Générer des hachures pour des pentes définies (Outils de cartographie)

Résumé

Crée des lignes ou des polygones multi-parties qui représentent la pente entre les lignes correspondant aux parties supérieures et inférieures d’une pente.

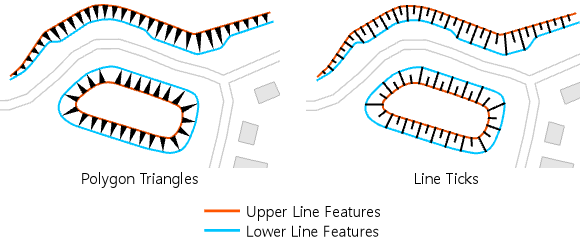

Illustration

Utilisation

Le paramètre Search Distance (Distance de recherche) spécifie la distance entre les extrémités des lignes supérieures et inférieures. Si les extrémités se trouvent dans cette distance, des hachures sont créées dans la zone entre les lignes supérieures et inférieures. Les deux jeux d’extrémités doivent se trouver dans cette distance pour que les hachures soient créées. Ce paramètre n’est utilisé que si le paramètre Fully connected (Entièrement connecté) est désactivé.
Lorsque plusieurs lignes connectées sont présentes, elles sont considérées comme une seule ligne (comme si elles étaient fusionnées), et les extrémités de la ligne fusionnée sont utilisées pour la distance de recherche.
La géométrie des entités en entrée doit être établie correctement pour que l’outil puisse déterminer la relation entre les entités. Les écarts, superpositions ou entités qui ne sont pas connectés correctement aux extrémités peuvent affecter la création des hachures.
Il est conseillé de commencer par exécuter l’outil Simplify Line (Simplifier des lignes) ou Smooth Line (Lisser des lignes) pour supprimer des entités linéaires supérieures et inférieures les petits détails qui peuvent avoir une incidence sur l’orientation des hachures.

Etiqueter	Explication	Type de données
Entités linéaires supérieures	Entités linéaires qui représentent le haut d’une pente.	Feature Layer
Entités linéaires inférieures	Entités linéaires qui représentent le bas d’une pente.	Feature Layer
Classe d’entités en sortie	Classe d’entités en sortie qui contient les hachures (lignes ou polygones multi-parties) représentant la zone de pente.	Feature Class
Type d’entité en sortie (Facultatif)	Spécifie si des polygones triangles ou des lignes en traits sont créés pour représenter la pente. Polygones triangles—Des entités surfaciques multi-parties seront créées, avec un polygone rectangulaire pour chaque hachure, dont la base se situe le long de la ligne supérieure. Il s’agit de l’option par défaut. Traits linéaires—Des entités linéaires multi-parties seront créées, avec un trait linéaire pour chaque hachure.	String
Entièrement connecté (Facultatif)	Spécifie si les lignes supérieures et inférieures dans les données en entrée créent des zones entièrement connectées. Si les lignes supérieures et inférieures ne sont pas entièrement connectées, cochez ce paramètre pour créer des hachures à l’intérieur des zones dérivées en connectant les extrémités des entités supérieures et inférieures. Si les lignes supérieures et inférieures sont entièrement connectées, décochez ce paramètre pour créer des hachures à l’intérieur des zones entièrement fermées. Activé—Les entités supérieures et inférieures sont entièrement connectées dans les données en entrée. Aucune nouvelle connexion ne sera dérivée entre les entités. Décoché—Les entités supérieures et inférieures ne sont pas entièrement connectées dans les données en entrée. De nouvelles connexions seront dérivées entre les entités supérieures et inférieures. Il s’agit de l’option par défaut.	Boolean
Distance de recherche (Facultatif)	Distance utilisée lors de la dérivation des connexions entre les entités supérieures et inférieures. Lorsque les extrémités des entités supérieures et inférieures se trouvent dans cette distance, la zone entre les entités est utilisée pour créer des hachures. La valeur par défaut est 20 mètres. Si le paramètre Fully connected (Entièrement connecté) est sélectionné, ce paramètre n’est pas disponible.	Linear Unit
Intervalle entre les hachures (Facultatif)	Distance entre les traits ou les triangles formant les hachures dans la zone de pente. La valeur par défaut est de 10 mètres.	Linear Unit
Longueur minimale (Facultatif)	Longueur qu’un trait ou un triangle de hachure doit avoir pour être créé. Les hachures dont la taille est inférieure à cette valeur ne sont pas créées. La valeur par défaut est 0 mètre.	Linear Unit
Autre longueur d’une hachure sur deux (Facultatif)	Spécifie si la taille d’un trait ou d’un triangle de hachure sur deux sera différente. Activé—La longueur d’une hachure sur deux correspondra à la moitié de la distance entre les lignes de pente supérieures et inférieures. Décoché—Toutes les hachures ont la même longueur, à savoir la distance entre les lignes de pente supérieures et inférieures. Il s’agit de l’option par défaut.	Boolean
Perpendiculaire à la ligne supérieure (Facultatif)	Spécifie si les traits ou les triangles formant les hachures seront perpendiculaires à la ligne de pente supérieure. Activé—Les hachures seront orientées perpendiculairement à la ligne supérieure. Décoché—Les hachures seront orientées de sorte que l’espacement soit égal. Il s’agit de l’option par défaut.	Boolean
Largeur de la base des polygones (Facultatif)	Largeur de la base des hachures en forme de polygones triangles. Ce paramètre n’est actif que si le paramètre Output Feature Type (Type d’entité en sortie) est défini sur Polygon triangles (Polygones triangles). La valeur par défaut est 5 mètres.	Linear Unit

arcpy.cartography.GenerateHachuresForDefinedSlopes(upper_lines, lower_lines, output_feature_class, {output_type}, {fully_connected}, {search_distance}, {interval}, {minimum_length}, {alternate_hachures}, {perpendicular}, {polygon_base_width})

Nom	Explication	Type de données
upper_lines	Entités linéaires qui représentent le haut d’une pente.	Feature Layer
lower_lines	Entités linéaires qui représentent le bas d’une pente.	Feature Layer
output_feature_class	Classe d’entités en sortie qui contient les hachures (lignes ou polygones multi-parties) représentant la zone de pente.	Feature Class
output_type (Facultatif)	Spécifie si des polygones triangles ou des lignes en traits sont créés pour représenter la pente. `POLYGON_TRIANGLES`—Des entités surfaciques multi-parties seront créées, avec un polygone rectangulaire pour chaque hachure, dont la base se situe le long de la ligne supérieure. Il s’agit de l’option par défaut. `LINE_TICKS`—Des entités linéaires multi-parties seront créées, avec un trait linéaire pour chaque hachure.	String
fully_connected (Facultatif)	Spécifie si les lignes supérieures et inférieures dans les données en entrée créent des zones entièrement connectées. Si les lignes supérieures et inférieures ne sont pas entièrement connectées, sélectionnez `NOT_CONNECTED` pour créer des hachures à l’intérieur des zones dérivées en connectant les extrémités des entités supérieures et inférieures. Si les lignes supérieures et inférieures sont entièrement connectées, sélectionnez `FULLY_CONNECTED` pour créer des hachures à l’intérieur des zones entièrement fermées. `FULLY_CONNECTED`—Les entités supérieures et inférieures sont entièrement connectées dans les données en entrée. Aucune nouvelle connexion ne sera dérivée entre les entités. `NOT_CONNECTED`—Les entités supérieures et inférieures ne sont pas entièrement connectées dans les données en entrée. De nouvelles connexions seront dérivées entre les entités supérieures et inférieures. Il s’agit de l’option par défaut.	Boolean
search_distance (Facultatif)	Distance utilisée lors de la dérivation des connexions entre les entités supérieures et inférieures. Lorsque les extrémités des entités supérieures et inférieures se trouvent dans cette distance, la zone entre les entités est utilisée pour créer des hachures. La valeur par défaut est 20 mètres. Si le paramètre `fully_connected` est défini sur `FULLY_CONNECTED`, ce paramètre est ignoré.	Linear Unit
interval (Facultatif)	Distance entre les traits ou les triangles formant les hachures dans la zone de pente. La valeur par défaut est de 10 mètres.	Linear Unit
minimum_length (Facultatif)	Longueur qu’un trait ou un triangle de hachure doit avoir pour être créé. Les hachures dont la taille est inférieure à cette valeur ne sont pas créées. La valeur par défaut est 0 mètre.	Linear Unit
alternate_hachures (Facultatif)	Spécifie si la taille d’un trait ou d’un triangle de hachure sur deux sera différente. `ALTERNATE_HACHURES`—La longueur d’une hachure sur deux correspondra à la moitié de la distance entre les lignes de pente supérieures et inférieures. `UNIFORM_HACHURES`—Toutes les hachures ont la même longueur, à savoir la distance entre les lignes de pente supérieures et inférieures. Il s’agit de l’option par défaut.	Boolean
perpendicular (Facultatif)	Spécifie si les traits ou les triangles formant les hachures seront perpendiculaires à la ligne de pente supérieure. `PERPENDICULAR`—Les hachures seront orientées perpendiculairement à la ligne supérieure. `NOT_PERPENDICULAR`—Les hachures seront orientées de sorte que l’espacement soit égal. Il s’agit de l’option par défaut.	Boolean
polygon_base_width (Facultatif)	Largeur de la base des hachures en forme de polygones triangles. Ce paramètre n’est activé que si le paramètre `output_type` est défini sur `polygon_triangles`. La valeur par défaut est 5 mètres.	Linear Unit

Exemple de code

Exemple 1 d’utilisation de l’outil GenerateHachuresForDefinedSlopes (fenêtre Python)

Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction GenerateHachuresForDefinedSlopes en mode immédiat.

import arcpy
arcpy.env.workspace = "C:\\Data\\Hachures.gdb"
arcpy.cartography.GenerateHachuresForDefinedSlopes("UpperEdges",
                                                   "LowerEdges",
                                                   "Hachures_output",
                                                   "POLYGON_TRIANGLES",
                                                   "NOT_CONNECTED",
                                                   "20 Meters",
                                                   "10 Meters",
                                                   "0 Meters",
                                                   "UNIFORM_HACHURES",
                                                   "",
                                                   "5 Meters")

Exemple 2 d’utilisation de l’outil GenerateHachuresForDefinedSlopes (script autonome)

Ce script autonome illustre un exemple d’utilisation de la fonction GenerateHachuresForDefinedSlopes.

""" Name: GenerateHachuresForDefinedSlopes_standalone_script.py
    Description: Generates multipart polygons representing
                 the slope between the lines of an upper and lower slope

"""

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/Data/Hachures.gdb"

# Set local variables
upper_lines = "UpperEdges"
lower_lines = "LowerEdges"
output_type = "POLYGON_TRIANGLES"
output_feature_class = "Hachures_output"
fully_connected = "NOT_CONNECTED"
search_distance = "20 Meters"
interval = "10 Meters"
minimum_length = "0 Meters"
alternate_hachures = "UNIFORM_HACHURES"
perpendicular = False
polygon_base_width = "5 Meters"

# Run Generate Hachures For Defined Slopes
arcpy.cartography.GenerateHachuresForDefinedSlopes(upper_lines,
                                                   lower_lines,
                                                   output_feature_class,
                                                   output_type,
                                                   fully_connected,
                                                   search_distance,
                                                   interval,
                                                   minimum_length,
                                                   alternate_hachures,
                                                   perpendicular,
                                                   polygon_base_width)

Environnements

Système de coordonnées en sortie, Etendue, Domaine M en sortie, Domaine Z en sortie

Informations de licence

Basic: Non
Standard: Non
Advanced: Oui
