Simplifier des lignes (Outils de cartographie)

Résumé

Simplifie les lignes en supprimant les sommets relativement extérieurs tout en conservant leur forme globale.

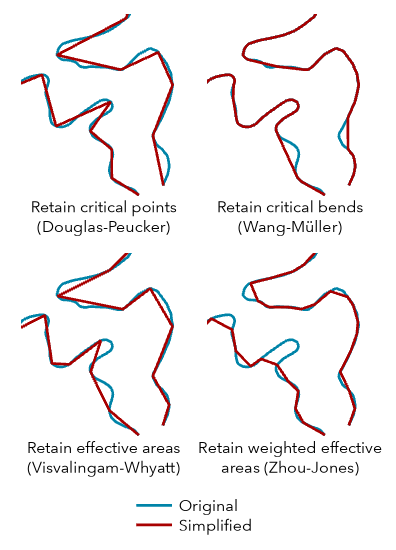

Illustration

Utilisation

Cet outil utilise différents algorithmes de simplification répondant à des objectifs différents. Pour en savoir plus sur ces algorithmes, reportez-vous à la rubrique Fonctionnement des outils Simplify Line (Simplifier des lignes) et Simplify Polygon (Simplifier un polygone).

Les options du paramètre Simplification Algorithm (Algorithme de simplification) sont répertoriées ci-après.
- L’algorithme Retain critical points (Douglas-Peucker) (Conserver les points critiques [Douglas-Peucker]) ("POINT_REMOVE" dans Python) identifie et supprime les sommets relativement redondants afin de simplifier les données à afficher à des échelles plus petites. Il s’agit de l’algorithme de simplification le plus rapide dans cet outil. Cette option est souvent utilisée pour la compression des données ou pour une simplification grossière. L'angularité des lignes résultantes augmente significativement au fur et à mesure que la tolérance s'accroît.
- L’algorithme Retain critical bends (Wang-Müller) (Conserver les courbes critiques [Wang-Müller]) ("BEND_SIMPLIFY" dans Python) identifie et élimine les courbes relativement non significatives pour simplifier les données à afficher à des échelles plus petites. Il est généralement plus fidèle à la géométrie en entrée que l’algorithme Retain critical points (Douglas-Peucker) (Conserver les points critiques [Douglas-Peucker]), mais son traitement peut prendre plus de temps.
- L’algorithme Retain weighted effective areas (Zhou-Jones) (Conserver les surfaces effectives pondérées [Zhou-Jones]) ("WEIGHTED_AREA" en Python) identifie les triangles de la surface effective pour chaque sommet. Les triangles sont ensuite pondérés par un ensemble de mesures afin de comparer la platitude, l’inclinaison et la convexité de chaque surface. Les surfaces pondérées guident la suppression de leurs sommets correspondants afin de simplifier la ligne tout en conservant autant de caractère que possible.
- L’algorithme Retain effective areas (Visvalingam-Whyatt) (Conserver les surfaces effectives [Visvalingam-Whyatt]) ("EFFECTIVE_AREA" dans Python) identifie les triangles de surface effective de chaque sommet pour guider la suppression des sommets et simplifier la ligne tout en préservant au maximum son caractère.
La valeur du paramètre Simplification Tolerance (Tolérance de simplification) détermine le degré de simplification. Plus la tolérance est élevée, plus la géométrie obtenue est grossière. Des tolérances plus petites génèrent une géométrie qui représente l’entrée de manière plus précise. Les champs MinSimpTol et MaxSimpTol sont ajoutés à la sortie pour enregistrer la tolérance utilisée.

Héritage :

Au cours de la résolution topologique, les versions de l’outil avant ArcGIS Pro 1.4 modifiaient la tolérance sur une base par entité et enregistraient ces valeurs dans les champs MinSimpTol et MaxSimpTol. Maintenant, les valeurs de ces champs de tolérance sont identiques et égaux à la tolérance spécifiée dans le paramètre Simplification Tolerance (Tolérance de simplification). Veillez à modifier les modèles existants et les scripts qui s’appuient sur ces champs.
- Pour l’algorithme Retain critical points (Douglas-Peucker) (Conserver les points critiques [Douglas-Peucker]), la tolérance est la distance perpendiculaire autorisée maximum entre chaque sommet et la ligne créée.
- Pour l’algorithme Retain critical bends (Wang-Müller) (Conserver les courbes critiques [Wang-Müller]), la tolérance est le diamètre d’un cercle qui avoisine une courbe significative.
- Pour l’algorithme Retain weighted effective areas (Zhou-Jones) (Conserver les surfaces effectives pondérées [Zhou-Jones]), le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents. Plus un triangle dévie de la forme équilatérale, plus la pondération attribuée est élevée et moins il est probable qu’il soit supprimé.
- Pour l’algorithme Retain effective areas (Visvalingam-Whyatt) (Conserver les surfaces effectives [Visvalingam-Whyatt]), le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents.
Utilisez le paramètre Keep collapsed points (Conserver les points éliminés) pour créer une classe d’entités ponctuelles et enregistrer les extrémités de toutes les lignes inférieures à la tolérance spatiale des données. La sortie du point est dérivée ; elle utilise le même nom et le même emplacement que la valeur du paramètre Output Feature Class (Classe d’entités en sortie), mais avec un suffixe _Pnt. La classe d’entités linéaires en sortie contient tous les champs de la classe d’entités en entrée. La classe d’entités ponctuelles en sortie ne contient aucun de ces champs.
Les erreurs topologiques telles que des auto-intersections et des superpositions entre les entités peuvent se produire pendant la simplification de la géométrie. Le paramètre Handling Topological Errors (Traitement des erreurs topologiques) propose trois options pour déterminer ce qu’il convient de faire en pareils cas :
- Do not check for topological errors (Ne pas détecter les erreurs topologiques) : les erreurs topologiques ne sont pas identifiées. Le traitement sera ainsi plus rapide. Utilisez cette option lorsque vous avez confiance dans la précision topologique des données.
- Flag topological errors (Signaler les erreurs topologiques) : les erreurs topologiques sont identifiées et signalées. La classe d’entités en sortie inclut les champs InLine_FID et SimLnFlag. Le champ InLine_FID répertorie les ID d’entités en entrée. Le champ SimLnFlag contient la valeur 1 lorsqu’une erreur topologique est présente ou la valeur 0 (zéro) en l’absence d’erreur.
- Resolve topological errors (Résoudre les erreurs topologiques) : les erreurs topologiques ne sont pas créées dans la sortie et les erreurs qui existent dans l’entrée ont des sommets insérés aux points d’intersection. Les relations topologiques qui existent entre les entités telles que les tronçons partagés sont préservées. Le traitement sera plus long. La classe d’entités en sortie inclut les champs InLine_FID et SimLnFlag. Le champ InLine_FID contient l’ID de l’entité en entrée. Le champ SimLnFlag contient la valeur 1 si une erreur topologique est présente dans l’entrée ou la valeur 0 (zéro) si aucune erreur n’est présente.
Héritage :

Avant ArcGIS Pro 1.4, l’outil gérait les erreurs topologiques à l’aide des paramètres Check for topological errors (Détecter les erreurs topologiques) et Resolve topological errors (Résoudre les erreurs topologiques). Ces paramètres sont toujours inclus dans la syntaxe de l’outil en vue de la compatibilité des scripts et des modèles, mais sont désormais ignorés et masqués dans la fenêtre Geoprocessing (Géotraitement). Le champ SimLnFlag était utilisé pour indiquer les erreurs topologiques introduites par l’outil lors du traitement. Ce champ identifie les erreurs présentes dans l’entrée.
Utilisez le paramètre Input Barrier Layers (Couches de barrière en entrée) pour identifier les entités qui ne doivent pas être traversées par des lignes simplifiées. Les entités interruptions peuvent être des points, des lignes ou des polygones.
Les domaines et sous-types sont copiés dans la sortie, même si l’environnement Transfer Geodatabase Field Properties (Transférer les propriétés de champ de géodatabase) n’est pas sélectionné.
Le traitement de jeux de données volumineux peut dépasser les limites de mémoire. Dans ce cas, envisagez de traiter les données en entrée par partition en identifiant une classe d’entités surfaciques pertinente dans le paramètre d’environnement Cartographic Partitions (Partitions cartographiques). Les portions de données, définies par les limites des partitions, sont traitées séquentiellement. La classe d'entités résultante sera transparente et cohérente aux tronçons de partition. Pour plus d’informations, reportez-vous à la rubrique Généralisation de jeux de données volumineux à l’aide de partitions.

Attention :

Le paramètre d’environnement Cartographic Partitions (Partitions cartographiques) est ignoré si le paramètre Handling Topological Errors (Traitement des erreurs topologiques) est défini sur Do not check for topological errors (Ne pas détecter les erreurs topologiques) ou Flag topological errors (Signaler les erreurs topologiques).

Etiqueter	Explication	Type de données
Input Features (Entités en entrée)	Entités linéaires en entrée à simplifier.	Feature Layer
Classe d’entités en sortie	Classe d'entités linéaires en sortie à simplifier. Elle contient tous les champs de la classe d’entités en entrée. La classe d'entités linéaires en sortie est correcte d'un point de vue topologique. L’outil n’introduit pas d’erreurs de topologie, mais des erreurs topologiques dans les données en entrée sont signalées dans la classe d’entités linéaires en sortie. La classe d’entités en sortie inclut les champs `InLine_FID` et `SimLnFlag` qui contiennent respectivement les ID des entités en entrée et les erreurs topologiques en entrée. Une valeur `SimLnFlag` de 1 indique une erreur topologique en entrée ; une valeur de 0 (zéro) indique l’absence d’erreur en entrée.	Feature Class
Algorithme de simplification	Spécifie l’algorithme de simplification des lignes à utiliser. Conserver les points critiques (Douglas-Peucker)—Les points critiques qui préservent la forme essentielle d’une ligne sont conservés, et tous les autres points sont supprimés (Douglas-Peucker). Il s’agit de l’option par défaut. Conserver les courbes critiques (Wang-Müller)—Les courbes critiques sont conservées, et les courbes superflues sont supprimées d’une ligne (Wang-Müller). Conserver les surfaces effectives pondérées (Zhou-Jones)—Conserve les sommets formant des triangles de surface effective qui ont été pondérés selon la forme du triangle (Zhou-Jones). Conserver les surfaces effectives (Visvalingam-Whyatt)—Conserve les sommets qui forment des triangles de surface effective (Visvalingam-Whyatt).	String
Tolérance de simplification	Degré de simplification à utiliser. Vous pouvez choisir une unité préférée ; sinon, les unités de l'entrée seront utilisées. Les champs `MinSimpTol` et `MaxSimpTol` sont ajoutés à la sortie pour enregistrer la tolérance qui a été utilisée lors du traitement. Pour l’algorithme Retain critical points (Douglas-Peucker) (Conserver les points critiques [Douglas-Peucker]), la tolérance est la distance perpendiculaire autorisée maximum entre chaque sommet et la ligne qui vient d’être créée. Pour l’algorithme Retain critical bends (Wang-Müller) (Conserver les courbes critiques [Wang-Müller]), la tolérance est le diamètre d’un cercle qui avoisine une courbe significative. Pour l’algorithme Retain weighted effective areas (Zhou-Jones) (Conserver les surfaces effectives pondérées [Zhou-Jones]), le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents. Plus un triangle dévie de la forme équilatérale, plus la pondération attribuée est élevée et moins il est probable qu’il soit supprimé. Pour l’algorithme Retain effective areas (Visvalingam-Whyatt) (Conserver les surfaces effectives [Visvalingam-Whyatt]), le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents.	Linear Unit
Résoudre les erreurs topologiques (Facultatif)	Héritage : Il s’agit d’un ancien paramètre qui n’est plus utilisé. Il était précédemment utilisé pour indiquer la façon dont les erreurs topologiques, éventuellement introduites lors du traitement, étaient résolues. Ce paramètre est toujours inclus dans la syntaxe de l’outil en vue de la compatibilité des scripts et des modèles, mais est ignoré et masqué dans la fenêtre Geoprocessing (Géotraitement).	Boolean
Conserver les points éliminés (Facultatif)	Spécifie si une classe d’entités ponctuelles en sortie est créée pour stocker les extrémités des lignes inférieures à la tolérance spatiale. La sortie du point est dérivée ; elle utilise le même nom et le même emplacement que la valeur du paramètre Output Feature Class (Classe d’entités en sortie), mais avec un suffixe _Pnt. Activé—Une classe d’entités ponctuelles en sortie dérivée sera créée pour enregistrer les extrémités des lignes de longueur nulle éliminées. Il s’agit de l’option par défaut. Décoché—Aucune classe d’entités ponctuelles en sortie dérivée ne sera créée.	Boolean
Détecter les erreurs topologiques (Facultatif)	Remarque : Il s’agit d’un ancien paramètre qui n’est plus utilisé. Il était précédemment utilisé pour indiquer la façon dont les erreurs topologiques, éventuellement introduites lors du traitement, étaient gérées. Ce paramètre est toujours inclus dans la syntaxe de l’outil en vue de la compatibilité des scripts et des modèles, mais est ignoré et masqué dans la fenêtre Geoprocessing (Géotraitement).	Boolean
Couches de barrières en entrée (Facultatif)	Entrées contenant les entités pour agir en tant que barrières pour simplification. Les lignes simplifiées obtenues ne toucheront pas ni ne traverseront les entités interruptions. Par exemple, lors de la simplification des isolignes, l’entrée des entités de point côté comme interruptions garantit que les isolignes simplifiées ne simplifieront pas ces points. La sortie n'enfreindra pas l'altitude comme décrit par les points côtés mesurés.	Feature Layer
Traitement des erreurs topologiques (Facultatif)	Précise la manière de traiter les erreurs topologiques. Les erreurs topologiques ont pu être introduites au cours du processus de simplification et peuvent inclure des croisements de lignes ou des superpositions de lignes. Ne pas détecter les erreurs topologiques—Les erreurs topologiques ne seront pas identifiées. Il s’agit de l’option par défaut. Signaler les erreurs topologiques—Les erreurs topologiques seront signalées. Résoudre les erreurs topologiques—Les erreurs topologiques seront résolues.	String

Sortie dérivée

Etiqueter	Explication	Type de données
Lignes réduites en longueur nulle	Si le paramètre Keep collapsed points (Conserver les points éliminés) est utilisé, une classe d’entités ponctuelles en sortie est créée pour enregistrer les extrémités des lignes inférieures à la tolérance spatiale des données.	Feature Class

arcpy.cartography.SimplifyLine(in_features, out_feature_class, algorithm, tolerance, {error_resolving_option}, {collapsed_point_option}, {error_checking_option}, {in_barriers}, {error_option})

Nom	Explication	Type de données
in_features	Entités linéaires en entrée à simplifier.	Feature Layer
out_feature_class	Classe d'entités linéaires en sortie à simplifier. Elle contient tous les champs de la classe d’entités en entrée. La classe d'entités linéaires en sortie est correcte d'un point de vue topologique. L’outil n’introduit pas d’erreurs de topologie, mais des erreurs topologiques dans les données en entrée sont signalées dans la classe d’entités linéaires en sortie. La classe d’entités en sortie inclut les champs `InLine_FID` et `SimLnFlag` qui contiennent respectivement les ID des entités en entrée et les erreurs topologiques en entrée. Une valeur `SimLnFlag` de 1 indique une erreur topologique en entrée ; une valeur de 0 (zéro) indique l’absence d’erreur en entrée.	Feature Class
algorithm	Spécifie l’algorithme de simplification des lignes à utiliser. `POINT_REMOVE`—Les points critiques qui préservent la forme essentielle d’une ligne sont conservés, et tous les autres points sont supprimés (Douglas-Peucker). Il s’agit de l’option par défaut. `BEND_SIMPLIFY`—Les courbes critiques sont conservées, et les courbes superflues sont supprimées d’une ligne (Wang-Müller). `WEIGHTED_AREA`—Conserve les sommets formant des triangles de surface effective qui ont été pondérés selon la forme du triangle (Zhou-Jones). `EFFECTIVE_AREA`—Conserve les sommets qui forment des triangles de surface effective (Visvalingam-Whyatt).	String
tolerance	Degré de simplification à utiliser. Vous pouvez choisir une unité préférée ; sinon, les unités de l'entrée seront utilisées. Les champs `MinSimpTol` et `MaxSimpTol` sont ajoutés à la sortie pour enregistrer la tolérance qui a été utilisée lors du traitement. Pour l’algorithme `POINT_REMOVE`, la tolérance est la distance perpendiculaire maximum autorisée entre chaque sommet et la nouvelle ligne créée. Pour l’algorithme `BEND_SIMPLIFY`, la tolérance est le diamètre d’un cercle qui avoisine une courbe significative. Pour l’algorithme `WEIGHTED_AREA`, le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents. Plus un triangle dévie de la forme équilatérale, plus la pondération attribuée est élevée et moins il est probable qu’il soit supprimé. Pour l’algorithme `EFFECTIVE_AREA`, le carré de la tolérance est la surface d’un triangle significatif défini par trois sommets adjacents.	Linear Unit
error_resolving_option (Facultatif)	Héritage : Il s’agit d’un ancien paramètre qui n’est plus utilisé. Il était précédemment utilisé pour indiquer la façon dont les erreurs topologiques, éventuellement introduites lors du traitement, étaient résolues. Ce paramètre est toujours inclus dans la syntaxe de l’outil en vue de la compatibilité des scripts et des modèles, mais est ignoré et masqué dans la fenêtre Geoprocessing (Géotraitement).	Boolean
collapsed_point_option (Facultatif)	Spécifie si une classe d’entités ponctuelles en sortie est créée pour stocker les extrémités des lignes inférieures à la tolérance spatiale. La sortie du point est dérivée ; elle utilise le même nom et le même emplacement que la valeur du paramètre `out_feature_class`, mais avec un suffixe _Pnt. `KEEP_COLLAPSED_POINTS`—Une classe d’entités ponctuelles en sortie dérivée sera créée pour enregistrer les extrémités des lignes de longueur nulle éliminées. Il s’agit de l’option par défaut. `NO_KEEP`—Aucune classe d’entités ponctuelles en sortie dérivée ne sera créée.	Boolean
error_checking_option (Facultatif)	Remarque : Il s’agit d’un ancien paramètre qui n’est plus utilisé. Il était précédemment utilisé pour indiquer la façon dont les erreurs topologiques, éventuellement introduites lors du traitement, étaient gérées. Ce paramètre est toujours inclus dans la syntaxe de l’outil en vue de la compatibilité des scripts et des modèles, mais est ignoré et masqué dans la fenêtre Geoprocessing (Géotraitement).	Boolean
in_barriers [in_barriers,...] (Facultatif)	Entrées contenant les entités pour agir en tant que barrières pour simplification. Les lignes simplifiées obtenues ne toucheront pas ni ne traverseront les entités interruptions. Par exemple, lors de la simplification des isolignes, l’entrée des entités de point côté comme interruptions garantit que les isolignes simplifiées ne simplifieront pas ces points. La sortie n'enfreindra pas l'altitude comme décrit par les points côtés mesurés.	Feature Layer
error_option (Facultatif)	Précise la manière de traiter les erreurs topologiques. Les erreurs topologiques ont pu être introduites au cours du processus de simplification et peuvent inclure des croisements de lignes ou des superpositions de lignes. `NO_CHECK`—Les erreurs topologiques ne seront pas identifiées. Il s’agit de l’option par défaut. `FLAG_ERRORS`—Les erreurs topologiques seront signalées. `RESOLVE_ERRORS`—Les erreurs topologiques seront résolues.	String

Sortie dérivée

Nom	Explication	Type de données
out_point_feature_class	Si le paramètre `collapsed_point_option` est défini sur `KEEP_COLLAPSED_ POINTS`, une classe d’entités ponctuelles en sortie est créée pour enregistrer les extrémités des lignes inférieures à la tolérance spatiale des données.	Feature Class

Exemple de code

Exemple 1 d’utilisation de la fonction SimplifyLine (fenêtre Python)

Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction SimplifyLine en mode immédiat.

import arcpy
arcpy.env.workspace = "C:/data"
arcpy.cartography.SimplifyLine(
    "roads.shp",
    "C:/output/output.gdb/simplified_roads",
    "POINT_REMOVE",
    20)

Exemple 2 d’utilisation de la fonction SimplifyLine (script autonome)

Le script autonome ci-après illustre l’utilisation de la fonction SimplifyLine.

# Name: SimplifyLine_Example2.py
# Description: Simplify line features from two feature classes, rivers and coastlines,
# while maintaining their connections

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data/Portland.gdb/Hydrography"

# Set local variables
inRiverFeatures = "rivers"
inCoastlineFeatures = "coastlines"

mergedFeatures = "C:/data/PortlandOutput.gdb/merged_lines"
simplifiedFeatures = "C:/data/PortlandOutput.gdb/merged_lines_simplified"
tempLayer = "tempLyr"

outRiverFeatureClass = "C:/data/PortlandOutput.gdb/rivers_final"
outCoastlineFeatureClass = "C:/data/PortlandOutput.gdb/coastlines_final"

# Merge rivers and coastlines into one feature class,
# assuming that they have a common f-code field
# with value 40 for rivers and 80 for coastlines.
arcpy.management.Merge(inRiverFeatures, inCoastlineFeatures, mergedFeatures)

# Simplify all lines.
arcpy.cartography.SimplifyLine(mergedFeatures,
                simplifiedFeatures,
                "BEND_SIMPLIFY",
                100,
                "KEEP_COLLAPSED_POINTS")

# Select rivers and coastlines by their f-code values
# and put them in separate feature classes.
arcpy.management.MakeFeatureLayer(simplifiedFeatures, tempLayer, "f-code = 40")
arcpy.management.CopyFeatures(tempLayer, outRiverFeatureClass)

arcpy.management.MakeFeatureLayer(simplifiedFeatures, tempLayer, "f-code = 80")
arcpy.management.CopyFeatures(tempLayer, outCoastlineFeatureClass)

Environnements

Partitions cartographiques, Espace de travail courant, Valeur Z en sortie par défaut, Domaine M en sortie, Domaine XY en sortie, Système de coordonnées en sortie, Etendue, Valeurs M en sortie, Valeurs Z en sortie, Espace de travail temporaire, Tolérance XY

Informations de licence

Basic: Non
Standard: Oui
Advanced: Oui
