Calculer les points de repère (Outils de gestion des données)
Résumé
Calcule les coordonnées des points de repère dans un espace image et film pour chaque image dans un jeu de données mosaïque.
Les points de repère sont des marques, normalement au nombre de quatre ou huit, dans les photographies aériennes qui sont utilisées comme référence. Ils constituent un facteur important pour déterminer la transformation d’une image en film, connue sous le nom d’orientation intérieure. Cet outil permet de trouver automatiquement les coordonnées d’image des points de repère pour chaque image dans un jeu de données mosaïque, en fonction d’un fichier modèle de points de repère fourni par l’utilisateur. Un fichier modèle de points de repère est une table qui contient les champs requis pour stocker des images de points de repère ou les chemins d’accès à ces images. Pour plus d’informations sur les points de repère, reportez-vous à la rubrique Affiner l’orientation intérieure à l’aide de points de repère.
Utilisation
Cet outil utilise un fichier modèle de points de repère en entrée pour rechercher automatiquement les coordonnées d’image de chaque point de repère dans chaque image d’un jeu de données mosaïque.
Un fichier modèle de points de repère est une table des champs permettant de stocker des images de points de repère ou les chemins d’accès à ces images.

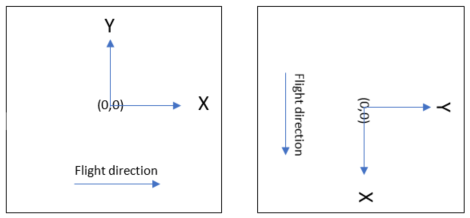

Le système de coordonnées sur film, un facteur dans le calcul des points de repère, décrit l’orientation dans laquelle l’image est numérisée. Le rapport de calibrage de la caméra définit le système de coordonnées dans lequel le film est exposé depuis la plateforme d’imagerie. Au cours de la numérisation, vous pouvez faire pivoter les images, de sorte que le système de coordonnées sur film est utilisé afin de décrire l’orientation de la numérisation pour calculer l’orientation intérieure correcte de l’image. Par exemple, si l’image est acquise dans l’orientation de gauche et que vous l’avez numérisée en la faisant pivoter de 90 degrés dans le sens horaire, le système de coordonnées sur film sera par exemple X_DOWN_Y_RIGHT.
Les positions des points de repère dans les images numérisées suivent le diagramme suivant.
La table en sortie créée par cet outil peut être utilisée comme entrée pour l’outil Update Interior Orientation (Mettre à jour l’orientation intérieure).
Champ
Description
Type
CameraID
ID de caméra lié à la définition de la caméra incluant les coordonnées des points de repère.
Chaîne, obligatoire
FiducialPosition
Positions des points de repère avec les valeurs LL(1), UR(2), UL(3), LR(4), LM(5), RM(6), UM(7) et BM(8). Reportez-vous au diagramme ci-dessus pour les positions des points de repère.
Chaîne, obligatoire
FiducialPhoto
Conserve le chemin d’accès à la photographie des points de repère. La photographie des points de repère peut correspondre à une photographie autonome au format TIFF, PNG ou JPEG, ou à une partie d’une image, qui est définie par la taille (largeur et hauteur) et l’emplacement du centre (CenterRow et CenterColumn) de l’image. Si l’image est un élément d’un jeu de données mosaïque, la syntaxe du chemin est
theMosaicDataPath\objectid=id, où id est la valeur ObjectID de cette image, par exemplec:\data\fgdb.gdb\md\objectid=1.Chaîne, obligatoire
ScanPixelSize
Taille de pixel utilisée dans la photographie du point de repère, qui correspond généralement à la taille de pixel de la numérisation. Ce champ utilise les microns comme unité.
Numérique
Largeur
Largeur du modèle de point de repère en unités de pixels. Elle est nécessaire uniquement si le modèle de points de repère est définie par une partie de l’image. La valeur figure dans l’espace image et l’origine est l’angle supérieur gauche.
Numérique, facultatif
Hauteur
Hauteur du modèle de point de repère en unités de pixels. Elle est nécessaire uniquement si le modèle de points de repère est définie par une partie de l’image. La valeur figure dans l’espace image et l’origine est l’angle supérieur gauche.
Numérique, facultatif
CenterRow
Ligne centrale du modèle de point de repère dans toute l’image. Elle est nécessaire uniquement si le modèle de point de repère est définie par une partie de l’image entière.
Numérique, facultatif
CenterColumn
Colonne centrale du modèle de point de repère dans toute l’image. Elle est nécessaire uniquement si le modèle de point de repère est définie par une partie de l’image entière.
Numérique, facultatif
IsSymmetry
Opérateur booléen qui indique si un modèle est symétrique.
Numérique, facultatif
Table en sortie
Paramètres
| Etiqueter | Explication | Type de données |
|---|---|---|
|
Mosaïque |
Jeu de données mosaïque créé à partir des photos aériennes numérisées à l'aide d'un type raster numérisé ou de caméra image. |
Mosaic Layer |
|
Table des points de repères en sortie |
Table en sortie qui stocke toutes les coordonnées des points de repère dans un espace image et film. |
Table |
|
Ensemble de définition (Facultatif) |
Chaîne de définition de requête qui définit un sous-ensemble de rasters pour calculer les points de repère. |
SQL Expression |
|
Modèles de point de repère (Facultatif) |
Table de modèles de point de repère qui contient les champs requis pour stocker les images des points de repère et d'autres propriétés. |
Table View; File; String |
|
Système de coordonnées sur film (Facultatif) |
Mot-clé qui définit le système de coordonnées sur film d’une photographie aérienne numérisée. Il est utilisé dans le calcul d'informations de repère et la construction de la transformation affine.
|
String |
Environnements
Espace de travail courant, Facteur de traitement parallèle, Espace de travail temporaire
Informations de licence
- Basic: Non
- Standard: Nécessite ArcGIS Reality for ArcGIS Pro
- Advanced: Oui
