Densification géodésique (Outils de gestion des données)

Résumé

Crée de nouvelles entités en remplaçant les segments des entités en entrée par des approximations densifiées de segments géodésiques. Les types suivants de segments géodésiques peuvent être construits : géodésique, grande ellipse, loxodromie et section normale.

Illustration

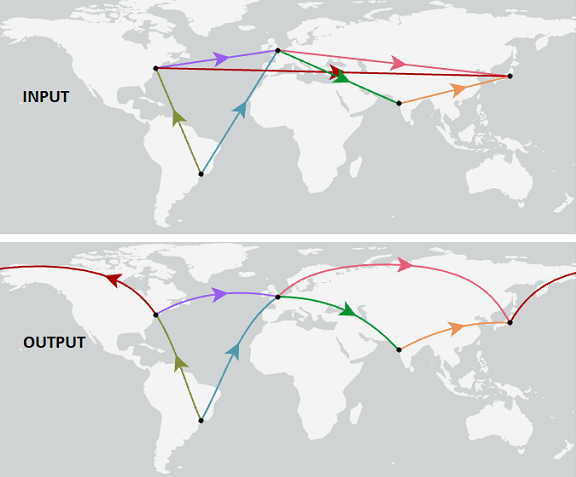

Illustration de l’outil Densification géodésique

Utilisation

Les extrémités des segments seront connectées à l’aide d’une approximation géodésique. Le type de segment en entrée n’a pas d’importance ; les segments linéaires et non linéaires (arc circulaire, arc elliptique et courbe de Bézier) dont les extrémités sont communes produisent la même sortie.
Aucune entité en sortie n’est écrite pour les entités en entrée composées d’un seul segment avec des points de début et de fin coïncidents. Par exemple, une entité surfacique composée d’un seul arc circulaire n’est pas écrite dans la sortie.

Etiqueter	Explication	Type de données
Entités en entrée	Entités linéaires ou surfaciques en entrée.	Feature Layer
Classe d’entités en sortie	Classe d'entités en sortie contenant les entités géodésiques densifiées.	Feature Class
Type géodésique	Spécifie le type de segment géodésique à créer. Les calculs géodésiques s'effectuent sur l'ellipsoïde associé au système de coordonnées des données en entrée. Géodésique—Les segments correspondent à la distance la plus courte entre deux points sur la surface de la sphéroïde (ellipsoïde). Loxodromie—Les segments correspondent à la ligne d’azimut égal (à partir d’un pôle) qui relie les deux points. Grande ellipse—Les segments correspondent à la ligne constituée par l’intersection d’un plan contenant le centre de la sphéroïde et des deux points. Section normale—Les segments correspondent à la ligne constituée par l’intersection d’un plan contenant le centre de la sphéroïde et qui est perpendiculaire à la surface du premier point.	String
Distance (Facultatif)	Distance entre les sommets le long du segment géodésique en sortie. La valeur par défaut est 50 kilomètres.	Linear Unit

arcpy.management.GeodeticDensify(in_features, out_feature_class, geodetic_type, {distance})

Nom	Explication	Type de données
in_features	Entités linéaires ou surfaciques en entrée.	Feature Layer
out_feature_class	Classe d'entités en sortie contenant les entités géodésiques densifiées.	Feature Class
geodetic_type	Spécifie le type de segment géodésique à créer. Les calculs géodésiques s'effectuent sur l'ellipsoïde associé au système de coordonnées des données en entrée. `GEODESIC`—Les segments correspondent à la distance la plus courte entre deux points sur la surface de la sphéroïde (ellipsoïde). `LOXODROME`—Les segments correspondent à la ligne d’azimut égal (à partir d’un pôle) qui relie les deux points. `GREAT_ELLIPTIC`—Les segments correspondent à la ligne constituée par l’intersection d’un plan contenant le centre de la sphéroïde et des deux points. `NORMAL_SECTION`—Les segments correspondent à la ligne constituée par l’intersection d’un plan contenant le centre de la sphéroïde et qui est perpendiculaire à la surface du premier point.	String
distance (Facultatif)	Distance entre les sommets le long du segment géodésique en sortie. La valeur par défaut est 50 kilomètres.	Linear Unit

Exemple de code

Exemple 1 d’utilisation de la fonction GeodeticDensify (fenêtre Python)

Le script de fenêtre Python ci-dessous illustre l’utilisation de la fonction GeodeticDensify en mode immédiat.

import arcpy
arcpy.management.GeodeticDensify(r"C:\data.gdb\flight_lines",
                                 r"C:\data.gdb\flight_lines_geodesic",
                                 "GEODESIC")

Environnements

Étendue, Système de coordonnées en sortie, Valeurs M en sortie, Valeurs Z en sortie, Valeur Z en sortie par défaut

Informations de licence

Basic: Non
Standard: Oui
Advanced: Oui
