Densité de lignes (Outils Spatial Analyst)

Résumé

Calcule une grandeur par unité de surface à partir d’entités polylignes qui se trouvent dans un rayon donné autour de chaque cellule.

En savoir plus sur le fonctionnement de l’outil Densité de lignes

Illustration

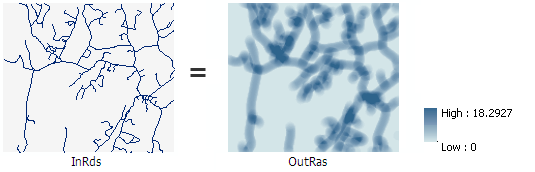

Illustration de l’outil Densité de lignes

OutRas = LineDensity(InRds, None, 30)

Utilisation

  • Seule la partie d’une ligne située dans le voisinage est prise en compte lors des calculs de densité. Si aucune ligne n’est comprise dans le voisinage d’une cellule spécifique, la valeur NoData est affectée à cette cellule.

  • Des valeurs élevées pour le paramètre de rayon produisent un raster de densité plus généralisé. Des valeurs basses produisent un raster offrant davantage de détails.

  • Les valeurs du raster en sortie sont toujours de type virgule flottante.

  • Le paramètre Output cell size (Taille de cellule en sortie) peut être défini par une valeur numérique ou obtenu à partir d’un jeu de données raster existant. Si la taille de cellule n’est pas explicitement spécifiée en tant que valeur de paramètre, elle est dérivée de l’environnement Cell Size (Taille de cellule), s’il est spécifié. Si la taille de cellule du paramètre ou la taille de cellule de l’environnement n’ont pas été spécifiées, mais que l’environnement Raster de capture a été défini, la taille de cellule du raster de capture est utilisée. Si aucun élément n’est spécifié, la taille de cellule résulte de la division par 250 de la largeur ou de la hauteur la plus petite (parmi les deux) de l’étendue spécifiée dans le système de coordonnées en sortie de l’environnement.

  • Si la taille de cellule est spécifiée à l’aide d’une valeur numérique, l’outil l’utilise directement pour le raster en sortie.

    Si la taille de cellule est spécifiée à l’aide d’un jeu de données raster, le paramètre affiche le chemin du jeu de données raster au lieu de la valeur de la taille de cellule. La taille de cellule de ce jeu de données raster sera utilisée directement dans l’analyse, à condition que la référence spatiale du jeu de données soit la même que la référence spatiale en sortie. Si la référence spatiale du jeu de données est différente de la référence spatiale en sortie, elle est projetée en fonction de la valeur Cell Size Projection Method (Méthode de projection de la taille de cellule) spécifiée.

  • Pour les formats de données prenant en charge les valeurs nulles, par exemple les classes d’entités d’une géodatabase fichier, une valeur nulle est ignorée si elle est utilisée en entrée.

  • Si les unités du facteur d’échelle de l’unité de surface sont petites par rapport aux entités (longueur des sections de lignes), les valeurs en sortie peuvent être petites. Pour obtenir des valeurs plus grandes, utilisez le facteur d’échelle d’unité de surface correspondant à des unités plus grandes (par exemple, kilomètres carrés contre mètres carrés).

  • Reportez-vous à la rubrique Environnements d’analyse et Spatial Analyst pour plus d’informations sur les environnements de géotraitement qui s’appliquent à cet outil.

Paramètres

Etiqueter Explication Type de données

Entités polylignes en entrée

Entités linéaires en entrée pour lesquelles calculer la densité.

Feature Layer

Champ de population

Champ numérique indiquant les valeurs de population (nombre de fois que la ligne doit être comptée) pour chaque polyligne.

Le champ Population peut contenir des valeurs entières ou à virgule flottante.

Les options et les comportements par défaut pour le champ sont répertoriés ci-dessous.

  • Utilisez NONE si aucun élément ou valeur spéciale n’est utilisé et que chaque entité est comptée une seule fois.

  • Vous pouvez utiliser le champ Shape si les entités en entrée contiennent des valeurs z.

  • Sinon, le champ par défaut est POPULATION. Les conditions suivantes peuvent également s’appliquer :

    • En l’absence de champ POPULATION, s'il existe un champ POPULATIONabcd, ce dernier est utilisé par défaut. abcd peut correspondre à n’importe quels caractères valides, par exemple, POPULATION6, POPULATION1974 ou POPULATIONROADTYPE.

    • En l’absence de champ POPULATION ou POPULATIONabcd, s’il existe un champ POP, le champ POP est utilisé par défaut.

    • En l’absence de champ POPULATION, POPULATIONabcd ou POP, s’il existe un champ POPabcd, le champ POPabcd est utilisé par défaut.

    • En l’absence de champ POPULATION, POPULATIONabcd, POP ou POPabcd, la valeur NONE est utilisée par défaut.

Field

Taille de cellule en sortie

(Facultatif)

Taille de cellule du raster en sortie à créer.

Ce paramètre peut être défini par une valeur numérique ou obtenu à partir d’un jeu de données raster existant. Si la taille de cellule n’est pas explicitement spécifiée en tant que valeur de paramètre, la valeur de taille de cellule de l’environnement est utilisée si elle est spécifiée. Sinon, des règles supplémentaires sont utilisées pour la calculer à partir des autres entrées. Consultez la section Utilisation pour en savoir plus.

Analysis Cell Size

Rayon de recherche

(Facultatif)

Rayon de recherche dans lequel la densité est calculée. Les unités sont basées sur l'unité linéaire de la projection de la référence spatiale en sortie.

Par exemple, si les unités sont les mètres et que vous voulez inclure toutes les entités dans un voisinage d’un mile, définissez le rayon de recherche sur 1 609,344 (1 mile = 1 609,344 mètres).

Par défaut, il s'agit de la valeur la plus faible entre la largeur et la hauteur de l'étendue en sortie dans la référence spatiale en sortie, divisée par 30.

Double

Unités de surface

(Facultatif)

Spécifie les unités de surface utilisées pour les valeurs de densité en sortie.

Une unité par défaut est déterminée en fonction de l’unité linéaire de la référence spatiale en sortie. Vous pouvez la remplacer par l’unité appropriée pour convertir la densité en sortie. Les valeurs de densité de lignes convertissent les unités de longueur et de surface.

Si aucune référence spatiale en sortie n'est spécifiée, la référence spatiale en sortie sera identique à la classe d'entités en entrée. Les unités de densité en sortie par défaut sont déterminées par les unités linéaires de la référence spatiale en sortie. Si les unités linéaires en sortie sont les mètres, les unités de densité de la surface en sortie seront définies sur Square kilometers (Kilomètres carrés) et des kilomètres par kilomètre carré seront générés pour les entités polylignes. Si les unités linéaires en sortie sont les pieds, les unités de densité de la surface en sortie seront définies sur Square miles (Miles carrés).

Si les unités en sortie ne sont ni les pieds ni les mètres, les unités de densité de la surface en sortie sont définies sur Square map units (Unité de carte au carré). Ainsi, les unités de densité en sortie représenteront le carré des unités linéaires de la référence spatiale en sortie. Par exemple, si les unités linéaires en sortie sont les centimètres, les unités de densité de la surface en sortie seront Square map units (Unité de carte au carré), ce qui se traduira par des centimètres carrés. Si les unités linéaires en sortie sont les kilomètres, les unités de densité de la surface en sortie seront Square map units (Unité de carte au carré), ce qui se traduira par des kilomètres carrés.

Les options disponibles et leurs unités de densité en sortie correspondantes sont les suivantes :

  • Unité de carte au carré—Le carré des unités linéaires de la référence spatiale en sortie est utilisé.

  • Miles carrés—Les miles américains sont utilisés.

  • Kilomètres carrés—Les kilomètres sont utilisés.

  • Acres—Les acres américains sont utilisés.

  • Hectares—Les hectares sont utilisés.

  • Yards carrés—Les yards américains sont utilisés.

  • Pieds carrés—Les pieds américains sont utilisés.

  • Pouces carrés—Les pouces américains sont utilisés.

  • Mètres carrés—Les mètres sont utilisés.

  • Centimètres carrés—Les centimètres sont utilisés.

  • Millimètres carrés—Les millimètres sont utilisés.

String

Valeur de retour

Etiqueter Explication Type de données

Raster en sortie

Raster de densité de lignes en sortie.

Il s'agit toujours d'un raster à virgule flottante.

Raster

Environnements

Validation automatique, Taille de cellule, Cell Size Projection Method (Méthode de projection de la taille de cellule), Espace de travail courant, Etendue, Transformations géographiques, Masque, Mot-clé CONFIG en sortie, Système de coordonnées en sortie, Espace de travail temporaire, Raster de capture, Taille de tuile

Informations de licence

  • Basic: Nécessite Spatial Analyst
  • Standard: Nécessite Spatial Analyst
  • Advanced: Nécessite Spatial Analyst
