Sentinel-1 GRD のワークフロー

Image Analyst ライセンスで利用可能。

Sentinel-1 レベル 1 合成開口レーダー (SAR) の画像は、ビジュアライゼーションや解析に使用する前に処理する必要があります。 処理が必要な問題は、軌道データの更新、熱ノイズの除去、意味のある後方散乱値を取得するためのキャリブレーション、スペックルの低減、放射歪みと幾何学的歪みの除去、値の範囲が大きい画像のレンダリングなどです。

Image Analyst ツールボックスの合成開口レーダー ツールセットには、Sentinel-1 GRD (Ground Range Detected) データから、キャリブレーションとテレイン補正の済んだ解析可能な画像データを生成する 8 種類のツールが用意されています。 次の表と図に示すように、解析可能な Sentinel-1 GRD データを生成するために以下のツールを使用します。

ツール

説明

軌道ファイルのダウンロード

Sentinel-1 SAR (合成開口レーダー) データ用に更新した軌道ファイルをダウンロードします。

軌道修正の適用

より正確な OSV (軌道ステート ベクター) ファイルを使用して、Sentinel-1 SAR (合成開口レーダー) データの軌道情報を更新します。

熱ノイズの除去

入力 SAR (合成開口レーダー) データ内の熱ノイズにより生じる後方散乱を補正して、画像をよりシームレスにします。

放射量キャリブレーションの適用

リファレンス平面を使用して反射率を正規化することで、入力 SAR (合成開口レーダー) の反射率を正規化された後方散乱の物理単位に変換します。

放射量分析によるテレインのフラット化を適用

入力 SAR (合成開口レーダー) データの地形による放射歪みを補正します。

スペックル除去

スペックルの入力 SAR (合成開口レーダー) データを補正します。スペックルは、粒状またはごま塩状の効果に似たコヒーレント照明の結果です。

幾何テレイン補正の適用

range-Doppler バックジオコーディング アルゴリズムを使用して、入力 SAR (合成開口レーダー) データをオルソ補正します。

SAR 単位の変換

入力合成開口レーダー (SAR) のデータのスケーリングを変換します。

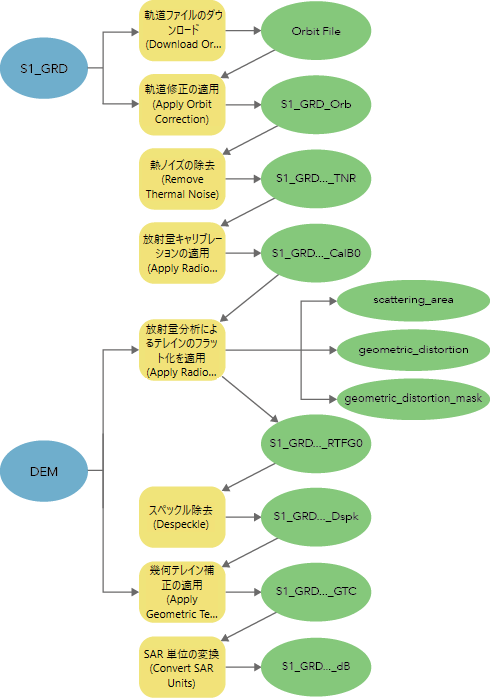

Sentinel-1 GRD の解析可能な画像データを処理するためのワークフロー

Sentinel-1 GRD の処理の注意事項

軌道ファイルをダウンロードして適用する際は、使用する軌道ステート ベクター (OSV) のタイプを考慮してください。 Sentinel-1 プロダクトでは、次のタイプの OSV が使用できます。

  • 予測 - Sentinel-1 レベル 1 GRD および SLC (Single Look Complex) 補助プロダクトで提供されます

  • 復元 - 画像取得から 3 時間以内に European Space Agency (ESA) を通じて利用できます

  • 高精度 - 画像取得から 3 週間以内に ESA を通じて利用できます

利用可能になり次第、OSV を復元または高精度に更新することをおすすめします。

Sentinel-1 Terrain Observation with Progressive Scans (TOPS) モードのため、Sentinel-1 プロダクトでの熱ノイズは個々のサブスワス スキャンで変化します。 熱ノイズは、サブスワス スキャン間のシャープなコントラストとして現れるのが一般的です。
