ユーティリティー ネットワークのクイック ツアー
ArcGIS Pro には、ユーティリティー ネットワーク システムの作成、構成、および操作を実行する際に役立つさまざまなユーティリティー ネットワーク ツールがあります。 ユーティリティー ネットワーク レイヤーを通じて、ユーティリティー ネットワークのツールおよびコマンド、ネットワーク プロパティ、ダーティー エリアにアクセスできます。
注意:
ここで使用される用語が不明な場合、詳細については、「ユーティリティー ネットワークの用語」をご参照ください。
ユーティリティー ネットワークの作成と構成
ユーティリティー ネットワークを作成および構成する前に、各種デプロイメント タイプと構成のオプションを理解しておくことが重要です。 ユーティリティー ネットワークが保存されるジオデータベースのタイプによってデプロイメントのタイプが決まり、これはユーティリティー ネットワークの構成、共有機能、ライセンスにも影響します。 Utility Network Foundations ソリューションを使用してユーティリティー ネットワークを作成および構成し、既定の業界に基づいてユーティリティー ネットワークを作成したり、ユーティリティー ネットワーク移行ウィザードまたは ユーティリティー ネットワークへの移行 ツールを使用して既存のジオデータベース データをユーティリティー ネットワークに移行して現在のスキーマを維持したり、一連のコア ツールを使用してユーティリティー ネットワークを手動で作成および構成することができます。
ユーティリティー ネットワークの作成と構成の詳細については、「ユーティリティー ネットワークの作成と構成」をご参照ください。
ユーティリティー ネットワーク データセットおよびレイヤー

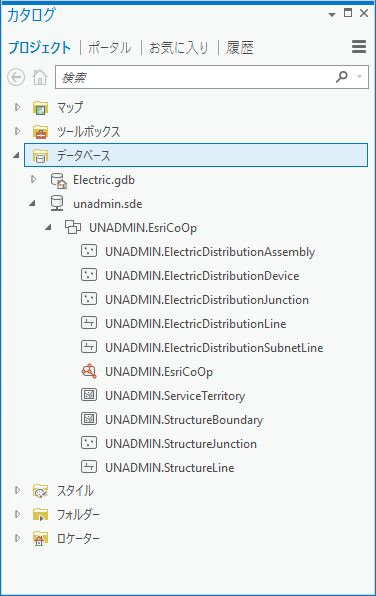

ユーティリティー ネットワークが作成されるときに、指定した名前でユーティリティー ネットワーク データセットが生成されます。 この名前は、カタログ ウィンドウに表示されるときのユーティリティー ネットワークの完全修飾名の一部を表します。

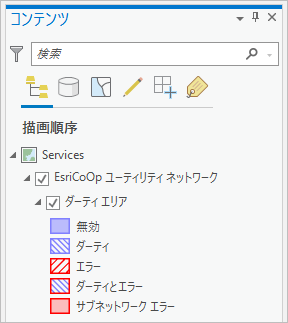

レイヤーがアクティブなマップに追加されると、ユーティリティー ネットワーク タブ、ネットワーク プロパティ、ダーティー エリアへのアクセスが提供されます。 コンテンツ ウィンドウでは、レイヤー名として、ユーティリティー ネットワーク名に「ユーティリティー ネットワーク」を付加したものが表示されます (例: EsriCoOp ユーティリティー ネットワーク)。
ユーティリティー ネットワーク タブ
ユーティリティー ネットワークをマップに追加すると、ユーティリティー ネットワーク コンテキスト対応タブが利用可能になります。 このタブには、ユーティリティー ネットワークのネットワーク トポロジーや関連付けのワークフロー、およびトレースやサブネットワーク管理タスクを実行する場合に最も頻繁に使用されるツールとコマンドが含まれています。
ユーティリティー ネットワーク タブには、ネットワーク ダイアグラムを作成、操作、編集するためのコマンドもあります。 ネットワーク ダイアグラム タブには、さらに具体的なネットワーク ダイアグラムのコマンドやツールがあります。 このコンテキスト対応タブは、ダイアグラムを作成したり、既存のダイアグラムを開いたりしたときに使用可能になります。

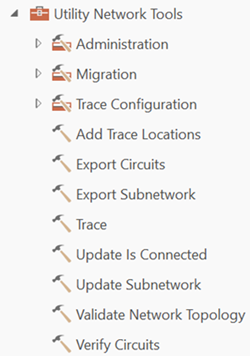

ユーティリティー ネットワーク ツールボックス
ユーティリティー ネットワーク ツールボックスには多数のツールが含まれており、これらを使用して、個人用、モデリング、およびスクリプトの目的で、ユーティリティー ネットワークの作成と管理ができます。 これらのツールには、解析 タブの ジオプロセシング グループでアクセスできます。 前述したように、ジオプロセシング ツールを使用して利用できる同じ動作の一部は、ユーティリティー ネットワーク コンテキスト対応タブと ネットワーク ダイアグラム コンテキスト対応タブからアクセスすることもできます。
