ユーティリティー ネットワーク プロパティの操作

ユーティリティー ネットワークのプロパティには、ArcGIS Pro の コンテンツ ウィンドウと、カタログ ウィンドウの両方からアクセスできます。 コンテンツ ウィンドウから開くと、レイヤー プロパティ ダイアログ ボックスに、レイヤー固有のプロパティのほか、データセット プロパティに関する情報が表示されます。 カタログ ウィンドウから ユーティリティー ネットワーク プロパティ ダイアログ ボックスを開くと、ユーティリティー ネットワークのデータセット プロパティのみが表示されます。

ユーティリティー ネットワーク プロパティへのアクセス

レイヤー プロパティ および ユーティリティー ネットワーク プロパティ ダイアログ ボックスには、ユーティリティー ネットワークの同じデータセット プロパティが表示されます。 ただし、コンテンツ ウィンドウから レイヤー プロパティ にアクセスすると、一般、メタデータ、ソース などの追加のタブから、すべてのマップ レイヤーに共通のレイヤー プロパティを設定できます。

コンテンツ ウィンドウからプロパティにアクセス

コンテンツ ウィンドウ内のユーティリティー ネットワーク レイヤーのショートカット メニューを使用して レイヤー プロパティ ダイアログ ボックスを開くには、次の手順を実行します。

  1. ユーティリティー ネットワークが、アクティブなマップに追加されていることを確認します。 ユーティリティー ネットワーク レイヤーがマップにない場合は、カタログ ウィンドウで、ユーティリティー ネットワーク データセット を右クリックし、新しいマップに追加 または 現在のマップに追加 を選択します。

    新しいマップ ビューまたは既存のマップ ビューに、ユーティリティー ネットワークおよび関連するネットワーク クラスが追加されます。

  2. コンテンツ ウィンドウで、ユーティリティー ネットワーク レイヤーを右クリックして プロパティ を選択します。

    レイヤー プロパティ ダイアログ ボックスが表示されます。

    レイヤー プロパティ ダイアログ ボックスでは以下のタブを使用できます。

    • 一般

    • メタデータ

    • ソース

    • ネットワーク プロパティ

    • ネットワーク ダイアグラム

    • 時間

    ダイアログ ボックスを展開するには、上部のメニュー バーをダブルクリックします。

カタログ ウィンドウからプロパティにアクセス

カタログ ウィンドウの データベース にあるユーティリティー ネットワーク データセットのショートカット メニューから ユーティリティー ネットワーク プロパティ ダイアログ ボックスにアクセスするには、次の手順を実行します。

  1. ArcGIS Pro で カタログ ウィンドウを開き、ユーティリティー ネットワークを含むジオデータベースおよびフィーチャ データセットを開きます。

  2. カタログ ウィンドウで、ユーティリティー ネットワーク データセットを右クリックして、プロパティ を選択します。

    ユーティリティー ネットワーク プロパティ ダイアログ ボックスが表示されます。

ユーティリティー ネットワーク プロパティ ダイアログ ボックスでは、以下のタブを使用できます。

  • ネットワーク プロパティ

  • ネットワーク ダイアグラム

ネットワーク プロパティ タブ

ネットワーク プロパティ タブには、作成日、ネットワーク トポロジー、ドメイン ネットワーク、ルール、ダイアグラム テンプレートに関する情報、およびユーティリティー ネットワークの現在の構成に関するその他の重要なメタデータに関する情報があります。

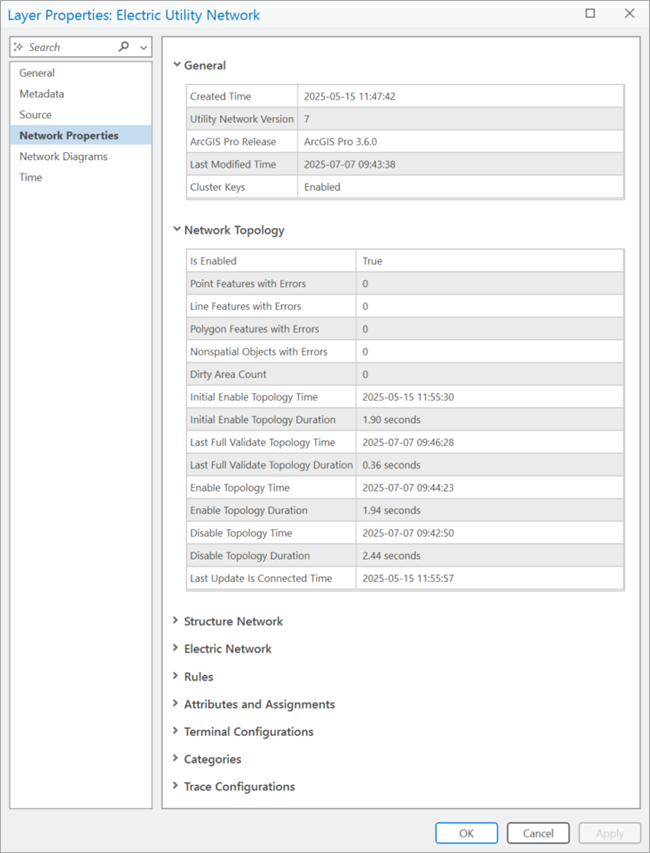

レイヤー プロパティ ダイアログ ボックスからアクセスできるネットワーク プロパティ タブ

ユーティリティー ネットワークの ネットワーク プロパティ タブには、次のセクションがあります。

一般

一般 セクションは、ユーティリティー ネットワークの作成日時、最終変更日時、バージョン情報を示す次の各セクションで構成されています。

  • 作成時間

  • ユーティリティー ネットワーク バージョン

  • ArcGIS Pro リリース

  • 更新時間

  • クラスター キー

  • ポータル ユーティリティー ネットワークの所有者 (下記の注意を参照)

  • アップグレード済み (下記の注意を参照)

  • パーティション ID のサイズ - ユーティリティー ネットワーク バージョン 8 のみ。

  • 最大波長 - ユーティリティー ネットワーク バージョン 8 のみ。

注意:

エンタープライズ ジオデータベースを操作する場合、データベース ユーティリティー ネットワークの所有者として、データベース コネクションからアクセスした場合は、ポータル ユーティリティー ネットワークの所有者 および アップグレード済み プロパティのみが、ネットワーク プロパティ タブで利用可能になります。 ポータル ユーティリティー ネットワークの所有者は、構成および公開タスクを実行するのに役立ちます。

ネットワーク トポロジー

ネットワーク トポロジー セクションには、ネットワーク トポロジーが有効かどうか、ダーティー エリア数、およびエラー数に関する情報が表示されます。 また、次に示す特定の操作は、ユーティリティー ネットワークを使用してこれらの操作が実行された場合に記録されます。

  • 有効

  • エラーのあるポイント フィーチャ

  • エラーのあるライン フィーチャ

  • エラーのあるポリゴン フィーチャ

  • エラーのある非空間オブジェクト

  • ダーティー エリア数

  • トポロジーが最初に有効化された時間と期間

  • トポロジーが有効化された時間と期間

  • 完全なトポロジー検証が最後に行われた時間と期間

  • 部分的なトポロジー検証が最後に行われた時間と期間

  • トポロジーが無効化された時間と期間

  • 最後の接続属性の更新時間

構造物ネットワーク

構造物ネットワーク セクションは、次のサブセクションで構成されています。

  • 一般 - 構造物ネットワークに関する情報

    • 作成時間

    • 名前

    • エイリアス名

  • 構造物ネットワーク データセット

    構造物ネットワーク データセット名

    構造物ジャンクション

    構造物ライン

    構造物境界

    構造物ジャンクション オブジェクト

    構造物エッジ オブジェクト

各データセットについて、次のプロパティが表示されます。

ドメイン ネットワーク

ユーティリティー ネットワークの一部であるドメイン ネットワークごとに、<ドメイン ネットワーク名> ネットワーク セクションがあります。

このセクションは、次の各サブセクションで構成されています。

  • 一般 - ドメイン ネットワークに関する情報

  • 層 - サブネットワーク定義が関連付けられて作成された層

    • 層の名前

    • 層のランク

    • 層のトポロジー タイプ

    • 分断されているサブネットワークのサポート

    • サブネットワーク ポリシーの更新

      • IsDirty の管理: True | False

      • 構造物ネットワーク格納器の更新: True | False

      • ドメイン ネットワーク格納器の更新: True | False

      • デフォルトの編集モード: イベントを使用しない | イベントを使用 (エンタープライズ ジオデータベース、ファイル ジオデータベース、およびモバイル ジオデータベース)

      • バージョンの編集モード: イベントを使用しない | イベントを使用 (エンタープライズ ジオデータベースのみ)

    • 有効なサブネットワーク コントローラー

      • デバイス

      • ジャンクション オブジェクト

    • サブネットワーク フィールド名 - 階層型の層定義を持つドメイン ネットワークのみ

    • 有効なデバイス

    • 有効なライン

    • サブネットライン フィーチャクラスの集約ライン

    • 有効なジャンクション

    • 有効なジャンクション オブジェクト

    • 有効なエッジ オブジェクト

    • ダイアグラム テンプレート

    • トレース構成

    • 作成時間

  • ドメイン ネットワーク データセット

    ドメイン ネットワーク クラスの名前

    <ドメイン ネットワーク名> デバイス

    <ドメイン ネットワーク名> ジャンクション

    <ドメイン ネットワーク名> ライン

    <ドメイン ネットワーク名> アセンブリー

    <ドメイン ネットワーク名> ジャンクション オブジェクト

    <ドメイン ネットワーク名> エッジ オブジェクト
    注意:

    ドメイン ネットワーク クラスには、そのドメイン ネットワークに付けられた名前が接頭辞として付けられます (例: ElectricDistributionDevice)。

    クラスごとに、次のプロパティが表示されます。

通信ドメイン ネットワークで作業している場合、このセクションは次のサブセクションで構成されています。

  • 一般 - ドメイン ネットワークに関する情報

    • 作成時間

    • 名前

    • エイリアス名

  • カラー セット - 配色で使用するために通信ドメイン ネットワークに追加されたカラーセットに関する情報:

    • カラー セット名

    • カラー コード名

    • カラー コード ラベル

    • 16 進数コード

  • 配色 - 通信ドメイン ネットワークに追加されている配色に関する情報:

    • 配色の名前

    • ID

    • グループの区切り文字

    • レベル

    • グループ レベル

    • グループ名

    • ラベル

    • 容量

    • 区切り文字

  • 回路プロパティ - 通信ドメイン ネットワーク用に構成された回路プロパティに関する情報。 回路の作成または変更時、および検証、エクスポート、回路トレース操作の実行時には、これらが優先されます。

    • 回路位置の共有

    • 回路をクリーンとしてインポート

    • トレース構成

    • 回路をダーティーとしてマークするユーザー属性

  • 通信オブジェクトの分割ポリシー - グループ化されたオブジェクトのフィールドに適用される分割ポリシーに関する情報:

    • クラス名

    • フィールド名

    • ポリシー

  • 通信オブジェクトの結合ポリシー - グループ化されたオブジェクトのフィールドに適用される結合ポリシーに関する情報:

    • クラス名

    • フィールド名

    • ポリシー

  • 波長スキーム - ネットワーク フィーチャのモデリングとトレースのために作成された波長スキームに関する情報:

    • 波長スキーム名

    • 波長

  • ドメイン ネットワーク データセット

    ドメイン ネットワーク クラスの名前

    <ドメイン ネットワーク名> デバイス

    <ドメイン ネットワーク名> ジャンクション

    <ドメイン ネットワーク名> ライン

    <ドメイン ネットワーク名> アセンブリー

    <ドメイン ネットワーク名> ジャンクション オブジェクト

    <ドメイン ネットワーク名> エッジ オブジェクト
注意:

ドメイン ネットワーク クラスには、そのドメイン ネットワークに付けられた名前が接頭辞として付けられます (例: TelcoDevice)。

ルール

ルール セクションには、ユーティリティー ネットワークの既存の基本ネットワーク ルールが一覧表示されます。 このセクションは、次に示すネットワーク ルール タイプに分割されます。 各ルール タイプ内には、並べ替え フィルターがあり、確認しやすくなっています。

  • ジャンクション-ジャンクション接続性

  • ジャンクション-エッジ接続性

  • エッジ-ジャンクション-エッジ接続性

  • 格納

  • 構造物付属物

各ルール タイプ内には、そのルールのすべてのプロパティを含むテーブルがあります。 詳細については「ネットワーク ルールの表示」をご参照ください。

属性と割り当て

属性と割り当て セクションには、ユーティリティー ネットワークのネットワーク属性と割り当てがあります。 ユーティリティー ネットワークでネットワーク属性が作成されると、属性テーブルに一覧表示されます。

ネットワーク属性が特定のフィーチャクラスおよびフィールドに割り当てられると、次に示すように割り当てテーブルに入力されます。

  • 属性名

  • クラス名

  • フィールド名

ターミナル構成

ターミナル構成 セクションには、ユーティリティー ネットワークの従来のドメイン ネットワークで使用する既存のターミナル構成を表示するテーブルがあり、各ターミナル構成の次のプロパティに関する情報が含まれます。

  • 名前

  • 方向モデル

  • ターミナル (ID/名前/上流ターミナル)

  • 有効なパス

  • 作成時間

具体的にどのアセット タイプにどのターミナル構成が割り当てられているかについては、従来の各ドメイン ネットワークのデバイス フィーチャクラス プロパティまたはジャンクション オブジェクト テーブルのプロパティをご確認ください (ターミナル構成名)。

カテゴリー

カテゴリー セクションには、ユーティリティー ネットワークの既存のネットワーク カテゴリーの名前が表示されます。 具体的にどのアセット タイプにどのネットワーク カテゴリーが割り当てられているかについては、構造物ネットワーク セクションと <ドメイン名> ネットワーク セクションの各フィーチャクラスまたはテーブルの カテゴリー 列をご確認ください。 カテゴリーごとに表示される情報は以下のとおりです。

  • 名前

  • 作成時間

トレース構成

トレース構成 セクションには、ユーティリティー ネットワーク内の指定トレース構成に関する次の情報が含まれています:

  • 名前

  • 説明

  • 作成者

  • 作成時間

  • タグ

ネットワーク ダイアグラム タブ

ネットワーク ダイアグラム タブには、ダイアグラム テンプレート テーブルが含まれます。 このテーブルには、ユーティリティー ネットワーク内にある既存のダイアグラム テンプレートの名前と、各ダイアグラム テンプレートに関するさまざまな情報とプロパティが含まれています。
