コンター (3D Analyst ツール)
サマリー
ラスター サーフェスから、コンターのフィーチャクラスを作成します。
使用法
コンターはラスターの空間範囲を超えることはなく、NoData のエリアに作成されることもありません。 まず、隣接するコンターの入力データと隣り合うフィーチャ データセットのエッジを合わせます。 エッジを合わせる代わりに、コンターを計算する前に隣接するラスターをマージすることもできます。
コンター ポリゴンは、コンター タイプ が コンター でない場合にはラスターの外部エッジに対して外挿されることに注意してください。
コンターは負のラスター値を持つエリアにも作成できます。 そのようなエリアではコンター値は負の値になります。 負のコンター指定はできません。
ArcGIS Spatial Analyst エクステンションがインストールされている場合、正確さには劣るにしても、より滑らかなコンターを作成したい場合には、フォーカル統計 ツールの 平均 オプションを使用するか、フィルター ツールの ロウ オプションを使用して、入力ラスターを事前処理します。
ベース コンターは、たとえば、10 メートルから開始して、15 メートルおきにコンターを作成する場合に使用されます。 この場合、10 がベース コンターとして使用され、15 がコンター間隔になります。 コンターの値は 10、25、40、55 のようになります。
ベース コンターを指定しても、その値より上または下のコンターが作成されるのを防ぐことはできません。
コンター タイプ を使用すると、コンター ラインまたはコンター ポリゴンのいずれかを生成できます。 たとえば、値が 0 ～ 575 のラスターがあり、コンター間隔が 250 の場合には、次に示すさまざまな出力フィーチャクラスが生成されます。 実際の出力と個々のコンポーネント ポリゴンがそれぞれ表示されます。
コンター-250 および 500 のライン
コンター ポリゴン-0 〜 250、250 〜 500、および 500 〜 575 の重複しないポリゴン (図 1)

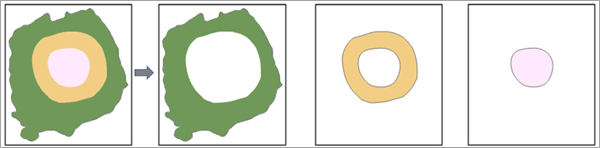

図 1. コンター ポリゴン オプションは、0 〜 250、250 〜 500、および 500 〜 575 の 3 つの重複しないポリゴンを作成します。 コンター シェル-0 ～ 575、0 ～ 500、および 0 ～ 250 の重複するポリゴン (図 2)

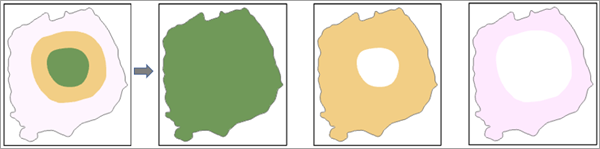

図 2. コンター シェル オプションは、0 ～ 575、0 ～ 500、および 0 ～ 250 の 3 つの重複するポリゴンを作成します。 コンター シェル アップ-0 ～ 575、250 ～ 575、および 500 ～ 575 の重複するポリゴン (図 3)

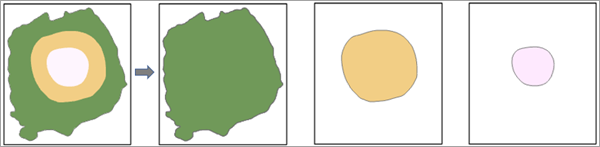

図 3. コンター シェル アップ オプションは、0 ～ 575、250 ～ 575、および 500 ～ 575 の 3 つの重複するポリゴンを作成します。
1 フィーチャあたりの最大頂点数 パラメーターを使用して、フィーチャを分割できます。 これは、出力フィーチャにあまりにも多数の頂点 (何百万) がある場合にのみ使用します。 このパラメーターを指定すると、フィーチャの分割 ツールで生成される出力によく似た出力が生成されます。
このパラメーターは、フィーチャの格納、解析、描画時など、後で問題が発生する可能性がある極端に大きなフィーチャを分割することを目的としています。
制限の選択は、ツールが実行されているコンピューター上で使用可能なメモリーおよびフィーチャのサイズ (フィーチャが大きいほど多くのメモリーが必要) に依存します。 64 ビット ソフトウェアを実行する最新のほとんどのコンピューターでは、膨大な数の頂点を含む各フィーチャの問題は通常発生しません。 問題が生じた場合は、このパラメーターを 100 万などの大きな値に設定すると、フィーチャのサイズによる問題を軽減できる場合があります。
頂点制限パラメーターを使用して、フィーチャを分割できます。 これは、出力フィーチャにあまりにも多数の頂点 (何百万) がある場合にのみ使用します。
デフォルトでは、このツールはマルチコア プロセッサーを使用します (使用可能な場合)。 使用できるコアの最大数は 4 です。
もっと少ないコアを使用するには、並列処理ファクター 環境設定を使用します。
範囲 環境が指定され、出力範囲の左下隅が入力ラスターのどのセルの隅にも一致しない場合、処理では、指定された範囲に一致するように入力ラスターのセル配置のシフトが実行されます。 このシフトにより、共一次内挿法を使用した入力ラスターのリサンプリングが実行されます。 したがって、出力フィーチャもシフトされるため、結果として、出力フィーチャが元の入力ラスターを正確にオーバーレイしない場合があります。 このシフトが実行されないようにするには、入力ラスターを スナップ対象ラスター 環境で使用します。
入力ラスターに長方形のセルがある場合、出力ラスター セルが正方形になるよう処理されます。その辺の長さは、長方形の長さと幅の平均値に等しくなります。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ラスター |
入力サーフェス ラスター。 |
Raster Layer |
|
出力フィーチャクラス |
出力コンター フィーチャ。 |
Feature Class |
|
コンター間隔 |
コンター ライン間の間隔、すなわち距離。 任意の正の数値を指定できます。 |
Double |
|
ベース コンター (オプション) |
ベース コンター値。 入力ラスターの値の範囲全体をカバーするように、必要に応じてこの値の上下にコンターが生成されます。 デフォルトは 0 です。 |
Double |
|
Z 係数 (オプション) |
コンターを生成するときに使用する単位変換係数。 デフォルト値は 1 です。 コンター ラインは、入力ラスターの Z 値に基づいて生成されます。これは、多くの場合、メートルまたはフィート単位です。 デフォルト値が 1 の場合、コンターは入力ラスターの Z 値と同じ単位になります。 Z 値とは異なる単位のコンターを作成するには、Z 係数に適切な値を設定します。 このツールでは、地表 X、Y 単位とサーフェス Z 単位を一致させる必要はありません。 たとえば、入力ラスターの標高値はフィート単位であるが、コンターはメートル単位で生成したい場合、Z 係数を 0.3048 に設定します (1 フィート = 0.3048 メートル)。 もう 1 つの例として、WGS84 地理座標系で標高値がメートル単位の入力ラスターに対し、50 フィートをベースにして 100 フィートごとにコンター ラインを生成します (つまり、コンターは 50 フィート、150 フィート、250 フィートなどとなります)。 このためには、コンター間隔 を 100、ベース コンター を 50、Z 係数 を 3.2808 (1 メートル = 3.2808 フィート) と設定します。 |
Double |
|
コンター タイプ (オプション) |
出力のタイプを指定します。 出力では、コンターをラインまたはポリゴンとして表すことができます。 ポリゴンには、いくつかのオプションがあります。
|
String |
|
1 フィーチャあたりの最大頂点数 (オプション) |
フィーチャを分割するときの頂点制限。 これは、出力フィーチャにあまりにも多数の頂点 (何百万) がある場合にのみ使用します。 このパラメーターは、フィーチャの格納、解析、描画時など、後で問題が発生する可能性がある極端に大きなフィーチャを分割することを目的としています。 空のままであれば、フィーチャを分割せずに出力します。 デフォルトは空です。 |
Long |
環境
自動コミット, セル サイズ, セル サイズ投影法, 現在のワークスペース, 出力データのデフォルト Z 値, 範囲, 地理座標系変換, M 座標精度, M 許容値, 出力データのコンフィグレーション キーワード, 出力座標系, 出力データに M 値を含む, 出力データに Z 値を含む, 出力データの M ドメイン, 出力データの XY ドメイン, 出力データの Z ドメイン, 並列処理ファクター, スクラッチ ワークスペース, スナップ対象ラスター, Z 座標精度, Z 許容値
ライセンス情報
- Basic: 3D Analyst または Spatial Analyst が必要
- Standard: 3D Analyst または Spatial Analyst が必要
- Advanced: 3D Analyst または Spatial Analyst が必要
