LOD2 建物の抽出 (3D Analyst ツール)

サマリー

ポリゴンのフットプリントと、ラスターまたは点群ベースの標高値のソースを使用して 3D 建物モデルを作成します。

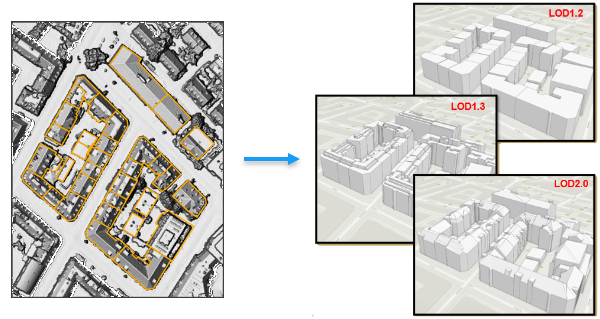

図

LOD2 建物の抽出ツールの図

このデータはチューリッヒ市から提供されました。

使用法

  • 出力建物モデルの特性は、CityGML 標準の詳細レベル (LOD) の概念により記述されます。 このツールは、LOD 1.2、LOD 1.3、LOD 2.0 の生成をサポートします。 LOD 1.x のモデルは、屋根の平らなリプレゼンテーションを使用します。LOD 2.x のモデルは、屋根の傾斜角と傾斜の方向を捕捉します。

  • 建物のフットプリント ポリゴンは、標高値のソースにある構造物の標高断面と同期する必要があります。 フットプリントと標高値のソースが一致しないと、出力フィーチャが歪むことがあります。

  • それぞれの建物のフットプリントは、重複しているポリゴンなしに 1 つの隣接した構造物を表している必要があります。 同じ建物に属しており、屋上の構造物の表現に使用される可能性のある、オーバーラップしているポリゴンは、ディゾルブ ツールを実行してフットプリントから除外する必要があります。

  • LAS データセット レイヤーを標高値のソースとして使用する場合、ツールはレイヤーに適用されているポイント フィルターを反映します。 LAS データセットのレイヤー フィルターには、地表ポイントと建物ポイントを含める必要があります。 分類された LiDAR は必須ではありませんが、ポイントが分類されている場合、それらを除外することで結果の品質と処理時間が改善されることがあります。 LAS の地表分類 ツールを使用して地表ポイントを分類し、LAS の建物分類 ツールを使用して建物の屋上ポイントを分類します。 その後、生成された LAS データセットをクラス 2 および 6 でフィルター処理して、建物の屋上と地表面の標高データのみが出力の建物の生成に使用されるようにすることができます。

  • 入力高さのソースにノイズが多いときは、滑らかさのレベルを増やし、出力 3D 建物内の歪みを最小限に抑えることを検討してください。

  • このツールは、並列処理を使用し、生成される建物を複数のコアに分割して、パフォーマンスを改善します。 並列処理ファクター 環境設定を通じて使用されるコアの数を制御できます。 デフォルトでは、このツールは使用可能なすべてのコアを使うようになっています。 コアの数を変更するには、コアの正確な数、または割り当てる CPU コアの割合を指定します。

パラメーター

ラベル 説明 データ タイプ

入力高さのソース

モデル化される建物の標高値の情報を含むラスター、モザイク データセット、または LAS データセット レイヤー。 入力が LAS データセットの場合、レイヤーのフィルター処理されたポイントが処理されます。 LAS データセットのレイヤー フィルターには、地表ポイントと建物ポイントの両方を含めることが重要です。

Raster Layer; Mosaic Layer; LAS Dataset Layer

入力建物フットプリント

抽出される建物のフットプリントを表すポリゴン フィーチャ。

Feature Layer

出力マルチパッチ フィーチャクラス

3D 建物モデルを含む出力マルチパッチ フィーチャ。

Feature Class

詳細レベル

(オプション)

建物モデルの屋根を生成するため使用される詳細レベルを指定します。 それぞれの建物は、屋根から周囲の地上まで延長されます。

  • LOD1.2—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the entire building.

  • LOD1.3—The building rooftop will be represented as a flat roof with larger elements being modeled at the median height of the element.

  • LOD2.0—The slope and directional orientation of the building rooftop and its larger elements will be represented. This is the default.

String

滑らかさのレベル

(オプション)

0.0 から 1.0 までの値で、建物の詳細がどこまで保持され、どこまで単純化されるかに影響します。 値を大きくすると出力はより単純化され、値を小さくすると建物のサブエレメントが抽出される可能性が高くなります。 値を大きくすると、入力高さのソース パラメーターで指定される標高値のソースに含まれるノイズの影響を最小化できます。 デフォルトは 0.5 です。

Double

抽出の精度

(オプション)

結果として生成される建物モデルの広範な精度を指定します。

  • Low—A broader tolerance for the resulting 3D models will be used, which may lose some details in the building. This option has the shortest processing time.

  • Medium—A balance between building model accuracy and processing time will be used. This is the default.

  • High—The highest accuracy for the resulting 3D models will be used. This option will extend the overall processing time.

String

環境

現在のワークスペース, 出力座標系, 地理座標系変換, 出力データのコンフィグレーション キーワード, 出力データの M ドメイン, 出力データの XY ドメイン, 出力データの Z ドメイン, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 範囲, 自動コミット, 並列処理ファクター

ライセンス情報

  • Basic: 3D Analyst が必要
  • Standard: 3D Analyst が必要
  • Advanced: 3D Analyst が必要
