フェンス ダイアグラム (3D Analyst ツール)
サマリー
サーフェスのコレクションの直断面を作成します。

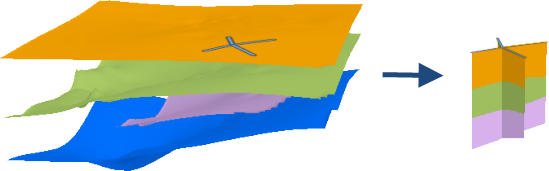

図
使用法
フェンス ダイアグラムは、3D 空間の複数の重なり合うサーフェス間の空間を視覚化するための方法を提供します (層位データなど)。
サンプリング距離 パラメーターの値を使用して、曲線セグメントがライン セグメントに単純化されます。 サンプリング距離が指定されていない場合、入力サーフェスから計算されます。 ラスターの場合、ラスターのセル サイズがデフォルトのサンプリング距離になります。 TIN の場合、デフォルトのサンプリング距離は、トライアングル サーフェスによって生成されるエッジに基づきます。 曲線がサンプリング解像度より短い場合、その曲線はその始点と終点を使用して 2 ポイント ラインに単純化されます。
ラスター サーフェスに沿って高さを得るには、共一次内挿法を使用します。 TIN サーフェスでは、Natural Neighbor またはリニア内挿法を指定できます。
フェンス ダイアグラム内の X、Y、Z 値のテーブルは、スタック断面図 ツールを使用して作成できます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ライン フィーチャ |
フェンス ダイアグラムを作成するために使用するライン フィーチャ。 |
Feature Layer |
|
入力サーフェス |
フェンス ダイアグラムを作成するために使用するラスターおよび TIN サーフェス。 |
Mosaic Layer; Raster Layer; TIN Layer |
|
出力マルチパッチ フィーチャクラス |
フェンス ダイアグラムを表す垂直面で構成される出力マルチパッチ。 |
Feature Class |
|
内挿方法 (オプション) |
フェンス ダイアグラムの作成時に TIN サーフェスから Z 値を取得するために使用する内挿方法を指定します。 このパラメーターは、ラスター サーフェスには適用されません。
|
String |
|
最小値 (オプション) |
フェンス ダイアグラムの最低の高さを定義するために使用する一定の高さ。 |
Linear Unit |
|
最大値 (オプション) |
フェンス ダイアグラムの最高の高さを定義するために使用する一定の高さ。 |
Linear Unit |
|
サンプリング距離 (オプション) |
高さの計測値が基盤となるサーフェスから内挿される位置を特定するために使用される水平距離。 |
Linear Unit |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, 出力データの XY ドメイン, 出力データの Z ドメイン
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
