3D ラインをサーフェスでインターセクト (3D Analyst ツール)
サマリー
3D ライン フィーチャと 1 つ以上のサーフェスのジオメトリーの交差部分を計算し、線分フィーチャとポイントとして交差を返します。

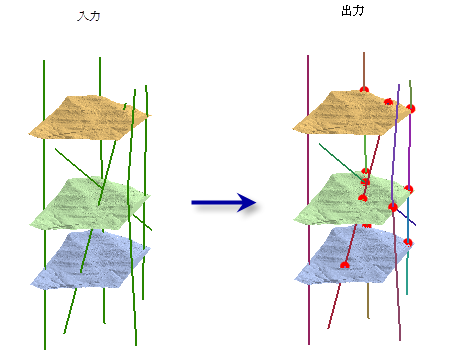

図
使用法
入力ライン フィーチャは、サーフェスと交差しない場合も、すべて出力ライン フィーチャクラスに含められます。
出力ライン フィーチャクラスには、次のフィールドが含まれています。
OID_ORG—元の 3D ライン フィーチャからのOBJECTIDの値SURF_FROM—3D 線分の始点となったサーフェスSURF_TO—3D 線分の終点となったサーフェス
オプションの出力ポイント フィーチャクラスには、次のフィールドが含まれています。
OID_LINE—元の 3D ライン フィーチャからのOBJECTIDの値SURFACE—交差ポイントが生成されたサーフェスの名前DIST_ALONG—3D ラインの始点から交差ポイントまでの距離
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ライン フィーチャ |
入力 3D ライン フィーチャ |
Feature Layer |
|
入力サーフェス |
交差部分を決定するために使用される 1 つ以上のサーフェス。 サポートされている入力はラスターと TIN データセットです。 |
Mosaic Layer; Raster Layer; TIN Layer |
|
出力ライン |
サーフェスとの交差ポイントでの入力ライン フィーチャの分割を表す出力ライン フィーチャ。 |
Feature Class |
|
出力ポイント (オプション) |
入力ラインのサーフェスとの交差を表すオプションのポイント フィーチャ。 |
Feature Class |
環境
現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値, 出力データのコンフィグレーション キーワード, 自動コミット, 出力データの XY ドメイン, 出力データの Z ドメイン, テレインの解析におけるメモリー使用を最小化
ライセンス情報
- Basic: 3D Analyst が必要
- Standard: 3D Analyst が必要
- Advanced: 3D Analyst が必要
