LAS データセット → TIN (3D Analyst ツール)

サマリー

LAS データセットから TIN をエクスポートします。

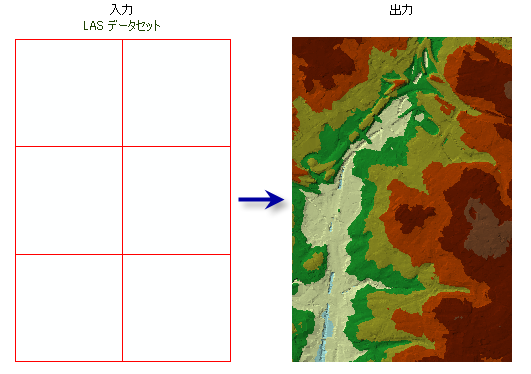

図

LAS データセット → TIN

使用法

LAS データセットのポイントは、分類コード、分類フラグ、リターン値、標高範囲でフィルターできます。 LAS データセットの レイヤープロパティ ダイアログボックスか、LAS データセットレイヤーの作成 ツールを使用して、ポイントフィルターを定義します。
LAS データセットレイヤーは、LAS データセットから参照される場合のあるサーフェス制御フィーチャの適用の制御にも使用できます。この制御は、LAS データセットをトライアングルサーフェスとして表示または処理する場合に適用されます。
TIN がサポートできるポイントの総数は 1,500 万ポイント以上ですが、データの表示および解析時に応答性の高いパフォーマンスを確保するには、TIN データセットを 500 万ポイント以下に制限することをおすすめします。 TIN ノード数は、ポイントの間引き方法を使用したり、出力処理範囲を制御したりすることで削減できます。

注意:

出力 TIN の生成において LAS ポイントを間引く方法をより予測しやすい形で制御する必要がある場合は、ウィンドウサイズ 間引きタイプの使用を検討してください。

ラベル	説明	データタイプ
入力 LAS データセット	処理される LAS データセット。	LAS Dataset Layer
出力 TIN	生成される TIN データセット。	TIN
間引きタイプ (オプション)	生成される TIN のノードとして保存される LAS データポイントを減らすために使用する間引きのタイプを指定します。 No Thinning—No thinning is applied. This is the default. Random—LAS data points will be randomly selected based on the Thinning Method and Thinning Value parameter values. Window Size—The LAS dataset will be divided into square tiles defined by the Thinning Value parameter value, and LAS points will be selected using the Thinning Method parameter value.	String
間引き方法 (オプション)	LAS データポイントを減らすために使用する方法を指定します。この方法は、間引き値パラメーター値の解釈に影響します。利用できるオプションは、間引きタイプパラメーター値によって異なります。 Percent—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when the Thinning Type parameter value is Random. Node Count—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when the Thinning Type parameter value is Random. Minimum Z—Selects the LAS point with the lowest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Maximum Z—Selects the LAS point with the highest elevation in each window size area. This option is only available when the Thinning Type parameter value is Window Size. Closest To Mean Z—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when the Thinning Type parameter value is Window Size.	String
間引き値 (オプション)	間引き値の解釈は、間引きタイプパラメーター値によって異なります。間引きタイプパラメーター値がウィンドウサイズの場合、この値は LAS データセットを分割するサンプリング領域を表します。間引きタイプパラメーター値がランダムで、間引き方法パラメーター値がパーセントの場合、この値は TIN にエクスポートされる LAS ポイントのパーセンテージを表します。間引きタイプパラメーター値がランダムで、間引き方法パラメーター値がノード数の場合、この値は TIN にエクスポートできる LAS ポイントの総数を表します。	Double
出力ノードの最大数 (オプション)	出力 TIN で許可するノードの最大数。デフォルトは 500 万です。	Double
Z 係数 (オプション)	Z 値に乗算する係数。これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。デフォルトは 1 です。この場合、標高値は変更されません。入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。	Double
指定範囲にクリップ (オプション)	生成される TIN が解析範囲に対してクリップされるかどうかを指定します。このオプションは、解析範囲が入力 LAS データセットのサブセットである場合のみ有効です。オン—Clips the output TIN against the analysis extent. This is the default. オフ—Does not clip the output TIN against the analysis extent.	Boolean

arcpy.3d.LasDatasetToTin(in_las_dataset, out_tin, {thinning_type}, {thinning_method}, {thinning_value}, {max_nodes}, {z_factor}, {clip_to_extent})

名前	説明	データタイプ
in_las_dataset	処理される LAS データセット。	LAS Dataset Layer
out_tin	生成される TIN データセット。	TIN
thinning_type (オプション)	生成される TIN のノードとして保存される LAS データポイントを減らすために使用する間引きのタイプを指定します。 `NONE`—No thinning is applied. This is the default. `RANDOM`—LAS data points will be randomly selected based on the `thinning_method` and `thinning_value` parameter values. `WINDOW_SIZE`—The LAS dataset will be divided into square tiles defined by the `thinning_value` parameter value, and LAS points will be selected using the `thinning_method` parameter value.	String
thinning_method (オプション)	LAS データポイントを減らすために使用する方法を指定します。この方法は、`thinning_value` パラメーター値の解釈に影響します。選択可能なオプションは、`thinning_type` パラメーターの値によって決まります。 `PERCENT`—The thinning value will reflect a percentage of the total points in the LAS dataset. This option is only available when `thinning_type` parameter value is `RANDOM`. `NODE_COUNT`—The thinning value will reflect the total number of nodes that are allowed in the output. This option is only available when `thinning_type` parameter value is `RANDOM`. `MIN`—Selects the LAS point with the lowest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `MAX`—Selects the LAS point with the highest elevation in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`. `CLOSEST_TO_MEAN`—Selects the LAS point with the elevation closest to the average value of all LAS points in each window size area. This option is only available when `thinning_type` parameter value is `WINDOW_SIZE`.	String
thinning_value (オプション)	間引き値の解釈は、`thinning_type` パラメーター値によって異なります。 `thinning_type` パラメーター値が `WINDOW_SIZE` の場合、この値は LAS データセットを分割するサンプリング領域を表します。 `thinning_type` パラメーター値が `RANDOM` で、`thinning_method` パラメーター値が `PERCENT` の場合、この値は TIN にエクスポートされる LAS データセットのポイントのパーセンテージを表します。 `thinning_type` パラメーター値が `RANDOM` で、`thinning_method` パラメーター値が `NODE_COUNT` の場合、この値は TIN にエクスポートできる LAS ポイントの総数を表します。	Double
max_nodes (オプション)	出力 TIN で許可するノードの最大数。デフォルトは 500 万です。	Double
z_factor (オプション)	Z 値に乗算する係数。これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。デフォルトは 1 です。この場合、標高値は変更されません。入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。	Double
clip_to_extent (オプション)	生成される TIN が解析範囲に対してクリップされるかどうかを指定します。このオプションは、解析範囲が入力 LAS データセットのサブセットである場合のみ有効です。 `CLIP`—Clips the output TIN against the analysis extent. This is the default. `NO_CLIP`—Does not clip the output TIN against the analysis extent.	Boolean

コードのサンプル

LasDatasetToTin の例 1 (Python ウィンドウ)

次のサンプルは、Python ウィンドウでこのツールを使用する方法を示しています:

arcpy.env.workspace = 'C:/data'
arcpy.ddd.LasDatasetToTin('se_baltimore.lasd', 'se_bmore', 'RANDOM', 15, 3.28)

LasDatasetToTin の例 2 (スタンドアロンスクリプト)

次のサンプルは、スタンドアロン Python スクリプトでこのツールを使用する方法を示しています:

'''**********************************************************************
Name: LAS Dataset to TIN Example
Description: Create a TIN using bare earth lidar measurements. This
             script is designed for use as a script tool.
**********************************************************************'''
# Import system modules
import arcpy

# Set Local Variables
lasD = arcpy.GetParameterAsText(0)
inLas = arcpy.GetParameterAsText(1) #input las files
surfCons = arcpy.GetParameterAsText(2) #input surface constraints
sr = arcpy.GetParameter(3) #spatial reference of las dataset
outTin = arcpy.GetParameterAsText(4)
thinningType = arcpy.GetParameterAsText(5)
thinningMethod = arcpy.GetParameterAsText(6)
thinningValue = arcpy.GetParameter(7)
zFactor = arcpy.GetParameter(8)

# Run CreateLasDataset
arcpy.management.CreateLasDataset(inLas, lasD, 'RECURSION', surfCons, sr)
lasLyr = arcpy.CreateUniqueName('lasdToTin', 'in_memory')
classCode = 2
returnValue = 'LAST'
# Run MakeLasDatasetLayer
arcpy.management.MakeLasDatasetLayer(lasD, lasLyr, classCode, returnValue)
# Define extent of the area of interest
env.extent(1426057, 606477, 1449836, 623246)
# Run LasDatasetToTin
arcpy.ddd.LasDatasetToTin(lasLyr, outTin, thinningType,
                          thinningMethod, thinningValue, zFactor)

環境

現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, デフォルトの TIN 格納バージョン

ライセンス情報

Basic: 3D Analyst が必要
Standard: 3D Analyst が必要
Advanced: 3D Analyst が必要
