バッファーの作成 (GeoAnalytics Server ツール)

サマリー

指定した距離に基づき、入力フィーチャの周囲にバッファーを作成します。

レガシー:

ArcGIS GeoAnalytics Server エクステンションは ArcGIS Enterprise では非推奨になっています。 GeoAnalytics Server の最終リリースは、ArcGIS Enterprise 11.3 に付属しています。 このジオプロセシング ツールは、ArcGIS Enterprise 11.3 およびそれ以前のバージョンで使用できます。

使用法

  • 方法 パラメーターでは、バッファーの作成方法を指定します。 バッファーの基本的な作成方法には、ユークリッドおよび測地線という 2 つの方法があります。

    • ユークリッド バッファーは、二次元のデカルト平面内で距離を計測します。そこでは、直線距離、すなわちユークリッド距離が、平面 (デカルト平面) 上の 2 点間で計算されます。 ユークリッド バッファーの方が一般的なバッファーであり、投影座標系で比較的狭い領域 (UTM ゾーンなど) に集中するフィーチャの周辺の距離を解析する場合に適しています。 ユークリッド バッファーは、平面バッファーと呼ばれます。

    • 測地線バッファーは、地球の実際の形状 (楕円体、より正確にはジオイド) を形成します。 平面 (デカルト平面) 上の 2 点間ではなく、曲面 (ジオイド) 上の 2 点間の距離が計算されます。 以下の状況の場合、測地線バッファーを作成することを検討してください。

      • 入力フィーチャが分散している場合 (複数の UTM ゾーン、広い領域、または地球全体をカバーしている場合)。

      • 入力フィーチャの空間参照 (地図投影法) によって、面積などの他の特性を保護するために距離が歪んでしまう場合。

  • 測地線バッファーは平面マップ上では異常な外観を示すことがありますが、これらのバッファーをグローブに表示した場合、正常な外観になります。

  • 方法 パラメーターでは、バッファーの作成方法を指定します。

    • 入力フィーチャの座標系に基づいて、平面が、使用する方法を自動的に決定します。

      • 入力フィーチャで投影座標系が使用されている場合、ユークリッド バッファーが作成されます。

      • 入力フィーチャで地理座標系が使用されている場合、測地線バッファーが作成されます。

    • デフォルトは測地線です。 測地線方法を指定すると、入力座標系にかかわらず、形状が正確に維持された測地線バッファーが作成されます。 形状を維持した測地線バッファーは、出力の測地線バッファーを作成する前に、入力フィーチャを高密度化します。 これにより、入力フィーチャの形状をより厳密に表現したバッファーを作成します。 バッファーの形状と、その形状が元の入力フィーチャにどの程度近似しているのかが気になる場合 (とりわけ入力データが地理座標系を使用している場合) は、このオプションを使用することをおすすめします。 このオプションを使用すると、平面オプションを使用して測地線バッファーを作成する場合よりも時間がかかることがありますが、入力フィーチャの形状に正確に一致したバッファーが作成されます。

  • 平面方法を使用する際は、正距円錐図法や正距方位図法などの、距離の歪みを最小にし、地理的に入力に適した投影法を使用することで、投影された入力から作成されるバッファーの精度を上げることができます。

  • ポリゴン フィーチャをバッファー処理する際には、負数のバッファー距離を使用してポリゴン フィーチャ内部にバッファーを作成することができます。 負数のバッファー距離を使用すると、ポリゴンの境界を指定距離分減らすことができます。

    注意:

    負数のバッファー距離が大きすぎてポリゴンが消失する場合は、NULL ジオメトリーが生成されます。 警告メッセージが表示され、NULL ジオメトリーのフィーチャは出力データセットに書き出されません。

  • バッファーのサイズは、以下の 3 つのうちいずれかのオプションで入力できます。

    • 距離— 定数値を使用 (すべてのバッファーは同じサイズ)

    • フィールド— フィールドの値を使用 (フィーチャによってバッファーのサイズが異なることがあります)

    • 式— 各フィーチャに式を適用 (式に基づき、フィーチャごとに値が異なることがあります)

      バッファー式の適用の詳細

  • デフォルトでは、バッファーの作成 ツールは、バッファー エリア同士が交わる場合、オーバーラップするバッファーを作成します。 入力フィーチャがエリアの場合、入力エリアがバッファー内に含まれます。 ディゾルブおよびマルチマート パラメーターを使用すると、重なり合うバッファーをコントロールできます。 ディゾルブ オプションには、次の 3 つがあります。

    • なし— バッファーは、バッファー領域が交わる部分でオーバーラップします。 これがデフォルトです。

    • すべて— すべてのフィーチャがディゾルブします。 すべてのフィーチャが 1 つのフィーチャにディゾルブするか (マルチパートが true)、重複フィーチャのみがディゾルブするか (マルチパートが false) は、マルチパート パラメーターが決定します。

    • フィールド— フィーチャは、フィールド値に基づいてディゾルブします。 1 つまたは複数のフィールドを選択すると、類似の値はディゾルブします。 一致するすべてのフィールド フィーチャが 1 つのフィーチャにディゾルブするか (マルチパートが true)、一致する重複フィールド フィーチャのみがディゾルブするか (マルチパートが false) は、マルチパート パラメーターが決定します。

  • 入力レイヤー パラメーターのフィールドをバッファー距離の取得に使用する場合、フィールド値として、数値 (5 など) または有効な距離単位の付いた数値 (5 キロメートルなど) のいずれかを使用できます。 フィールド値が数値の場合、距離は 入力レイヤー パラメーターの空間参照の距離単位と見なされます。ただし、入力レイヤーが地理座標系の場合、値はメートル単位と見なされます。 フィールド値に指定された距離単位が無効であるか、認識できない場合、デフォルトで入力フィーチャの空間参照の距離単位が使用されます。

  • すべて または フィールド でディゾルブすると、統計を計算できます。 統計は、すべてのフィーチャまたはフィールド値のディゾルブにのみ適用され、地理的には適用されません (マルチパート パラメーターを使用)。 以下の図に示す 6 つのフィーチャで、これらのオプションがどのように機能するかを、次の表に示します。 フィールドのディゾルブに使用されるフィーチャ値は色分けされています (青かオレンジ)。

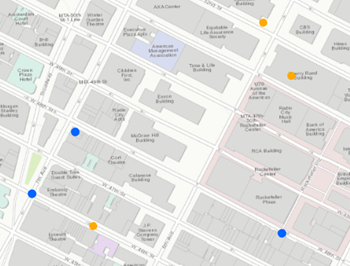

    バッファーのディゾルブの例に使用する入力ポイント

    ディゾルブ オプション

    マルチパートが false (デフォルト)

    マルチパートが true

    なし

    ディゾルブが適用されていないバッファー オプション

    6 つのフィーチャは、バッファーされたフィーチャにディゾルブが適用されていないときに作成されます。 これがデフォルトです。 これは標準解析ツールの オーバーラップ オプションと同じです。

    マルチパートは、ディゾルブ オプションが なし の場合には true にできません。

    すべて

    マルチパートが false ですべてのフィーチャがディゾルブしている状態

    すべての値がディゾルブされ、マルチパートが false の場場合には、3 つのフィーチャが作成されます。 ディゾルブされるのは、重なり合うフィーチャのみです。 これは標準解析ツールの ディゾルブ オプションと同じです。

    マルチパートが true ですべてのフィーチャがディゾルブしている状態

    すべての値がディゾルブされ、マルチパートが true の場合には、1 つのフィーチャが作成されます。 このオプションを選択すると、結果は常に 1 つのフィーチャになります。

    フィールド

    マルチパートが false で、類似した値を持つフィーチャがディゾルブしている状態

    フィールドに基づいて (ここでは、フィールドは入力ポイントの色) ディゾルブが適用される場合には、4 つのフィーチャが作成されます。 指定フィールドと同じ値を持つ、重なり合うフィーチャのみがディゾルブします。

    マルチパートが true で、類似した値を持つフィーチャがディゾルブしている状態

    フィールドに基づいて (ここでは、フィールドは入力ポイントの色) ディゾルブが適用され、マルチパートが許可されている場合には、2 つのフィーチャが作成されます。 同じフィールド値を持つ値は、常に 1 つのフィーチャになります。

  • 条件式のバッファー タイプを使用して、数値フィールドおよび数学演算子から式を作成できます。 詳細については、「ArcGIS Enterprise 10.5 および 10.5.1 のバッファー式」(buffer-expressions.md) または「ArcGIS Enterprise 10.6 以降のバッファー式」(buffer-expressions-106.md) をご参照ください。 特に指定しない限り、バッファー式内の数値はメートル単位であると仮定されます。

  • 出力データセットには、各フィーチャのバッファー処理に使用するバッファー距離が、入力フィーチャの座標系の距離単位で格納される BUFF_DIST があります。 出力座標系を設定する場合、BUFF_DIST の単位はこの座標系になります。 同じフィールドが出力内にすでに存在している場合は、フィールド名の重複を回避するために、その名前の末尾に番号が付加されます (たとえば、BUFF_DIST1)。

  • 次の 1 つまたは複数の操作を実行して、バッファーの作成 ツールのパフォーマンスを向上できます:

    • 対象データのみが解析されるように、範囲環境を設定します。

    • 平面バッファーを使用します。

    • バッファーの結果をディゾルブしないでください。

    • 解析が実行されている場所に対してローカルなデータを使用します。

  • このジオプロセシング ツールは、ArcGIS GeoAnalytics Server によって駆動されます。 解析は GeoAnalytics Server 上で行われ、結果は ArcGIS Enterprise のコンテンツに保存されます。

  • GeoAnalytics Server ツールを実行するとき、解析は GeoAnalytics Server 上で行われます。 最適なパフォーマンスを得るには、ArcGIS Enterprise ポータルでホストされているフィーチャ レイヤーか、ビッグ データ ファイル共有を通じて、データを GeoAnalytics Server から利用可能にします。 GeoAnalytics Server のローカルにないデータは、解析が開始する前に GeoAnalytics Server に移動されます。 このため、ツールの実行時間が長くなり、場合によっては ArcGIS Pro から GeoAnalytics Server にデータを移動できないこともあります。 エラーの閾値はネットワークの速度や、データのサイズや複雑さに左右されます。 データを必ず共有するか、ビッグ データ ファイル共有を作成することをおすすめします。

    データをポータルで共有する方法の詳細

    Server Manager を使用してビッグ データ ファイル共有を作成する方法の詳細

  • 次のツールを使用して、類似の解析を実行することもできます。

パラメーター

ラベル 説明 データ タイプ

入力レイヤー

バッファーされるポイント フィーチャ、ポリライン フィーチャ、またはポリゴン フィーチャ。

Feature Set

出力名

出力フィーチャ サービスの名前。

String

方法

バッファーの作成に使用する方法を指定します。

  • 測地線—バッファーは、入力データの座標系にかかわらず、形状を維持した測地線バッファー方法を使用して作成されます。 これがデフォルトです。

  • 平面—入力フィーチャで投影座標系が使用されている場合、ユークリッド バッファーが作成されます。 入力フィーチャで地理座標系が使用されている場合、測地線バッファーが作成されます。 出力座標系環境設定を使用して座標系を指定できます。

String

バッファー タイプ

(オプション)

バッファー距離の定義方法を指定します。

  • 距離—すべてのフィーチャに同じ直線距離が適用されます。

  • フィールド—バッファー距離を表す数値フィールドまたは文字列フィールドを選択します。

  • 式—バッファー距離を表すフィールド、定数、数学演算子を使用して式を構築します。

String

バッファー フィールド

(オプション)

フィーチャごとのバッファー距離を含んでいるフィールド。 フィールド値が数値の場合、距離は 入力レイヤー の値の空間参照の距離単位と見なされます。ただし、入力レイヤー の値が地理座標系の場合、値はメートル単位と見なされます。 フィールド値に指定された距離単位が無効であるか、認識できない場合、デフォルトで入力フィーチャの空間参照の距離単位が使用されます。

Field

バッファー距離

(オプション)

バッファーされる入力フィーチャの周囲の距離。

Linear Unit

バッファー式

(オプション)

各フィーチャへのバッファーとして適用される、フィールドおよび数学演算子を使用する式。 フィールドは数値である必要があり、式には [+ - * / ] 演算子と複数のフィールドを含めることができます。 特に指定しない限り、計算される値はメートル単位で適用されます。 たとえば、distance という名前のキロメートル単位の数値フィールドに 2 を掛けて 15 メートルを足すバッファーを適用します。

ArcGIS Enterprise 10.5 および 10.5.1 の式は as_kilometers(distance) * 2 + as_meters(15) の形式になります。 ArcGIS Enterprise 10.6 以降では、as_kilometers($feature["distance"]) * 2 + as_meters(15) などの Arcade 式を使用します。

レイヤーをマップに追加する場合、フィールド および ヘルパー フィルターを使用して式を作成できます。

Calculator Expression

ディゾルブ オプション

(オプション)

ディゾルブ オプションを指定すると、バッファーの重複が削除されます。

  • なし—重複の有無にかかわらず、各フィーチャの個々のバッファーが維持されます。 これがデフォルトです。

  • すべて—すべてのバッファーが 1 つのフィーチャにディゾルブされ、すべての重複が削除されます。

  • リスト—(入力フィーチャから引き継がれる) リスト フィールドの属性値を共有するバッファーがディゾルブされます。

String

ディゾルブ フィールド

(オプション)

出力バッファーをディゾルブするために使用する入力フィーチャからの 1 つ以上のフィールドのリスト。 リスト表示されたフィールド内の属性値を共有しているバッファーが、ディゾルブされます。 このパラメーターは、ディゾルブ オプション が リスト の場合にのみ必須です。

Field

サマリー フィールド

(オプション)

数値フィールドと文字列フィールドに適用される統計を指定します。 空のままにした場合、数のみが計算されます。 これらの統計は、ディゾルブ オプション が リスト または すべて の場合にのみ適用されます。

値テーブル列:

  • Field—Fields on which statistics will be calculated.

  • Statistics—Statistics that will be calculated on specified fields.

    • Count—The number of nonnull values will be calculated. It can be used on numeric fields or strings. The count of [null, 0, 2] is 2.

    • Sum—The sum of numeric values in a field will be calculated. The sum of [null, null, 3] is 3.

    • Mean—The mean of numeric values will be calculated. The mean of [0, 2, null] is 1.

    • Minimum—The minimum value of a numeric field will be calculated. The minimum of [0, 2, null] is 0.

    • Maximum—The maximum value of a numeric field will be calculated. The maximum value of [0, 2, null] is 2.

    • Standard deviation—The standard deviation of a numeric field will be calculated. The standard deviation of [1] is null. The standard deviation of [null, 1,1,1] is null.

    • Variance—The variance of a numeric field in a track will be calculated. The variance of [1] is null. The variance of [null, 1, 1, 1] is null.

    • Range—The range of a numeric field. This will be calculated as the minimum value subtracted from the maximum value. The range of [0, null, 1] is 1. The range of [null, 4] is 0.

    • Any—A sample string from a field of type string will be calculated.

Value Table

マルチパート

(オプション)

マルチパート フィーチャを作成するかどうかを指定します。

  • オン—必要に応じて出力マルチパート フィーチャが作成されます。

  • オフ—マルチパート フィーチャが作成されない代わりに、各パーツにフィーチャが個別に作成されます。 これがデフォルトです。

Boolean

データ ストア

(オプション)

出力が格納される ArcGIS Data Store を指定します。 ビッグ データ ストアに格納されたすべての結果は、WGS84 で保存されます。 リレーショナル データ ストアに格納された結果は、それらの座標系を維持します。

  • 時空間ビッグ データ ストア—出力がビッグ データ ストアに格納されます。 これがデフォルトです。

  • リレーショナル データ ストア—出力がリレーショナル データ ストアに格納されます。

String

派生した出力

ラベル 説明 データ タイプ

出力フィーチャクラス

出力バッファー フィーチャ。

Feature Set

環境

出力座標系, 範囲, 現在のワークスペース

特殊なケース

出力座標系

The coordinate system that will be used for analysis. Analysis will be completed in the input coordinate system unless specified by this parameter. For GeoAnalytics Tools, final results will be stored in the spatiotemporal data store in WGS84.

ライセンス情報

  • Basic: ArcGIS GeoAnalytics Server が必要
  • Standard: ArcGIS GeoAnalytics Server が必要
  • Advanced: ArcGIS GeoAnalytics Server が必要
