LAS データセット → ラスター (変換ツール)

サマリー

LAS データセットが参照する lidar ポイントに格納された高さ、強度、あるいは RGB の値を使用してラスターを作成します。

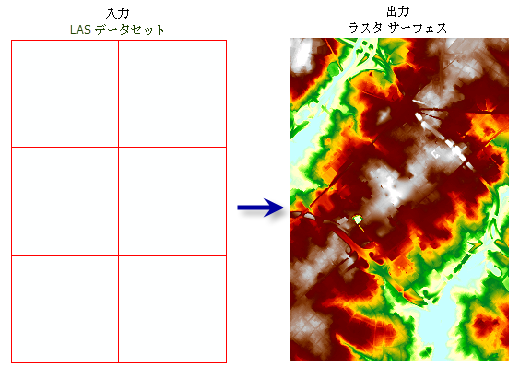

図

使用法

• LAS データセットのポイントは、分類コード、分類フラグ、リターン値、標高範囲でフィルターできます。 LAS データセットの レイヤー プロパティ ダイアログ ボックスか、LAS データセット レイヤーの作成 ツールを使用して、ポイント フィルターを定義します。

• LAS データセット レイヤーは、LAS データセットから参照される場合のあるサーフェス制御フィーチャの適用の制御にも使用できます。 この制御は、LAS データセットをトライアングル サーフェスとして表示または処理する場合に適用されます。

• 大規模なラスターをエクスポートする場合、Z 値の精度要件を整数データで表現できるようであれば、出力データ タイプ パラメーター値を整数に指定して、ディスク容量を節約することを検討してください。

• 分析範囲の境界をクリップ制限として入力 LAS データセットの定義に含めることをお勧めします。 その理由の 1 つは、調査する実データの範囲外で内挿が起こらないようにするためです。 また、データ範囲が正しく定義されていないときに Natural Neighbor 法を使うと著しくパフォーマンスが低下する可能性があるからです。

  注意:

  内挿タイプとしてビニングを使うと、クリップ制限、消去制限ならびに置換制限のみが使用されます。 しかしブレークラインとアンカー位置は使用されません。 内挿タイプとして TIN 化を使うとすべての制限を使用できますが実行に長い時間がかかります。

パラメーター

• Dialog
• Python

ラベル	説明	データ タイプ
入力 LAS データセット	処理される LAS データセット。	LAS Dataset Layer
出力ラスター	出力ラスターの場所と名前。 ジオデータベースまたは Esri Grid などのフォルダーにラスター データセットを格納する場合、ラスター データセットの名前にファイル拡張子は付けません。 ファイル拡張子を指定すると、フォルダーに格納する際のラスターの形式を定義できます。たとえば、.tif を指定すると GeoTIFF が生成され、.img を指定すると ERDAS IMAGINE 形式のファイルが生成されます。 ラスターを .tif ファイルとして、またはジオデータベースに格納する場合は、ジオプロセシング環境設定を使用して、そのラスター圧縮のタイプと品質を指定できます。	Raster Dataset
値フィールド (オプション)	ラスター出力を生成するために使用される、LIDAR データの情報を指定します。 標高—lidar ファイルから得られる高さがラスターの作成に使用されます。 これがデフォルトです。 強度—lidar ファイルから得られる強度情報がラスターの作成に使用されます。 RGB—LIDAR ポイントの RGB 値は、3 バンド画像の作成に使用されます。	String
内挿タイプ (オプション)	出力ラスターのセル値の決定に使用される内挿タイプ。 ビニングまたは TIN 化に基づく内挿を指定できます。 各タイプは、セル値を割り当てるための一意のオプションを表します。 内挿タイプ が ビニング に設定されている場合、点群はセル単位で評価されます。 ポイントを含む各セルの値は、セル内のポイントによって決定されます。一方、ポイントを持たないセルの値は内挿されるか、NoData として割り当てられます。 ビニング タイプには、以下のオプションがあります。 集約— ポイントを含むセルに値を割り当てるために使用される方法。 平均— セル内の全ポイントの平均値を割り当てます。 これがデフォルトです。 最小— セル内にあるポイントの最小値を割り当てます。 最大— セル内にあるポイントの最大値を割り当てます。 IDW— 逆距離加重内挿法を使ってセル値を決定します。 最近隣内挿法— 最近隣内挿法を使ってセル値を決定します。 穴埋め方法— ポイントを含まないセルに値を割り当てるために使用される方法。 なし— ポイントを含まないセルには NoData が割り当てられます。 単純化— ポイントを持たないセルに値を割り当てる際、それらを直接囲むセルの値を平均化します。 この方法により、小さな空隙が除去されます。 リニア— 無効な領域まで TIN 化されたサーフェスを構築し、TIN に対してリニア内挿法を使用して空白セルの値を決定します。 この方法は、データ内の非常に大きな空隙を埋めます (デフォルト)。 Natural Neighbor— Natural Neighbor 内挿法を使用して、ポイントを含まないセルの値を決定します。 この方法を使用する場合は、LAS データセットにクリップ ポリゴンサーフェス制御があることをお勧めします。 内挿タイプ が TIN 化 に設定されている場合、セル値は LAS データセットのポイントとサーフェス制御からメモリー内 TIN サーフェスを構築することで算出されます。 メモリー内 TIN は、出力ラスターのセル値を内挿するために使用されます。 TIN タイプには、以下のオプションがあります。 内挿法 リニア— リニア内挿法を使用してセル値を決定します。 Natural Neighbors— Natural Neighbor 内挿法を使用してセル値を決定します。 間引きタイプ 間引きなし— 中間 TIN サーフェスを構築する際、LAS データセット ポイントは間引きされません。 ウィンドウ サイズ— LAS データセット ポイントは、データ範囲を正方形のビンに分割し、各ビン内のポイントを選択することで間引きされます。 データ エリアを細分化するために使用されるビンのサイズは、解像度 パラメーターに対して提供された値によって決定され、選択されるポイントは 選択方法 パラメーターに対して指定されたオプションに基づきます。 選択方法 最大— 各ウィンドウ サイズ内で最高値を持つポイントが維持されます。 これがデフォルトです。 最小— 各ウィンドウ サイズ内で最小値を持つポイントが維持されます。 平均に最も近い— ウィンドウ サイズ内で全ポイントの平均値に近い値をもつポイントが維持されます。 ポイントの間引きタイプが ウィンドウ サイズ に設定されている場合、データを正方形のグリッドに分割することで、ポイントをサブサンプルしてから出力ラスターを内挿します。 グリッドのサイズは、解像度で指定された値に基づきます。 値の単位は、LAS データセットの水平座標系の距離単位に基づきます。 解像度 値は、ポイントの間引きタイプが ウィンドウ サイズ に設定されている場合に、データを細分化するために使用される 2 次元グリッドの辺の長さになります。 この値の単位は、データの座標系の距離単位に基づきます。	Interpolate
出力データ タイプ (オプション)	出力ラスターに格納される数値のタイプを指定します。 浮動小数点—出力ラスターは 32 ビット浮動小数点を使用します。-3.402823466e+38 から 3.402823466e+38 の範囲の値がサポートされます。 これがデフォルトです。 Integer—出力ラスターは適切な整数のビット深度を使用します。 このオプションは Z 値を最も近い整数に丸め、各ラスター セルの値に整数を書き込みます。	String
サンプリング タイプ (オプション)	出力ラスターのセル サイズを定義するために、サンプリング値 パラメーターを解釈する方法を指定します。 オブザベーション—サンプリング値 は、出力ラスターの列数または行数 (いずれか長い方に基づく) を定義します。 セル サイズは、出力範囲の長い方を、サンプリング値 パラメーターの入力で除算することで算出されます。 最長辺が 23.67 キロメートルのデータセットで観測値 3000 が使用される場合、出力ラスターの解像度は 7.89 メートルになります。 この手法は、迅速に生成できる予測可能なサイズの出力を作成する上で役立ちます。 セル サイズ—セル サイズは サンプリング値 パラメーターで直接定義されます。 これがデフォルトです。	String
サンプリング値 (オプション)	サンプリング タイプ パラメーターと組み合わせて、出力ラスターのセル サイズを定義するために使用される値。	Double
Z 係数 (オプション)	Z 値に乗算する係数。 これは通常、Z 距離単位から X、Y 距離単位に変換する場合に使用されます。 デフォルトは 1 です。この場合、標高値は変更されません。 入力サーフェスの空間参照に距離単位の指定された Z 測地基準系がある場合、このパラメーターは使用できません。	Double

環境

現在のワークスペース, 範囲, 出力座標系, 地理座標系変換, 自動コミット, 出力データのコンフィグレーション キーワード, ラスター統計, セル サイズ, スナップ対象ラスター, ピラミッド, 圧縮

ライセンス情報

• Basic: Spatial Analyst または 3D Analyst が必要
• Standard: はい
• Advanced: はい
