ジオメトリーの最小範囲 → ポリゴン (データ管理ツール)
サマリー
各入力フィーチャまたは各入力フィーチャ グループを囲む、所定の最小範囲のジオメトリーを表すポリゴンを格納するフィーチャクラスを作成します。

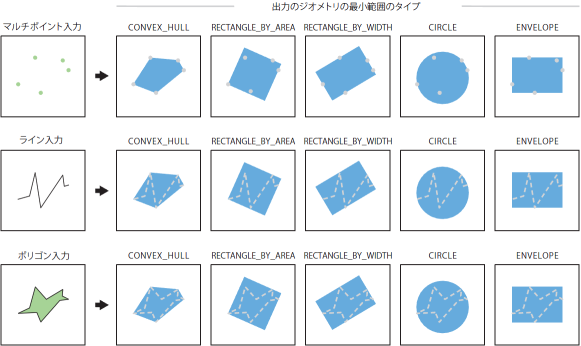

図
使用法
出力ポリゴン フィーチャとその属性は、ジオメトリー タイプおよびグループ化の選択肢をどのように指定するかに応じて異なります。
グループ オプション パラメーターを指定すると、出力ポリゴンと属性に次のような影響がおよびます。
なし を使用すると、入力フィーチャは一切グループ化されなくなります。 入力フィーチャごとに出力ポリゴン フィーチャが作成され、生成されるポリゴンはオーバーラップする場合があります。 入力フィーチャの属性は、出力フィーチャクラスに保持されます。 新しいフィールド
ORIG_FIDが、出力フィーチャクラスに追加され、入力フィーチャ ID に設定されます。すべて を使用すると、すべての入力フィーチャに対して 1 つの出力ポリゴン フィーチャが作成されます。 入力フィーチャの属性は、出力フィーチャクラス内に保持されません。
リスト を使用すると、指定したグループ フィールド内のフィールド値が同じ入力フィーチャ セット同士がそれぞれ、グループとして扱われるようになります。 グループごとに出力ポリゴン フィーチャが作成され、生成されるポリゴンはオーバーラップする場合があります。 グループ フィールド (1 つまたは複数) として使用されている入力フィーチャの属性は、出力フィーチャクラス内に保持されます。
それぞれのジオメトリー タイプは、1 つ以上の一意の計測値によって特徴付けることができます。これらの計測値は、次に示すように、必要に応じて新しいフィールドとして出力に追加できます。 幅、長さ、および直径の値はフィーチャの単位で示され、方向角度 (度 (10 進)) は北から時計方向に計測されます。 接頭辞
MBG_は、最小範囲のジオメトリー フィールドを示します。最小面積の四角形 および 最小幅の四角形 オプションの場合、新しいフィールドと計測値は次のとおりです。
MBG_Width—結果として生成された四角形の短辺の長さ。MBG_Length—結果として生成された四角形の長辺の長さ。MBG_Orientation—結果として生成された四角形の長辺の向き。
エンベロープ オプションの場合、新しいフィールドと計測値は次のとおりです。
MBG_Width—結果として生成された四角形の短辺の長さ。MBG_Length—結果として生成された四角形の長辺の長さ。
凸包 オプションの場合、新しいフィールドと計測値は次のとおりです。
MBG_Width—凸包の 2 頂点間の最短距離 (この距離が頂点の複数のペア間で確認された場合でも、最初に確認された距離が使用されます)。MBG_Length—対蹠ペアまたは対蹠ポイントと呼ばれる、凸包の 2 頂点間の最長距離 (この距離が頂点の複数のペア間で確認された場合でも、最初に確認された距離が使用されます)。MBG_APodX1—対蹠ペアの最初のポイントの X 座標。MBG_APodY1—対蹠ペアの最初のポイントの Y 座標。MBG_APodX2—対蹠ペアの 2 番目のポイントの X 座標。MBG_APodY2—対蹠ペアの 2 番目のポイントの Y 座標。MBG_Orientation—対蹠ペアを接続している想像線の向き。
円形 の場合、新しいフィールドと計測値は次のとおりです。
MBG_Diameter—結果として生成された円の直径。
入力フィーチャの特殊な例では、無効な (面積ゼロの) 出力ポリゴンが生成されます。 このような場合、入力フィーチャの XY 許容値から導き出された小さい値を幅、長さ、または直径として使用して出力ポリゴンが作成されます。 これらのポリゴンは、フィーチャを追跡するためのプレース ホルダーとして機能します。 デフォルトのポリゴン アウトライン幅を使用して、生成されたポリゴンが表示されない場合、それらを表示するには、アウトラインのライン シンボルの幅を太く変更してください。 このような状況の例は、次のような状況のときです。
マルチポイント フィーチャに 1 つのポイントしか含まれていないか、そのようなフィーチャのグループの座標が一致している場合、最小面積の四角形、最小幅の四角形、凸包、および エンベロープ ジオメトリー タイプのポイントの周囲に非常に小さい正方形ポリゴンが作成されます。円 ジオメトリー タイプの場合は、非常に小さい円が作成されます。
MBG_Width、MBG_Length、MBG_Orientation、およびMBG_Diameterの値は、このような状況を示す 0 に設定されます。入力フィーチャまたは入力フィーチャのグループが完全に整合している場合 (例: 水平ライン フィーチャ、垂直ライン フィーチャ、2 ポイントのマルチポイント フィーチャ)、フィーチャの周囲に極小幅の四角形ポリゴンが作成されます。 これは、最小面積の四角形、最小幅の四角形、凸包、および エンベロープ ジオメトリー タイプに適用されます。生成される
MBG_Widthの値は、このような状況を示すゼロに設定されます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
入力フィーチャ。入力フィーチャはポイント、マルチポイント、ライン、ポリゴン、またはマルチパッチです。 |
Feature Layer |
|
出力フィーチャクラス |
出力ポリゴン フィーチャクラス。 |
Feature Class |
|
ジオメトリー タイプ (オプション) |
出力ポリゴンによって表される、最小範囲のジオメトリーのタイプを指定します。
|
String |
|
グループ オプション (オプション) |
各グループを 1 つの出力ポリゴンで囲む入力フィーチャを、どのようにグループ化するかについて指定します。
|
String |
|
グループ フィールド (オプション) |
グループ オプション として リスト を指定した場合に、フィーチャをグループ化する際に使用される入力フィーチャ内のフィールド (1 つまたは複数)。 リスト オプションを使用するには、少なくとも 1 つのグループ フィールドを指定する必要があります。 指定したフィールド (1 つまたは複数) 内の値が同じフィーチャ同士はそれぞれ、グループとして扱われます。 |
Field |
|
ジオメトリー特性を属性として出力に追加 (オプション) |
出力フィーチャクラスのジオメトリー属性を追加するかそれとも省略するかを指定します。
|
Boolean |
環境
現在のワークスペース, スクラッチ ワークスペース, 出力データのデフォルト Z 値, M 座標精度, M 許容値, 出力データの M ドメイン, 出力データの Z ドメイン, 出力座標系, 範囲, 出力データに M 値を含む, 出力データに Z 値を含む, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値
ライセンス情報
- Basic: はい
- Standard: はい
- Advanced: はい
