ポリゴン → ライン (データ管理ツール)
サマリー
ポリゴンの境界線から変換されたライン フィーチャクラスを作成します。 共有セグメントとその隣接ポリゴン フィーチャ ID が解析されるように、ツールのパラメーターを設定できます。 または、内部を囲むライン フィーチャが入力ポリゴンごとに作成されるように、ツールのパラメーターを設定することもできます。

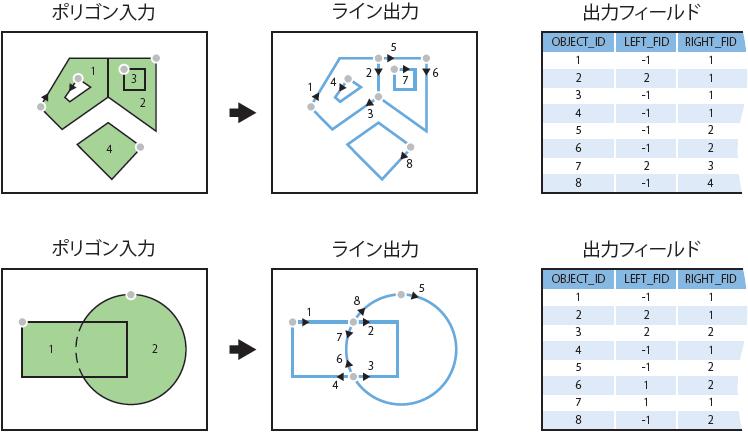

図
使用法
ポリゴン隣接情報を特定して格納 パラメーターがオンの場合、ポリゴンの隣接関係が解析されます。 境界は、交差セグメントや共有セグメントを考慮して、ラインに変換されます。 次のフィールドが出力に追加されます。
LEFT_FID—出力ラインの左側の入力ポリゴンのフィーチャ ID。RIGHT_FID—出力ラインの右側の入力ポリゴンのフィーチャ ID。
入力フィーチャの属性は、出力で保持されません。
プロセスと出力の詳細については、以下のシナリオを参考にしてください。
ポリゴン ジオメトリー内では、外側境界が常に時計回りの方向に格納されます。 ポリゴンに穴がある場合、穴 (つまり、内側) の境界は常に反時計回りの方向に格納されます。 そのため、ポリゴンの外側境界の左側 (外側) および穴境界の左側 (内側) に隣接するポリゴンが存在しない場合、結果として生成されるラインの
LEFT_FID値が -1 に設定され、ポリゴン フィーチャ ID がRIGHT_FIDとして設定されます。あるポリゴンに別のポリゴンが含まれている場合、共有の境界を表す 1 つの出力ラインが、時計回りの方向に生成されます。その
LEFT_FIDは外側ポリゴン フィーチャ ID になるのに対して、RIGHT_FIDは内側ポリゴン フィーチャ ID になります。2 つのポリゴンがその境界の一部を共有している場合、共有セグメントを表す 1 つの出力ラインが生成されます。 ライン方向は任意です。
LEFT_FIDフィールド値とRIGHT_FIDフィールド値は、左側または右側ポリゴン フィーチャ ID になります。あるポリゴンが別のポリゴンとオーバーラップしている場合、各交差境界を 2 回表す 2 つの出力ラインが生成されます。 最初のラインは、オーバーラップしているポリゴンのいずれか 1 つの外側境界線を表し、
LEFT_FIDフィールド値は交差するポリゴン フィーチャ ID、RIGHT_FIDフィールド値は固有のポリゴン フィーチャ ID です。 2 番目のラインは逆方向に配向され、他のポリゴンを分割するため、そのLEFT_FIDフィールド値とRIGHT_FIDフィールド値は他のポリゴン フィーチャ ID と同じになります。入力マルチパート フィーチャは維持されないため、出力ラインはシングル パートになります。
入力フィーチャがパラメトリック カーブ (トゥルー カーブ) の場合、出力ラインはトゥルー カーブを維持します。出力ラインは、分割されてもトゥルー カーブのままです。
このパラメーターは非常に大きなデータセットをタイル化し、パフォーマンスとスケーラビリティーを向上します。
ポリゴン隣接情報を特定して格納 パラメーターがオフの場合、各入力ポリゴンは内部を囲むライン フィーチャに変換されます。 マルチパート ポリゴンはマルチパート ラインに変換されます。
ORIG_FIDフィールドが、各入力ラインのフィーチャ ID とともに出力に追加されます。 入力フィーチャの属性は、出力で保持されます。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力フィーチャ |
入力ポリゴン フィーチャ。 |
Feature Layer |
|
出力フィーチャクラス |
出力ライン フィーチャクラス。 |
Feature Class |
|
ポリゴン隣接情報を特定して格納 (オプション) |
ポリゴン隣接関係を特定し、出力に格納するかどうかを指定します。
|
Boolean |
環境
現在のワークスペース, スクラッチ ワークスペース, 出力データのデフォルト Z 値, M 座標精度, M 許容値, 出力データの M ドメイン, 出力データの Z ドメイン, 出力座標系, 範囲, 出力データに M 値を含む, 出力データに Z 値を含む, XY 座標精度, XY 許容値, Z 座標精度, Z 許容値
ライセンス情報
- Basic: いいえ
- Standard: いいえ
- Advanced: はい
