境界のスムージング (Spatial Analyst ツール)

サマリー

ラスター内のゾーン間の境界を滑らかにします。

境界のスムージングツールの詳細

図

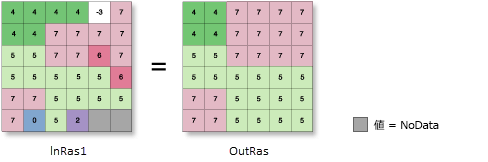

境界のスムージングツールの図 — `OutRas = BoundaryClean(InRas1)`

使用法

境界のスムージング ツールは、ゾーン間の境界をスムージングすることによってラスターをジェネラライズ (または単純化) します。このツールには、入力内のゾーンのセルがスムージングおよび適用されるスムージングの量にどのように影響するかを制御するためのオプションがあります。
このツールは、境界をスムージングするときに拡張 (ディレーション) と縮小 (エロージョン) の数理形態学的手法を適用します (Serra, 1982)。各入力セルは、直近の直交および対角の近傍セルを使用して評価されます。
スムージング処理では、最初に特定の優先度で近傍セルをソートします。この優先度により、近傍セルのどのゾーンが出力内の処理セルの値を置き換えるかが決まります。
優先度は、ゾーンの値またはゾーンのサイズに基づくことができます。 並べ替えタイプ パラメーター (Python では sort_type) は、使用するソートタイプを決定します。

デフォルトの方法 並べ替えなし (Python では NO_SORT) は、ゾーンの値に基づく優先度を評価します。ゾーンのセルの値が大きいほど、小さい値を持つゾーンに拡大する優先度が高くなります。ゾーンのサイズは考慮されません。

ゾーンのサイズ (または総面積) を使用して、優先度をソートできます。サイズは、各ゾーンを構成するセルの数によって決まります。降順設定 (Python では DESCEND) では、ゾーンがサイズで降順にソートされます。ゾーンの総面積が大きいほど、総面積が小さいゾーンに拡大する優先度が高くなります。昇順設定 (Python では ASCEND) では、その逆になります。ゾーンの総面積が小さいほど、総面積が大きいゾーンに拡大する優先度が高くなります。
スムージングの量は 拡張と縮小を 2 度実行 パラメーター (Python では number_of_runs) により制御されます。これは、拡張と縮小の処理を実行する回数を指定します。

設定がオフ (Python では ONE_WAY) の場合、拡張と縮小の処理が 1 回実行されます。設定がオン (Python では TWO_WAY) の場合、拡張と縮小の処理が 2 回実行され、ゾーン境界のスムージングの度合いが大きくなります。

アルゴリズムの詳細については、境界のスムージングおよび大多数フィルターを使用したゾーンエッジのスムージングの境界のスムージングセクションをご参照ください。
8 つの近傍セルすべての値が処理セルと同じ場合、出力セルは入力セルの値を保持します。
このツールに適用されるジオプロセシング環境の詳細については、解析環境と Spatial Analyst をご参照ください。
参考文献:

Serra, J. Image Analysis and Mathematical Morphology, Academic Press, London 1982.

ラベル	説明	データタイプ
入力ラスター	ゾーン間の境界を滑らかにする入力ラスター。整数タイプでなければなりません。	Raster Layer
並べ替えタイプ (オプション)	スムージング処理に使用するソートのタイプを指定します。ソートは、セルを近傍に拡大する優先度を決定します。ソートは、ゾーンの値またはゾーンのサイズに基づくことができます。並べ替えなし—優先度はゾーンの値によって決まります。ゾーンのサイズは考慮されません。ゾーンの値が大きいほど、スムージングされた出力で、小さい値を持つゾーンに拡大する優先度が高くなります。これがデフォルトです。降順—ゾーンがサイズで降順にソートされます。ゾーンの総面積が大きいほど、総面積が小さいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを排除または抑制する傾向にあります。昇順—ゾーンがサイズで昇順にソートされます。ゾーンの総面積が小さいほど、総面積が大きいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを維持または増大する傾向にあります。	String
拡張と縮小を 2 度実行 (オプション)	スムージング処理の実行回数を指定します (2 回または 1 回)。オン—拡張と縮小の操作が 2 回実行されます。最初は、指定したソートタイプに従って操作が実行されます。 2 回目は、逆の優先度で拡張と縮小の操作がさらに実行されます。これがデフォルトです。オフ—ソートタイプに従って、拡張と縮小の操作が 1 回実行されます。	Boolean

ラベル

説明

データタイプ

入力ラスター

ゾーン間の境界を滑らかにする入力ラスター。

整数タイプでなければなりません。

Raster Layer

並べ替えタイプ

(オプション)

スムージング処理に使用するソートのタイプを指定します。ソートは、セルを近傍に拡大する優先度を決定します。

ソートは、ゾーンの値またはゾーンのサイズに基づくことができます。

並べ替えなし—優先度はゾーンの値によって決まります。ゾーンのサイズは考慮されません。ゾーンの値が大きいほど、スムージングされた出力で、小さい値を持つゾーンに拡大する優先度が高くなります。これがデフォルトです。
降順—ゾーンがサイズで降順にソートされます。ゾーンの総面積が大きいほど、総面積が小さいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを排除または抑制する傾向にあります。
昇順—ゾーンがサイズで昇順にソートされます。ゾーンの総面積が小さいほど、総面積が大きいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを維持または増大する傾向にあります。

String

拡張と縮小を 2 度実行

(オプション)

スムージング処理の実行回数を指定します (2 回または 1 回)。

オン—拡張と縮小の操作が 2 回実行されます。最初は、指定したソートタイプに従って操作が実行されます。 2 回目は、逆の優先度で拡張と縮小の操作がさらに実行されます。これがデフォルトです。
オフ—ソートタイプに従って、拡張と縮小の操作が 1 回実行されます。

Boolean

戻り値

ラベル	説明	データタイプ
出力ラスター	ジェネラライズされた出力ラスター。入力内のゾーン間の境界が滑らかになります。出力は常に整数型になります。	Raster

ラベル

説明

データタイプ

出力ラスター

ジェネラライズされた出力ラスター。

入力内のゾーン間の境界が滑らかになります。

出力は常に整数型になります。

Raster

BoundaryClean(in_raster, {sort_type}, {number_of_runs})

名前説明データタイプ

名前	説明	データタイプ
in_raster	ゾーン間の境界を滑らかにする入力ラスター。整数タイプでなければなりません。	Raster Layer
sort_type (オプション)	スムージング処理に使用するソートのタイプを指定します。ソートは、セルを近傍に拡大する優先度を決定します。ソートは、ゾーンの値またはゾーンのサイズに基づくことができます。 `NO_SORT`—優先度はゾーンの値によって決まります。ゾーンのサイズは考慮されません。ゾーンの値が大きいほど、スムージングされた出力で、小さい値を持つゾーンに拡大する優先度が高くなります。これがデフォルトです。 `DESCEND`—ゾーンがサイズで降順にソートされます。ゾーンの総面積が大きいほど、総面積が小さいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを排除または抑制する傾向にあります。 `ASCEND`—ゾーンがサイズで昇順にソートされます。ゾーンの総面積が小さいほど、総面積が大きいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを維持または増大する傾向にあります。	String
number_of_runs (オプション)	スムージング処理の実行回数を指定します (2 回または 1 回)。 `TWO_WAY`—拡張と縮小の操作が 2 回実行されます。最初は、指定したソートタイプに従って操作が実行されます。 2 回目は、逆の優先度で拡張と縮小の操作がさらに実行されます。これがデフォルトです。 `ONE_WAY`—ソートタイプに従って、拡張と縮小の操作が 1 回実行されます。	Boolean

in_raster

ゾーン間の境界を滑らかにする入力ラスター。

整数タイプでなければなりません。

Raster Layer

sort_type

(オプション)

スムージング処理に使用するソートのタイプを指定します。ソートは、セルを近傍に拡大する優先度を決定します。

ソートは、ゾーンの値またはゾーンのサイズに基づくことができます。

NO_SORT—優先度はゾーンの値によって決まります。ゾーンのサイズは考慮されません。ゾーンの値が大きいほど、スムージングされた出力で、小さい値を持つゾーンに拡大する優先度が高くなります。これがデフォルトです。
DESCEND—ゾーンがサイズで降順にソートされます。ゾーンの総面積が大きいほど、総面積が小さいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを排除または抑制する傾向にあります。
ASCEND—ゾーンがサイズで昇順にソートされます。ゾーンの総面積が小さいほど、総面積が大きいゾーンに拡大する優先度が高くなります。このオプションは、スムージングされた出力で、小さいゾーンのセルの広がりを維持または増大する傾向にあります。

String

number_of_runs

(オプション)

スムージング処理の実行回数を指定します (2 回または 1 回)。

TWO_WAY—拡張と縮小の操作が 2 回実行されます。最初は、指定したソートタイプに従って操作が実行されます。 2 回目は、逆の優先度で拡張と縮小の操作がさらに実行されます。これがデフォルトです。
ONE_WAY—ソートタイプに従って、拡張と縮小の操作が 1 回実行されます。

Boolean

戻り値

名前	説明	データタイプ
out_raster	ジェネラライズされた出力ラスター。入力内のゾーン間の境界が滑らかになります。出力は常に整数型になります。	Raster

名前

説明

データタイプ

out_raster

ジェネラライズされた出力ラスター。

入力内のゾーン間の境界が滑らかになります。

出力は常に整数型になります。

Raster

コードのサンプル

BoundaryClean 例 1 (Python ウィンドウ)

次の例では、ゾーン間の境界を、降順で双方向に実行して滑らかにしています。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
OutBndCln = BoundaryClean("land", "DESCEND", "TWO_WAY")
OutBndCln.save("c:/sapyexamples/output/bndcln_des2")

BoundaryClean 例 2 (スタンドアロンスクリプト)

次の例では、ゾーン間の境界を、降順で双方向に実行して滑らかにしています。

# Name: BoundaryClean_Ex_02.py
# Description: Smoothes the boundary between zones
#              by expanding and shrinking it.
# Requirements: Spatial Analyst extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "land"

# Run BoundaryClean
OutBndCln = BoundaryClean(inRaster, "ASCEND", "TWO_WAY")

# Save the output
OutBndCln.save("c:/sapyexamples/output/bndcln_asc2")

環境

自動コミット, セルサイズ, セルサイズ投影法, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, マスク, 出力データのコンフィグレーションキーワード, 出力座標系, 並列処理ファクター, スクラッチワークスペース, スナップ対象ラスター, タイルサイズ

ライセンス情報

Basic: Spatial Analyst が必要
Standard: Spatial Analyst が必要
Advanced: Spatial Analyst が必要
