四角形で抽出 (Spatial Analyst ツール)
サマリー
範囲を指定した四角形に基づいて、ラスターのセルを抽出します。

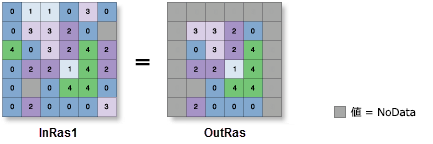

図
OutRas = ExtractByRectangle(InRas1, Extent(1, 0, 5, 5), "INSIDE")使用法
入力ラスターからの追加属性がある場合は、そのまま出力ラスター属性テーブルに引き継がれます。 記録されるプロパティに応じて、一部の属性値は再計算が必要な場合があります。
入力ラスター (Python では
in_raster) の値としてマルチバンド ラスターが指定された場合、すべてのバンドが使用されます。マルチバンド ラスターから選択したバンドを処理するには、まず、コンポジット バンド ツールを使用して、それら特定のバンドから構成されるラスター データセットを作成します。 次に、その結果を 入力ラスター (Python では
in_raster) の値として使用します。デフォルトの出力形式は、ジオデータベース ラスターです。 出力形式として Esri Grid スタックを指定した場合、スタックの名前を数字で開始したり、名前にスペースを使用したり、9 文字を超える名前にしたりすることはできません。
セルが四角形の内部か外部かを判定するには、セルの中心が使用されます。 中心が四角形のアウトライン内にある場合、そのセルの一部が四角形の外にあっても、そのセル全体が内部にあると見なされます。
選択されていないセル位置には、値 NoData が割り当てられます。
入力ラスターが整数の場合、出力ラスターも整数になります。 入力が浮動小数点値である場合、出力も浮動小数点値になります。
このツールに適用されるジオプロセシング環境の詳細については、解析環境と Spatial Analyst をご参照ください。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ラスター |
セルを抽出する入力ラスター。 |
Raster Layer |
|
範囲 |
抽出するエリアを定義する四角形。
座標を手動で入力する場合、アクティブなマップの座標系の座標を数値で指定する必要があります。 マップで、入力した座標と異なる表示単位が使用されることがあります。 南と西の座標にはマイナス値の記号を使用します。 座標は入力ラスターと同じマップ単位で指定します。 |
Extent |
|
抽出エリア (オプション) |
入力四角形の内部のセルと外部のセルのどちらを選択して、出力ラスターに書き込むかを指定します。
|
String |
- 範囲は、アクティブなマップまたはシーンに基づきます。
- 範囲は、マップまたはシーンに描画された四角形に基づきます。
- 範囲は、アクティブなマップ レイヤーに基づきます。 使用可能なレイヤーを選択するか、すべてのレイヤーのデータの範囲 オプションを使用します。 各マップ レイヤーには、次のオプションがあります。
- レイヤーのすべてのフィーチャの範囲。
- 選択したフィーチャの範囲を使用します。
- レイヤーの表示フィーチャの範囲。
- 範囲は、既存のデータセットに基づきます。
- 範囲をクリップボードにコピーしたり、クリップボードから貼り付けたりできます。
- 範囲の座標と座標系をクリップボードにコピーします。
- 範囲はデフォルト値にリセットされます。戻り値
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
出力ラスター |
入力ラスターから抽出したセル値が格納される出力ラスター。 |
Raster |
環境
自動コミット, セル サイズ, セル サイズ投影法, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, マスク, 出力データのコンフィグレーション キーワード, 出力座標系, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ
ライセンス情報
- Basic: Spatial Analyst が必要
- Standard: Spatial Analyst が必要
- Advanced: Spatial Analyst が必要
