観測ポイント (Spatial Analyst ツール)
サマリー

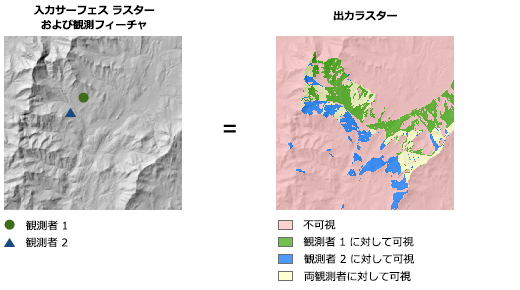

図
使用法
観測ポイントの決定は、コンピューターに負荷がかかる処理です。 処理にかかる時間は、解像度によって変わります。 事前調査の場合、粗いセル サイズにして入力のセル数を減らすこともできます。 最終結果を生成する準備が整ったら、フル解像度のラスターを使用します。
入力ラスターにサンプリング エラーによって発生した望ましくないノイズが含まれている場合、このツールを実行する前に フォーカル統計 ツールの平均オプションのようなローパス フィルターを使用することでラスターを滑らかにすることも考えられます。
各セルの中心の可視または不可視は、セルの中心における高度をローカル水平線に対する高度と比較して決定されます。 ローカル水平線は、観測点と各セルの中心との間にある地形を考慮して計算されます。 観測点がローカル水平線より上にある場合、可視と見なされます。
このツールには、オプションの出力 AGL (地上レベル) ラスターが用意されています。 AGL 出力ラスターの各セルには、1 つ以上の観測点からセルを見通すために、セルに追加する必要がある高さの最小値が記録されます。
入力観測フィーチャに複数の観測点が含まれているとき、出力値はすべての観測点における AGL 値の最小値になります。
入力ラスターをリサンプリングする必要がある場合は、共一次内挿法を使用します。 入力ラスターをリサンプリングする例としては、出力座標系、範囲、またはセル サイズが入力と異なる場合があります。
このツールに適用されるジオプロセシング環境の詳細については、解析環境と Spatial Analyst をご参照ください。
パラメーター
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
入力ラスター |
入力サーフェス ラスター。 |
Raster Layer |
|
入力観測ポイント フィーチャ |
観測点の位置を特定するポイント フィーチャクラス。 最大ポイント数は 16 です。 |
Feature Layer |
|
Z 係数 (オプション) |
サーフェス Z 単位あたりの地表 X,Y 単位の数。 z 単位の測定基準が入力サーフェスの xy 単位と異なる場合、z 係数を使用して z 測定単位を調整します。 最終的な出力サーフェスを計算する際、入力サーフェスの Z 値に Z 係数が乗算されます。 X,Y 単位と Z 単位の測定基準が同じ場合、Z 係数は 1 これがデフォルトです。 X,Y 単位と Z 単位の測定基準が異なる場合は、Z 係数に適切な値を設定する必要があります。Z 係数が適切でないと、正しい結果が得られません。 たとえば、Z 単位がフィートであり、X、Y 単位がメートルの場合、Z 係数 0.3048 を使用して Z 単位をフィートからメートルへ変換します (1 フィート = 0.3048 メートル)。 |
Double |
|
地球の曲率を使用 (オプション) |
地球の曲率の補正を適用するかどうかを指定します。
|
Boolean |
|
屈折係数 (オプション) |
大気中での可視光線の屈折係数。 デフォルト値は 0.13 です。 |
Double |
|
出力 AGL (地上レベル) ラスター (オプション) |
出力 AGL (地上レベル) ラスター。 AGL の出力は、見えないセルが 1 つ以上の観測点から見えるようにするためにセルに追加する必要がある最小の高さで各セルの値が構成されるラスターとなります。 この出力ラスターでは、すでに見通せるセルには値 0 が設定されます。 |
Raster Dataset |
戻り値
| ラベル | 説明 | データ タイプ |
|---|---|---|
|
出力ラスター |
出力ラスター。 出力では、各ラスターのサーフェス位置から見える観測点を正確に特定します。 |
Raster |
環境
自動コミット, セル サイズ, セル サイズ投影法, 圧縮, 現在のワークスペース, 範囲, 地理座標系変換, マスク, 出力データのコンフィグレーション キーワード, 出力座標系, スクラッチ ワークスペース, スナップ対象ラスター, タイル サイズ
ライセンス情報
- Basic: Spatial Analyst または 3D Analyst が必要
- Standard: Spatial Analyst または 3D Analyst が必要
- Advanced: Spatial Analyst または 3D Analyst が必要
