Инструменты пересечения

Инструменты редактирования пересечения используют аналитическую геометрию, чтобы найти и замкнуть указатель к вычисленным местоположениям, например, где пересекаются два перекрывающихся расстояния. Инструменты пересечения доступны на панели инструментов построения, когда вы рисуете объект с помощью инструмента построения объектов.

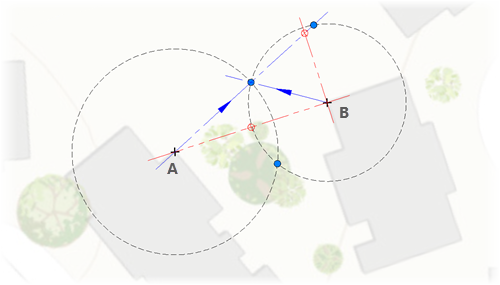

На следующей схеме показано, как инструменты пересечения находят и показывают точки пересечения заданных направлений и расстояний от двух известных местоположений, показанных как точки A и B:

Когда коррекция пересчета полевых измерений в грид включена, инструменты пересечения перехода от наземных измерений к гриду рассматривают ваши входные значения как наземные измерения. Угол сдвига применяется к направлениям, а расстояния умножаются на коэффициент расстояния. Это происходит в режиме реального времени, когда вы задаете измерения построений.


Инструмент	Описание	Коэффициент расстояния при пересчете полевых измерений в грид.	Смещение направления при пересчете полевых измерений в грид.
Расстояние Расстояние	Создание точки или вершины там, где пересекаются два расстояния
Направление Расстояние	Создание точки или вершины там, где пересекаются направление и расстояние
Направление Направление	Создание точки или вершины там, где пересекаются два направления
Пересечение	Создание точки или вершины на предполагаемом пересечении
Середина	Создание точки или вершины посередине между двумя местоположениями
