Замена геометрии объекта

Инструмент Заменить геометрию заменяет геометрию элемента геометрией скетча, созданной с помощью инструмента построения объекта, или геометрией существующего элемента. Этот инструмент находится на панели Изменить объекты.

При замене геометрии объекта учитывайте следующее:

• На панели инструментов отображаются только инструменты построения, относящиеся к выбранному объекту. Инструменты, которые создают другие типы геометрии, не отображаются.

• Чтобы выбрать и создать допустимую геометрию для объекта с пустой геометрией, выберите его строку в исходной таблице атрибутов.

Инструкции по переносу геометрии с помощью поля Shape приведены в разделе Перенос геометрии объекта.

Чтобы заменить геометрию существующего объекта, выполните следующие действия:

1. Откройте карту, содержащую объекты для замены, или добавьте слой на карту.

   Дополнительные сведения о добавлении слоев см. в разделе Добавление слоев к карте или сцене.

   Подсказка:

   Перед редактированием убедитесь, что редактируемые вами слои доступны для редактирования, настройки замыкания повышают эффективность и точность вашего рабочего процесса, а система координат, назначенная активной карте, соответствует типу выполняемого редактирования.

   Основной список настроек приведен в разделе Настройка параметров для редактирования.

2. На ленте щелкните вкладку Редактирование. В группе Объекты щелкните Изменить .

   Появится панель Изменить объекты.

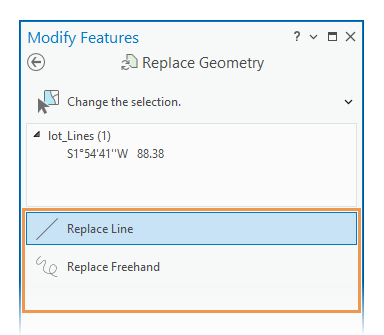

3. Щелкните инструмент Заменить геометрию .

   Чтобы найти этот инструмент, разверните Изменить форму или введите Заменить в текстовом окне Поиск.

   Подсказка:

   На ленте, на вкладке Редактировать щелкните этот инструмент в разделе Инструменты, чтобы открыть его за один шаг.

   Откроется инструмент, автоматически запустится инструмент Выбрать объект .

4. Выберите объект, который вы хотите заменить.

   Если в данный момент объект выделен, инструмент выборки выведет сообщение Изменить выборку.

   Если выбрано более одного объекта, на панели появится уведомление Выберите один объект . Чтобы сделать выборку более точной, щелкните объект правой кнопкой мыши и выберите пункт Снять выборку или Выбрать только это .

   Выбранный объект отображается в режиме выделения, а инструменты построения объектов, соответствующие его типу геометрии, отображаются на панели инструментов. Инструменты, которые создают другие типы геометрии, не отображаются.

5. Щелкните инструмент построения на панели инструментов и нарисуйте геометрию нового объекта.



   На панели инструментов отображаются только те инструменты построения, которые создают геометрию для выбранного объекта.

   Подсказка:

   Чтобы заменить геометрию на геометрию существующего объекта, щелкните правой кнопкой мыши исходный объект и выберите команду Заменить скетч . Инструкции по использованию этой команды приведены в разделе Замена геометрии скетча.

   Доступны следующие инструменты построения:

   Точечные объекты:

   Заменить точку	Щелкните карту, чтобы заменить геометрию выбранного объекта.
   Заменить точку на конце линии	С помощью инструментов построения на панели инструментов нарисуйте временную линию, чтобы задать расстояние смещения, и щелкните Готово или нажмите клавишу F2, чтобы заменить геометрию выбранного объекта.

   Линейные объекты:

   Заменить линию	Используйте инструменты построения на панели инструментов, чтобы нарисовать новую геометрию, и щелкните Готово или нажмите клавишу F2, чтобы заменить геометрию выбранного объекта.
   Заменить произвольную линию	Щелкните карту и переместите курсор, чтобы создать линейный скетч произвольной формы. Щелкните карту, чтобы завершить скетч и заменить геометрию выбранного объекта.

   Полигональные объекты:

   Замена полигона	Используйте инструменты построения на панели инструментов, чтобы нарисовать скетч геометрии, и щелкните Готово или нажмите клавишу F2, чтобы заменить геометрию выбранного объекта.
   Заменить круг	Щелкните карту, чтобы создать центральную точку. Переместите курсор и щелкните карту еще раз, чтобы задать радиус, или щелкните правой кнопкой мыши и введите радиус. Чтобы получить доступ к дополнительным командам контекстного меню, щелкайте правой кнопкой мыши. Последний щелчок завершает создание скетча и заменяет геометрию выбранного элемента. Щелкните стрелку ниспадающего меню, чтобы выбрать инструмент.
   Заменить прямоугольник	Щелкните на карте, чтобы создать первый угол. Переместите курсор и снова щелкните карту, чтобы задать направление, а затем щелкните, чтобы задать длину и ширину. Чтобы получить доступ к дополнительным командам контекстного меню, щелкайте правой кнопкой мыши. Последний щелчок завершает создание скетча и заменяет геометрию выбранного элемента. Щелкните стрелку ниспадающего меню, чтобы выбрать инструмент.
   Заменить эллипс	Щелкните карту, чтобы создать центральную точку. Переместите курсор и снова щелкните карту, чтобы задать направление, а затем щелкните, чтобы задать ширину и высоту. Чтобы получить доступ к дополнительным командам контекстного меню, щелкайте правой кнопкой мыши. Последний щелчок завершает создание скетча и заменяет геометрию выбранного элемента. Щелкните стрелку ниспадающего меню, чтобы выбрать инструмент.
   Заменить произвольную линию	Щелкните карту и переместите курсор, чтобы создать линейный скетч произвольной формы. Щелкните карту, чтобы завершить скетч и заменить геометрию выбранного объекта.
