Построение маршрута

Доступно с лицензией Location Referencing.

Маршруты создаются в сети LRS с использованием объектов центральной линии, которые определяют местоположение и геометрию маршрута.

Объекты центральной линии, используемые для создания маршрутов, существуют в классе объектов центральной линии и могут быть оцифрованы в класс объектов центральной линии (с использованием аэрофотосъемки или других базовых карт в качестве ориентира), скопированы и вставлены из других классов объектов или импортированы из файлов САПР или других источников данных, поддерживаемые ArcGIS.

Бета-версия:

Вы можете использовать ArcGIS Pro Assistant (бета-версия) для построения маршрутов и управления рабочим процессом.

Примечание:

• При редактировании сети, поддерживающей линии, с новым маршрутом также создается линия.

• Для запуска этого инструмента на карте должны присутствовать классы центральной линий и сетевых объектов.

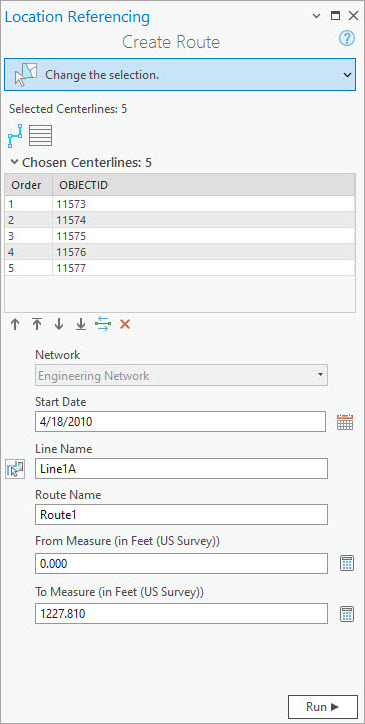

• Дополнительная таблица атрибутов отображается на панели Построить маршрут, если в вашем классе сетевых объектов есть дополнительные поля. Вы можете ввести здесь имя маршрута, если сеть настроена на использование ID маршрута, созданного пользователем.

• При создании маршрутов соблюдаются правила калибровки промежутков.

Рабочий процесс создания маршрута

Чтобы создать маршрут, выполните следующие действия:

1. Добавьте на карту центральную линию и класс сетевых объектов.

   Либо откройте карту, на которой присутствуют центральные линии и класс сетевых объектов.

   Примечание:

   • В модели данных LRS в каждом местоположении может быть только одна центральная линия. Убедитесь, что центральные линии, используемые вами для редактирования, не пересекаются с другими центральными линиями в LRS.

   • Сети с версиями ветвей, включая любые сети, настроенные с использованием созданным пользователем ID маршрута, должны редактироваться через сервис объектов.

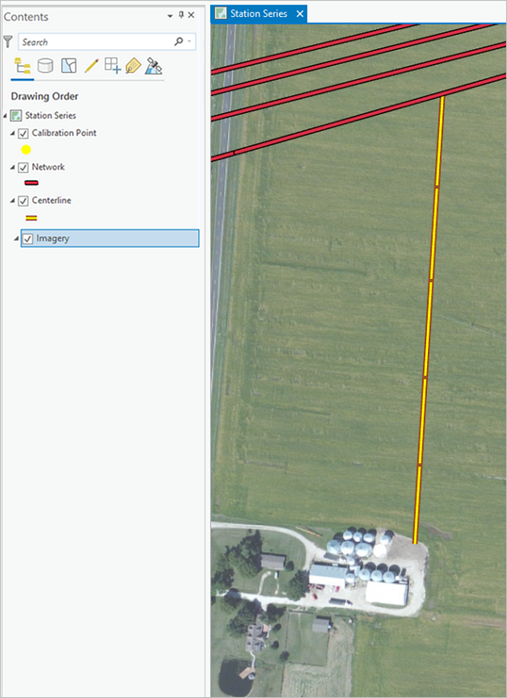

2. Увеличьте масштаб до местоположения, где вы хотите построить маршрут.

   Перед созданием маршрута объекты центральной линии маршрута должны существовать в классе объектов центральной линии.



3. На вкладке Location Referencing в группе Маршруты щелкните Создать .



   Появится панель Построить маршрут с инструментом Выбрать прямоугольником по умолчанию.

4. Выберите одну или несколько центральных линий прямоугольником в месте нового маршрута.

   Вы также можете щелкнуть стрелку ниспадающего списка Выбрать одну или несколько центральных линий, чтобы выбрать один из инструментов выборки: Выбрать полигоном , Выбрать лассо , Выбрать окружностью , Выбрать линией или Выбрать трассировкой .

   Либо используйте инструменты интерактивной выборки на вкладке Карта выполнив одно из следующих действий:

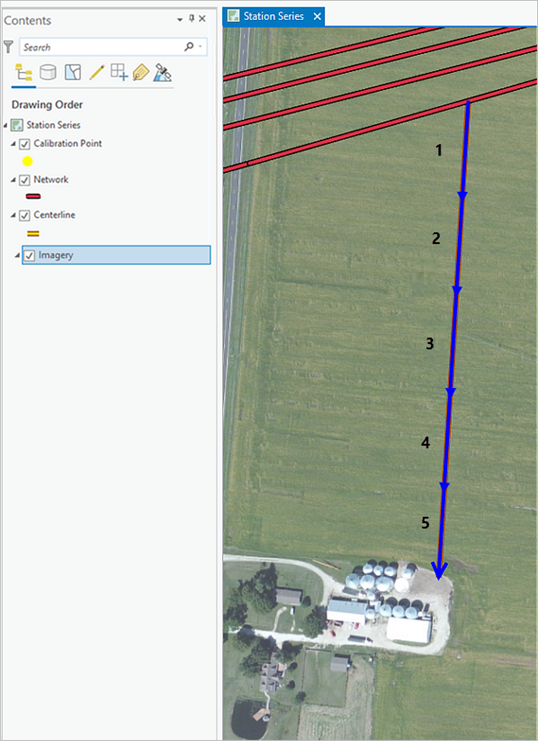

   Выбранные центральные линии выделяются на карте, и на панели **Построить маршрут **появляется кнопка Разрешить выбор одной или нескольких центральных линий . Количество Выбранных центральных линий показано над таблицей.

   Подсказка:

   • Направление оцифровки определяет направление калибровки, увеличиваясь в направлении оцифровки. Вы можете изменить направление выбранных центральных линий, используя кнопку Перевернуть направление центральных линий . Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.

   • Вы можете оставить выбранные центральные линии после создания маршрута, отметив опцию Оставить выбранными центральные линии в опциях Location Referencing.

   • Если центральная линия была создана, как кривая, Pipeline Referencing преобразует кривую в уплотненный полилинейный объект.



5. Щелкните Разрешить выбор одной или нескольких центральных линий .

   На панели Построить маршрут появится таблица с каждой выбранной центральной линией в пронумерованной строке, соответствующей порядку выборки. Выбранные центральные линии нумеруются на карте и выделяются. Количество Выбранных центральных линий показано над таблицей.



6. Можно также выбрать одну или несколько строк в столбце Порядок и воспользоваться кнопками под таблицей, чтобы изменить порядок выбора центральных линий. Можно и перетащить строки для изменения порядка.

   Изменения в порядке выборки в таблице также отображаются на карте.

   Инструменты, доступные в таблице центральных линий

   Инструмент	Имя инструмента	Описание инструмента
   	Разрешить выбор одной или нескольких центральных линий	Позволяет выбрать центральные линии на карте и отобразить их в таблице в порядке выборки. Используйте кнопки перемещения под таблицей или перетащите строки, чтобы изменить порядок выбранных центральных линий.
   	Очистить выбранные центральные линии	Очищает выбранные центральные линии и сохраняет выбранные центральные линии. Вы можете сделать выбор после щелчка по этой кнопке или повторно щелкнуть кнопку Разрешить выбор одной или нескольких центральных линий .
   	Переместить выбранные центральные линии выше	Перемещает одну или несколько выбранных центральных линий вверх на строку в порядке таблицы.
   	Переместить выбранные центральные линии наверх	Перемещает одну или несколько центральных линий в верхнюю часть таблицы.
   	Переместить выбранные центральные линии ниже	Перемещает одну или несколько центральных линий вниз по строке в порядке таблицы.
   	Переместить выбранные центральные линии вниз	Перемещает одну или несколько центральных линий в нижнюю часть таблицы.
   	Перевернуть направление центральных линий	Обращает направление выбранных центральных линий. Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.
   	Удалить выбранные центральные линии	Удаляет выбранную центральную линию из порядка таблицы, но оставляет ее выбранной.

   Подсказка:

   Чтобы изменить поле отображения в таблице центральных линий, щелкните правой кнопкой класс пространственных объектов центральных линий на панели Содержание и выберите Свойства в контекстном меню. Щелкните вкладку Отобразить в диалоговом окне Свойства слоя, и щелкните стрелку ниспадающего списка Поле отображения, чтобы изменить его значение. На предыдущем изображении поле отображения OBJECTID.

7. Щелкните стрелку ниспадающего списка Сеть и выберите сеть, к которой хотите добавить маршрут.

   Примечание:

   Чтобы редактировать с помощью сервисов объектов, сеть LRS должна быть опубликована с возможностью Системы линейных координат и Управление версиями.

8. Щелкните кнопку Календарь рядом с Датой начала, чтобы выбрать дату начала для маршрута.

   Подсказка:

   Вы также можете дважды щелкнуть текстовое окно Дата начала, чтобы вставить текущую дату, или ввести дату в текстовое окно Дата начала.

9. Если создается маршрут в сети, поддерживающей линии, введите имя в текстовом окне Имя линии.

   Создайте маршрут на новой или существующей линии:

   • Чтобы создать маршрут на новой линии, введите имя линии в текстовое окно Имя линии. Имя линии должно быть уникальным в выбранной сети.

   • Чтобы создать маршрут на существующей линии, введите имя существующей линии или используйте кнопку Выбрать линию на карте , чтобы выбрать существующую линию на карте.

10. Введите имя маршрута в поле Имя маршрута.

    Значение имя маршрута для выбранной сети должно быть уникальным для каждого временного среза.

11. Введите значение в текстовое окно Измерение От. По умолчанию это 0.000.

    Чтобы вычислить значение начального измерения, выполните следующее:

    1. Введите значение в текстовое окно Измерение До.

    2. Щелкните кнопку Пересчитать измерение От рядом с текстовым окном Измерение От.

12. Обновите значение Измерение До если необходимо.

    Примечание:

    • Z-значения учитываются при расчете геометрической длины центральных линий.

      Узнайте, каким образом центральные линии и маршруты поддерживают z-значения

    По умолчанию в значение Измерение До автоматически подставляется геометрическая длина выбранной центральной линии.

    Примечание:

    Для инженерной сети измерения могут быть введены как значения пикетов в формате 00+00.00 или 00+00.000.

    Чтобы вычислить значение Измерения До, выполните следующее:

    1. Обновите значение Измерение От если необходимо.

    2. Щелкните кнопку Пересчитать измерение До рядом с текстовым окном Измерение До.

13. При необходимости заполните дополнительные атрибуты поля в классе сетевых объектов.

    Поля атрибутов на панели Построить маршрут поддерживают домены кодированных значений и диапазонов. Это полезно, если вы хотите ограничить значения атрибутов предопределенным списком или диапазоном значений.

    Примечание:

    Чтобы скопировать атрибуты из существующего маршрута, щелкните Копировать значения атрибутов, выбрав маршрут на карте и выберите существующий маршрут.

14. Щелкните Запустить.

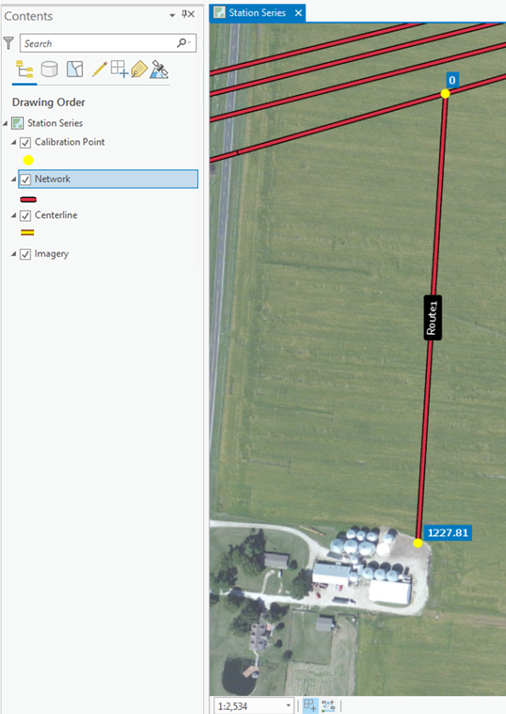

    Создание маршрута завершено.

    Примечание:

    • Если изменение маршрута приведет к появлению одного или нескольких реальных промежутков на маршруте, появится запрос, предупреждающий вас перед запуском инструмента. Если вы не планируете создавать маршрут с промежутком, щелкните Нет.

    • Если в редактируемом маршруте уже есть один или несколько реальных промежутков, и при редактировании не было введено никаких дополнительных реальных промежутков, запрос не появляется.

    • Вы можете отключить это предупреждение, сняв отметку Предупреждать перед редактированием маршрута, которое может привести к появлению физических разрывов, в параметрах Location Referencing.

    Подсказка:

    • На вкладке Location Referencing в группе Инструменты щелкните Идентифицировать маршруты и щелкните новый маршрут на карте, чтобы увидеть информацию о нём. Либо поместите курсор на маршрут, чтобы отобразить на карте информацию о маршруте и измерении. Маршрут и измерение обновляются при перемещении курсора. Если в местоположении существует несколько маршрутов и измерений, все они отображаются.

    • Вы можете задать опции масштабирования карты для отображения маршрута и информации об измерениях в опциях Location Referencing.

    • Опция Оставить выбранными центральные линии в опциях Location Referencing полезна, если вы создаёте маршрут в инженерной сети и хотите создать другой для непрерывной сети с теми же центральными линиями, или наоборот.



Сценарий построения сложного маршрута

Примеры создания сложных маршрутов, включая кольцевые, в виде леденца на палочке, ветвящиеся, альфа и бесконечные маршруты, приводятся далее.

Кольцевой маршрут

В следующем примере четыре центральные линии (CL1, CL2, CL3 и CL4) используются для построения кольцевого маршрута:

Калибровочные точки добавляются в начале цикла (0), конце цикла (10), а также в трети (3,33) и двух третях цикла (6,67).

Маршрут в виде леденца на палочке

В следующем примере две центральные линии (CL1, CL2) используются для создания маршрута в виде леденца на палочке:

МаршрутX создается с калибровочными точками в начале участка ручки (0), в конце участка петли (12), а также на трети (5,33) и двух третях участка петли (8,67).

Во втором примере две центральные линии (CL1, CL2) с разными направлениями по сравнению с приведенным выше примером используются для создания маршрута в виде леденца на палочке.

МаршрутX создается с калибровочными точками в начале участка петли (0), на трети (3,33) и двух третях участка петли (6,67) и на участке палочки (12) на конце леденца на палочке.

Разветвленный маршрут

В следующем примере две центральные линии (CL1, CL2) используются для создания разветвленного маршрута:

МаршрутX создается с калибровочными точками в начале ветви, в конце ветви, а также в начале и конце воображаемого края ветви.

Во втором примере две центральные линии (CL1, CL2) используются для создания разветвленного маршрута.

МаршрутX создается с калибровочными точками в начале ветви, в конце ветви, а также в начале и конце воображаемого края ветви.

Маршрут альфа

В следующем примере три центральные линии (CL1, CL2, CL3) используются для построения маршрута альфа:

МаршрутX создается с калибровочными точками в начале (0) и конце (16) альфа-части, а также в трети (6,33) и двух третях (9,67) части петли.

Маршрут в виде гантели

В следующем примере три центральные линии (CL1, CL2, CL3) используются для построения маршрута в виде гантели.

МаршрутX создается с калибровочными точками в начале (0) и конце (18) гантели, а также на трети (2,67 и 12,67) и двух третях (5,33 и 15,33) каждой части петли.

Бесконечный маршрут, который начинается и заканчивается на перекрестке

В следующем примере одна центральная линия (CL1) используется для создания маршрута бесконечной петли, который начинается и заканчивается на перекрестке:

МаршрутX создается с калибровочными точками в начале (0) и конце (20) бесконечного маршрута, а также на трети (3,33 и 13,33) и двух третях (6,67 и 16,67) каждого участка петли.

В следующем примере одна центральная линия (CL1) используется для создания бесконечной петли, которая начинается и заканчивается петлей.

МаршрутX создается с калибровочными точками в начале (0) и конце (10) бесконечного маршрута, а также в середине (1,25 и 8,75) каждого пути в первичном цикле, а также в трети (4,17) и двух третях (5.83) вторичного цикла.

Маршрут в наборе данных инженерной сети

У объектов центральных линий в классе линейных объектов Pipeline, участвующих в создании маршрута в наборе данных инженерной сети, могут быть поля измерения, заполненные начальными и конечными измерениями.

Примечание:

• Если измерения не предоставляются используемым классом объектов центральной линии, инструменты редактирования маршрута LRS предоставляют начальные и конечные измерения на маршруте.

• Используйте инструмент Настроить классы объектов инженерной сети, чтобы настроить класс линейных объектов Pipeline для использования с LRS.

• Используйте инструмент Обновить измерения из LRS, чтобы заполнить значения измерения класса линейных объектов Pipeline.

При использовании нескольких осевых линий у совпадающих точек объектов осевых линий должны быть одинаковые измерения. Начальные и конечные измерения маршрута заполняются с использованием этих значений измерений.

В следующем примере соответствующие точки осевых линий совпадают. Значение измерения конца CL1 совпадает со значением измерения начала CL2 (14). В такой ситуации маршрут может быть создан.

RouteX создается из CL1 и CL2. Калибровочные точки создаются на концах осевых линий.

В следующем примере соответствующие точки осевых линий не совпадают. Измерение конца CL1 не совпадает с измерением начала CL2 (16, 14). В такой ситуации маршрут создать нельзя.

В следующем примере соответствующие точки центральных линий совпадают, но измерения начала и конца CL2 одинаковы (19). Маршрут не может быть создан, потому что он будет немонотонным.
