Перестроение маршрута

Доступно с лицензией Location Referencing.

В течение срока службы трубопровода, геометрия и длина маршрута могут меняться. Участки маршрута обновляются, в то время как другие добавляются. Серьезные изменения, такие как забота об окружающей среде, постройка новой насосной станции или ремонтные работы, могут потребовать изменения геометрии и длины маршрута. ArcGIS Pipeline Referencing использует центральные линии, чтобы выполнить перестроение. Инструмент Перестроить маршрут используется для перестроения одного маршрута или для перестроения нескольких смежных маршрутов, являющихся частью одной линии.

Объекты центральной линии, используемые для перестроения, могут быть существующими объектами в классе объектов центральной линии, быть оцифрованы в класс объектов центральных линий (с использованием аэрофотосъемки или других базовых карт для руководства), скопированы и вставлены из других классов объектов или импортированы из файлов САПР или других источников данных, поддерживаемых ArcGIS.

Бета-версия:

Вы можете использовать ArcGIS Pro Assistant (бета-версия) для перестроения маршрутов и управления рабочим процессом.

В следующих таблицах перечислены параметры, используемые в инструменте Перестроение маршрута.

Параметры, используемые в инженерных сетях

Параметр	Описание
Сеть	Сеть, в которой существуют маршруты, поддерживающие инженерную сеть.
Дата вступления в силу	Дата, когда перестроение произошло на месте.
Исходный маршрут: Имя маршрута От	Маршрут, с которого начинается перестроение.
Исходный маршрут: Измерение От	Измерение для исходного маршрута, где начинается перестроение, показано зеленой точкой.
Исходный маршрут: Имя маршрута До	Маршрут, на котором заканчивается перестроение. В случае, когда перестроение выполняется на одном маршруте, исходный маршрут и целевой маршрут совпадают.
Исходный маршрут: Измерение До	Измерение для целевого маршрута, где заканчивается перестроение, показано красной точкой.
Перестроенный маршрут: Измерение От	Начальное измерение для перестроенной части.
Перестроенный маршрут: Измерение До	Конечное измерение для перестроенной части.
Перестроенный маршрут: Отказ от маршрута(ов)	Выберите, следует ли отказаться от исходных маршрутов или исключить их.
Перестроенный маршрут: Перекалибровать маршрут по направлению движения	Выберите, будет ли инструмент перекалибровывать маршрут по направлению движения от измерений перенастройки.

Параметры, используемые для непрерывных сетей

Параметр	Описание
Сеть	Сеть, в которой существуют непрерывные маршруты.
Дата вступления в силу	Дата, когда перестроение произошло на месте.
Исходный маршрут: Имя маршрута	Маршрут, для которого происходит перестроение.
Исходный маршрут: Измерение От	Измерение для исходного маршрута, где начинается перестроение, показано зеленой точкой.
Исходный маршрут: Измерение До	Измерение для исходного маршрута, где заканчивается перестроение, показано красной точкой.
Перестроенный маршрут: Измерение От	Начальное измерение для перестроенной части.
Перестроенный маршрут: Измерение До	Конечное измерение для перестроенной части.

Сценарии перестройки маршрута

В следующем примере МаршрутX имеет начальное измерение 0 и конечное измерение 10 до перестройки. Порядок линий 100.

В этом примере начальные и конечные измерения перестроенного участка части маршрута предложены Pipeline Referencing.

Перед перестройкой регион редактирования МаршрутX имеет начальное измерение 2 и конечное измерение 6.

Пример 1: Источник
Маршрут От	RouteX
Измерение От	2
Маршрут До	RouteX
Измерение До	6
Перекалибровка	Да

После перестройки МаршрутX перестраивается с обновленными измерениями по направлению движения из-за повторной калибровки. Порядок линий остается равным 100.

Пример 1: Перестроенный
Измерение От	2
Измерение До	10
Перекалибровка	Да

Во втором примере повторная калибровка по направлению движения после перестроенной части маршрута не выполняется. Это приводит к выравниванию местоположения конечного измерения перестроенного маршрута.

Пример 2: Источник
Маршрут От	RouteX
Измерение От	2
Маршрут До	RouteX
Измерение До	6
Перекалибровка	Нет

После перестроения создается новый маршрут (МаршрутA) от начала исходного маршрута до конца перестроенного участка, который является конечной точкой измерения перестроенного маршрута. МаршрутуA имеет порядок линий 100, а порядок линий МаршрутаX изменяется на 200.

Пример 2: Перестроенный
Измерение От	2
Измерение До	10
Новый маршрут	RouteA
Перекалибровка	Нет

В качестве альтернативы, если конечное измерение перестроенного маршрута изменяется перед запуском инструмента, возникает уравнение в местоположении начального измерения и создаются два новых маршрута.

Примечание:

Уравнение может возникнуть, если не использовать измерения, предложенные Pipeline Referencing.

Пример 3: Источник
Маршрут От	RouteX
Измерение От	2
Маршрут До	RouteX
Измерение До	6
Перекалибровка	Да

После перестройки первый новый маршрут (МаршрутA) начинается и заканчивается на перестроенном участке. Второй новый маршрут (МаршрутB) начинается с конца перестроенного участка и продолжается до конца исходного маршрута. Порядок линий МаршрутаX остается равным 100, МаршрутA получает порядок линий 200, а МаршрутB получает порядок линий 300.

Аналогично, если начальное и конечное измерения перестроенного маршрута изменены так, что в месте начального и конечного измерения создаётся уравнение, и отмечена опция Перекалибровать маршрут по направлению движения, то создаются два маршрута. Первый новый маршрут (RouteA) начинается и заканчивается на перестроенном участке. Второй новый маршрут (МаршрутB) начинается с конца перестроенного участка и продолжается до конца исходного маршрута.

Пример 3: Перестроенный
Измерение От	3
Измерение До	10
Новый маршрут	RouteA
Новый маршрут	RouteB
Перекалибровка	Нет

В четвертом случае, если начальное измерение перестроенного маршрута изменено таким образом, что в результате получается уравнение, что может произойти, если предложенные измерения Pipeline Referencing не используются и отмечена опция Перекалибровать маршрут по направлению движения, то создается новый маршрут.

Пример 4: Источник
Маршрут От	RouteX
Измерение От	2
Маршрут До	RouteX
Измерение До	6

Новый маршрут (МаршрутА) начинается с начала перестроенного участка и продолжается до конца исходного маршрута. Порядок линий МаршрутаX остается равным 100, а МаршрутA получает порядок линий 200.

Пример 4: Перестроенный
Измерение От	3
Измерение До	12
Новый маршрут	RouteA
Перекалибровка	Да

Переназначение отмененного маршрута

Опция по умолчанию в Pipeline Referencing - переназначить любые перестроенные маршруты на отмененные (новые маршруты в сети), а не исключать их. Описанный ранее рабочий процесс по-прежнему применим к перестройке. Вместо исключения существующих маршрутов с даты вступления в силу правок создаются отмененные маршруты для представления активов, которые все еще присутствуют, но не используются.

Оставьте Переназначение на отмененные маршруты отмеченным, чтобы отображались имена любых отмененных маршрутов, которые создаются, а также линия, к которой они принадлежат.

Вы также можете указать любые необходимые атрибуты для отмененного маршрута или маршрутов в это время или отметить Применить значения ко всем маршрутам, чтобы указать одинаковые значения для всех отмененных маршрутов.

На следующих схемах показаны до и после переназначения отмененных маршрутов с суффиксом _ab:

Примечание:

Если появляется сообщение о получении блокировок или согласовании, предотвращение конфликтов включено.

После выбора маршрута инструмент попытается снять блокировку маршрута, если блокировка маршрута получена активным пользователем в другой версии, а значение свойства статуса снятия блокировка равно Да.

Сценарий перестройки сложного маршрута

Создание перестройки сложных маршрутов, включая кольцевые, в виде леденца на палочке, с промежутками, ветвящиеся и бесконечные маршруты, приводятся далее.

Перестройка на кольцевом маршруте

Маршрут перестраивается с измерения 0 на измерение 4, то есть от начала до середины маршрута. В следующем примере у МаршрутX начальное измерение 0 и конечное измерение 12 до перестройки.

Без последующей перекалибровки по ходу движения точка уравнения создается на измерении 4 МаршрутаX. Это приводит к созданию нового маршрута (RouteA) с измерениями От 0 и измерением До 9,5.

МаршрутуA назначается порядок линий 100, а порядок линий МаршрутаX изменяется на 200.

Перестройка на маршруте в виде леденца на палочке

МаршрутX перестраивается с измерения 0 на измерение 15. В следующем примере у МаршрутX начальное измерение 0 и конечное измерение 15 до перестройки.

Поскольку перестройка выполняется от середины к концу, перекалибровка по ходу движения не применяется. МаршрутX перестраивается с начальным измерением 0 и конечным измерением 17. Перестроенной секции присвоены измерения с 8 по 17.

Порядок линий остается неизменным.

Перестройка на маршруте с промежутками

МаршрутX перестраивается с измерения 1 на измерение 3. В следующем примере у маршрута с промежутками начальное измерение 0 и конечное измерение 4 до перестройки.

Без последующей перекалибровки по ходу движения точка уравнения создается на измерении 3 МаршрутаX. Это приводит к созданию нового маршрута (МаршрутS) с измерениями От 0 и измерением До 11.

В результате МаршрутуA назначается порядок линий 100, а порядок линий МаршрутаX изменяется на 200.

Перестройка на бесконечном маршруте

МаршрутX перестраивается с измерения 7 на измерение 11. В этой перестройке предложенное начальное измерение не используется. Начальное измерение 10 для секции перестройки является входным значением, а конечное измерение 16 рассчитывается с использованием геометрической длины центральной линии. В следующем примере у МаршрутX начальное измерение 0 и конечное измерение 24 до перестройки.

Поскольку предлагаемое измерение не используется, точка уравнения создается на измерении 7 МаршрутаX, в результате чего создается новый маршрут (МаршрутA). Без последующей перекалибровки по ходу движения создается еще одна точка уравнения на измерении 16 МаршрутаА. Это приводит к созданию другого нового маршрута (RouteB) с измерениями От 11 и измерением До 24.

Порядок линий МаршрутаX остается 100, а МаршрутA и МаршрутB получают порядок линий 200 и 300, соответственно.

Рабочий процесс перестроения маршрута

В следующем примере показано три маршрута по линии. Планируется провести перестроение маршрутов между МаршрутомX и МаршрутомZ.

На следующей диаграмме показываются маршруты перед перестроением:

В следующей таблице приведены сведения о маршруте перед перестроением:

Имя маршрута	Измерение От	Измерение До	Порядок линий
RouteX	0	7	100
RouteY	10	24	200
МаршрутZ	28	35	300

Чтобы перестроить маршрут, выполните следующие шаги:

Примечание:

При редактировании маршрутов соблюдаются правила калибровки промежутков.

1. Добавьте на карту центральную линию и класс сетевых объектов.

   Либо откройте карту, на которой присутствуют центральные линии и класс сетевых объектов.

   Примечание:

   • В модели данных LRS в каждом местоположении может быть только одна центральная линия. Убедитесь, что центральные линии, используемые вами для редактирования, не пересекаются с другими центральными линиями в LRS.

   • Сети с версиями ветвей, включая любые сети, настроенные с использованием созданным пользователем ID маршрута, должны редактироваться через сервис объектов.

2. Увеличьте масштаб до того места, где вы хотите перестроить маршрут.

   Примечание:

   Объект центральной линии для перестройки маршрута должен существовать в классе пространственных объектов центральной линии перед перестройкой маршрута.

3. На вкладке Location Referencing в группе Маршруты щелкните Перестроить .

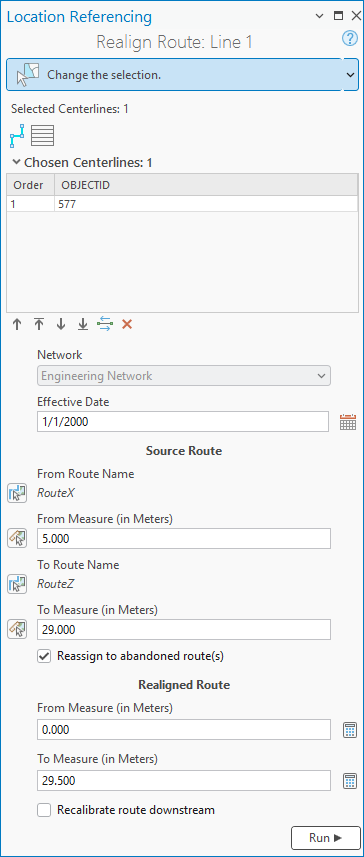

   Появится панель Перестроить маршрут с инструментом Выбрать прямоугольником , активным по умолчанию.

4. Выберите одну или несколько центральных линий прямоугольником в месте нового маршрута.

   Вы также можете щелкнуть стрелку ниспадающего списка Выбрать одну или несколько центральных линий, чтобы выбрать один из инструментов выборки: Выбрать полигоном , Выбрать лассо , Выбрать окружностью , Выбрать линией или Выбрать трассировкой .

   Выбранные центральные линии выделяются на карте, и на панели Перестроить маршрут появляется кнопка Разрешить выбор одной или нескольких центральных линий . Количество выбранных центральных линий показано над таблицей.

   Примечание:

   • Направление оцифровки центральной линии, обозначенное направлением стрелки на выбранной центральной линии, также определяет направление увеличения калибровки измерения. Вы можете изменить направление выбранных центральных линий, используя кнопку Обратить направление центральных линий . Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.

   • Опция Оставить выбранными центральные линии в опциях Location Referencing полезна, если вы перестраиваете маршрут в инженерной сети и хотите перестроить другой маршрут в непрерывной сети, используя те же центральные линии, или наоборот.

   • Если центральная линия была создана, как кривая, Pipeline Referencing преобразует кривую в уплотненный полилинейный объект.

5. Щелкните кнопку Разрешить выбор одной или нескольких центральных линий .

   На панели Перестроить маршрут появится таблица, в которой каждая выбранная центральная линия будет пронумерована в строке, соответствующей порядку выборки. Выбранные центральные линии нумеруются на карте и выделяются. Количество указано над таблицей.



6. Можно также выбрать одну или несколько строк в столбце Порядок и воспользоваться кнопками под таблицей, чтобы изменить порядок выбора центральных линий. Можно и перетащить строки для изменения порядка.

   Изменения в порядке выборки в таблице также отображаются на карте.

   Инструменты, доступные в таблице центральных линий

   Инструмент	Имя инструмента	Описание инструмента
   	Разрешить выбор одной или нескольких центральных линий	Позволяет выбрать центральные линии на карте и отобразить их в таблице в порядке выборки. Используйте кнопки перемещения под таблицей или перетащите строки, чтобы изменить порядок выбранных центральных линий.
   	Очистить выбранные центральные линии	Очищает выбранные центральные линии и сохраняет выбранные центральные линии. Вы можете сделать выбор после щелчка по этой кнопке или повторно щелкнуть кнопку Разрешить выбор одной или нескольких центральных линий .
   	Переместить выбранные центральные линии выше	Перемещает одну или несколько выбранных центральных линий вверх на строку в порядке таблицы.
   	Переместить выбранные центральные линии наверх	Перемещает одну или несколько центральных линий в верхнюю часть таблицы.
   	Переместить выбранные центральные линии ниже	Перемещает одну или несколько центральных линий вниз по строке в порядке таблицы.
   	Переместить выбранные центральные линии вниз	Перемещает одну или несколько центральных линий в нижнюю часть таблицы.
   	Перевернуть направление центральных линий	Обращает направление выбранных центральных линий. Это приводит к изменению направления центральных линий в памяти, и изменение направления непостоянное.
   	Удалить выбранные центральные линии	Удаляет выбранную центральную линию из порядка таблицы, но оставляет ее выбранной.

   Подсказка:

   Чтобы изменить поле отображения в таблице центральных линий, щелкните правой кнопкой класс пространственных объектов центральных линий на панели Содержание и выберите Свойства в контекстном меню. Щелкните вкладку Отобразить в диалоговом окне Свойства слоя, и щелкните стрелку ниспадающего списка Поле отображения, чтобы изменить его значение. На предыдущем изображении поле отображения OBJECTID.

7. На панели Перестроить маршрут выберите сеть, в которой вы хотите перестроить маршрут.

   Примечание:

   Чтобы редактировать с помощью сервисов объектов, сеть LRS должна быть опубликована с возможностью Системы линейных координат и Управление версиями.

8. Укажите дату вступления в силу перестроения, выполнив одно из следующих действий:

   • Введите дату в текстовое окно Дата вступления в силу.

   • Щелкните Календарь и выберите дату.

   • Дважды щелкните пустое текстовое окно Дата вступления в силу, чтобы ввести сегодняшнюю дату.

9. При необходимости, если центральная линия не касается маршрута, используйте средства выбора для заполнения параметров Имя маршрута От, Имя маршрута До, Измерение От и Измерение До.

   Если центральная линия касается маршрутов, параметры Имя маршрута От, Измерение От, Имя маршрута До и Измерение До в разделе Исходный маршрут заполняются автоматически.

   Примечание:

   После щелчка по кнопке Выбрать маршрут на карте или по кнопке Выбрать измерение на карте вы можете навести курсор на маршрут, чтобы увидеть маршрут и измерение в местоположении курсора.

   Если в редактируемом местоположении существует только один применимый маршрут, щелкните, чтобы выбрать его. Если применимо несколько маршрутов, щелкните , чтобы выбрать один из применимых маршрутов в диалоговом окне Выбрать маршрут.

   Примечание:

   В этом примере отмечена опция Переназначить на отмененные маршруты. Будут созданы маршруты, представляющие активы, которые присутствуют, но не используются.

   Подробнее о переназначении на отмененные маршруты

   Примечание:

   Для инженерной сети измерения могут быть введены как значения пикетов в формате 00+00.00 или 00+00.000.

10. Дополнительно задайте начальное значение измерения.

    Значение Измерение От автоматически заполняется в разделе Перестроенный маршрут, если центральная линия касается маршрута.

    Примечание:

    Z-значения учитываются при вычислении геометрической длины центральных линий.

    Узнайте, каким образом центральные линии и маршруты поддерживают z-значения

11. Дополнительно задайте конечное значение измерения по своему выбору.

    Значение Измерение До автоматически заполняется в разделе Перестроенный маршрут, если центральная линия касается маршрута.

    Примечание:

    В этом примере опция Перекалибровать маршрут по направлению движения не отмечена. Новый маршрут будет создан в перестроенном участке.

12. Щелкните Запустить.

    Панель Перестроить маршрут переходит на следующую страницу, на которой перечислены маршруты, которые следует отменить из-за перестроения.

13. Щелкните Далее.

14. Укажите имя нового маршрута, который будет создан в перестроенном участке.

    Примечание:

    Чтобы скопировать атрибуты из существующего маршрута, щелкните Копировать значения атрибутов, выбрав маршрут на карте и выберите существующий маршрут.

15. Щелкните Далее.

16. Укажите название каждого отмененного маршрута.

    Вы также можете указать любые необходимые атрибуты для отмененного маршрута или маршрутов в это время или отметить Применить значения ко всем маршрутам, чтобы указать одинаковые значения для всех отмененных маршрутов.

17. Щелкните Запустить.

    Перестроение маршрута завершено.

    Примечание:

    • Если изменение маршрута приведет к появлению одного или нескольких реальных промежутков на маршруте, появится запрос, предупреждающий вас перед запуском инструмента. Если вы не планируете создавать маршрут с промежутком, щелкните Нет.

    • Если в редактируемом маршруте уже есть один или несколько реальных промежутков, и при редактировании не было введено никаких дополнительных реальных промежутков, запрос не появляется.

    • Вы можете отключить это предупреждение, сняв отметку Предупреждать перед редактированием маршрута, которое может привести к появлению физических разрывов, в параметрах Location Referencing.

    • В комбинированном развертывании Инженерной сети и Pipeline Referencing, если центральная линия разбита в результате текущего процесса редактирования, то поля RouteID, From Measure и To Measure обновляются для разбитых центральных линий.

    На следующей диаграмме показываются маршруты после перестроения:



    В следующей таблице приведены сведения о маршрутах после перестроения:

    Имя маршрута	Измерение От	Измерение До	Порядок линий
    RouteX	0	5	100
    RouteA	0	29.5	200
    МаршрутZ	29	35	300

    В этом примере после нажатия кнопки Запустить происходит следующее:

    • МаршрутX удален, а его дата окончания будет заполнена датой вступления в силу.

    • Поскольку участок МаршрутаX участвует в перестроении, создается новый временной срез МаршрутаX. Дата начала заполняется датой вступления в силу, а дата окончания заполняется значением null. Начальное мера измерение — 0, а конечное измерение — 5, эти меры не затронуты перестроением.

    • МаршрутY удален, а его дата окончания будет заполнена датой вступления в силу.

    • МаршрутZ удален, а его дата окончания будет заполнена датой вступления в силу.

    • Поскольку участок МаршрутаZ участвует в перестроении, создается новый временной срез МаршрутаZ. Дата начала заполняется датой вступления в силу, а дата окончания заполняется значением null. Начальное мера измерение — 29, а конечное измерение — 35, эти меры не затронуты перестроением.

    • Новый маршрут, МаршрутА, создан в перестроенном участке.

Перестроение маршрута, когда направление центральной линии противоречит направлению маршрута

Ниже описаны сценарии, в которых направление центральной линии идёт против направления маршрутов в инженерной сети.

• Хотя новый маршрут создаётся с использованием центральной линии, калибровка по направлению движения не поддерживается.





• Новый маршрут не создается, а маршрут против направления движения МаршрутZ ассимилируется с центральной линией.





Перестройка маршрута в наборе данных инженерной сети

После настройки инженерной сети для использования с LRS с помощью инструмента Настроить классы объектов инженерной сети, вы можете перестроить маршруты с помощью приведенных выше шагов.

Центральные линии, используемые для перестройки маршрута, могут иметь заполненные начальные и конечные измерения. У совпадающих точек объектов центральных линий должны быть одинаковые измерения. В точке, где выбранная центральная линия пересекает маршрут, интерполированное значение измерения или точка калибровки сравнивается с начальным или конечным измерением, хранящимся на центральной линии, чтобы определить, существует ли точка уравнения. Если точка уравнения существует, создается новый маршрут.

Примечание:

Если измерения не предоставляются используемым классом объектов центральной линии, инструменты редактирования маршрута LRS предоставляют начальные и конечные измерения на маршруте.

В следующих примерах маршрут (МаршрутX), состоящий из трех центральных линий (CL1, CL2, CL3), перестраивается с использованием трех новых центральных линий (CL4, CL5, CL6).

Пример 1

В примере 1 МаршрутX перестраивается с использованием начального измерения 5 и конечного измерения 8 без создания каких-либо новых маршрутов.

Обратите внимание, что начальное измерение CL4 имеет значение 5, которое соответствует значению точки калибровки (5) на МаршрутеX.

Конечное измерение CL4 соответствует начальному измерению CL5 (6), а конечное измерение CL5 (7) соответствует начальному измерению CL6 (7).

Наконец, конечное измерение CL6 соответствует калибровочному значению (8) на МаршрутеX, поэтому точка уравнения не создается.

Пример 2:

В примере 2 МаршрутX нельзя перестроить с помощью начального измерения 5 и конечного измерения 9, поскольку конечное измерение CL4 (6) не соответствует начальному измерению CL5 (7).

МаршрутX не перестроен и содержит те же измерения после неудачного перестроения.

Пример 3

В примере 3 МаршрутX перестраивается с использованием начального измерения 5 и конечного измерения 9, что приводит к созданию нового маршрута (МаршрутY) с начальным измерением 6 и конечным измерением 10 на основе начального измерения CL4 (6) и предыдущего конечного измерения 10.

Обратите внимание, что начальное измерение CL4 (6) не соответствует значению точки калибровки (5) на МаршрутеX, что приводит к появлению точки уравнения. Конечное измерение CL4 соответствует начальному измерению CL5 (7), а конечное измерение CL5 соответствует начальному измерению CL6 (8).

Наконец, конечное измерение CL6 соответствует калибровочному значению (9) на МаршрутеX, поэтому точка уравнения не создается.

Результатом является перестроенный маршрут МаршрутX с начальным измерением, равным 0, и конечным измерением, равным 5, а также новый маршрут RouteY с начальным измерением, равным 6, и конечным измерением, равным 10.

Пример 4

В примере 4 МаршрутX перестраивается с использованием измерений от 5 до 10, что приводит к появлению двух новых маршрутов.

Обратите внимание, что начальное измерение CL4 (6) не совпадает со значением калибровочной точки (5) на МаршрутеX, поэтому создаётся точка уравнения. Конечное измерение CL4 соответствует начальному измерению CL5 (7), а конечное измерение CL5 соответствует начальному измерению CL6 (8).

Наконец, конечное измерение CL6 (9) не соответствует значению калибровочной точки (10) на МаршрутеX, поэтому создается точка уравнения, и новый маршрут.

В результате получается укороченный МаршрутX с начальным измерением 0 и конечным измерением 5, новый (МаршрутY) с начальным измерением 6 и конечным измерением 9 и третий маршрут (RouteZ) с начальным измерением 10 и конечным измерением 12.

Примечание:

В комбинированном развертывании Utility Network и Pipeline Referencing, если центральная линия разбита в результате текущего процесса редактирования, то поля RouteID, From Measure и To Measure обновляются для разбитых центральных линий.
