Создать TIN (Инструменты 3D Analyst)

Краткая информация

Создает набор данных, содержащий нерегулярную триангулированную сеть (TIN).

Иллюстрация

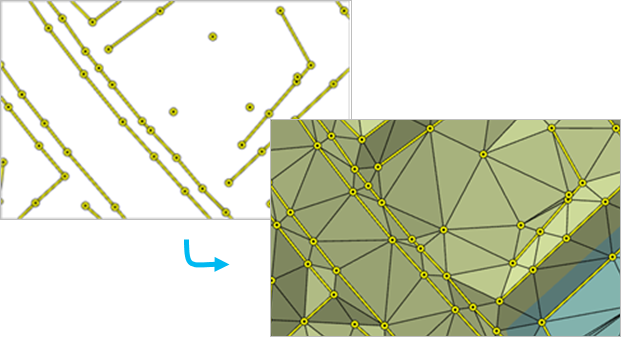

Иллюстрация инструмента Создать TIN.

Использование

Избегайте создания TIN с использованием географической системы координат, т.к. правило триангуляции Делоне не может эффективно применяться, когда единицы измерения x,y выражены в сферических координатах.
Тип объекта поверхности определяет, каким образом входные объекты участвуют в определении триангуляционной поверхности.
- Точечные объекты можно задать в виде облаков точек, что создает узлы данных, z-значения которых используются в триангуляции поверхности.
- Линейные объекты можно задать в виде облаков точек и линий перегиба, которые обозначают местоположения на поверхности вдоль линейных неоднородностей уклона, таких как линии хребтов, береговые линии, бордюры, контуры зданий и т.д.
- Полигональные объекты также можно задать в виде облаков точек и линий перегиба, вместе с вырезающими объектами, определяющими область данных, заменяющими объектами, задающими регионы с постоянными z-значениями (например, поверхность воды), и стирающими объектами, которые обозначают внутренние области с отсутствующими данными.
Инструмент может создать TIN, состоящий из множества миллионов точек, при наличии достаточного объема памяти. Однако ограничение числа узлов TIN до менее чем 6 миллионов обеспечит достаточную производительность и удобство использования. Если необходима большая поверхность TIN, рассмотрите возможность использования набора данных Terrain. Набор данных terrain предлагает поверхность TIN с несколькими разрешениями, которая может поддерживать гораздо большие наборы исходных измерений.
Установите для параметра среды Версия хранения TIN по умолчанию значение PRE_10.0, если создаваемая TIN будет использоваться в версиях ArcGIS Desktop до 10.0.
Когда набор данных TIN создан, его можно изменить, используя инструмент Редактировать TIN, чтобы добавить дополнительные измерения объектов на поверхность TIN. Также можно использовать инструмент Определить области данных TIN, чтобы задать треугольники TIN, которые составляют зону интерполяции, на основе максимальной длины ребра треугольника. Поверхность TIN также можно изменить через Интерактивное редактирование.

Подпись	Объяснение	Тип данных
Выходная TIN	Набор данных TIN, который будет создан.	TIN
Система координат (Дополнительный)	Пространственная привязка выходной TIN. Задайте пространственную привязку для системы координат проекции. Применение географической системы координат не рекомендуется, поскольку триангуляция Делоне может работать неправильно, если координаты x,y выражены в угловых единицах, что может неблагоприятно воздействовать на точность вычислений, основанных на измерении расстояний, как, например, уклон, объем и линия взгляда.	Coordinate System
Входной класс объектов (Дополнительный)	Входные объекты и связанные с ними свойства, определяющие, как они будут добавлены в TIN. Столбцы таблицы значений: Input Features–The feature whose geometry will be imported to the TIN. Height Field–The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. Type–The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. Mass Points–Elevation measurements will be incorporated as TIN nodes. Hard Line–Breakline features will define linear discontinuities in the TIN. Soft Line–Breakline features will define linear discontinuities in the TIN. Hard Clip–Polygon features will define the data area of the TIN surface. Soft Clip–Polygon features will define the data area of the TIN surface. Hard Erase–Polygon features will define interior voids in the data. Soft Erase–Polygon features will define interior voids in the data. Hard Replace–Polygon features will define areas of constant height. Soft Replace–Polygon features will define areas of constant height. Hard Value Fill–Integer attributes will be assigned to nodes and triangle faces. Soft Value Fill–Integer attributes will be assigned to nodes and triangle faces. Tag Field–A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
Делоне с ограничениями (Дополнительный)	Определяет, какой метод триангуляции будет использоваться вдоль линий перегиба TIN. Отмечено–The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. Не отмечено–The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

arcpy.3d.CreateTin(out_tin, {spatial_reference}, {in_features}, {constrained_delaunay})

Имя	Объяснение	Тип данных
out_tin	Набор данных TIN, который будет создан.	TIN
spatial_reference (Дополнительный)	Пространственная привязка выходной TIN. Задайте пространственную привязку для системы координат проекции. Применение географической системы координат не рекомендуется, поскольку триангуляция Делоне может работать неправильно, если координаты x,y выражены в угловых единицах, что может неблагоприятно воздействовать на точность вычислений, основанных на измерении расстояний, как, например, уклон, объем и линия взгляда.	Coordinate System
in_features [[in_features, height_field, SF_type, tag_value],...] (Дополнительный)	Входные объекты и связанные с ними свойства, определяющие, как они будут добавлены в TIN. Столбцы таблицы значений: `Input Features`–The feature whose geometry will be imported to the TIN. `Height Field`–The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. `Type`–The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. `Mass_Points`–Elevation measurements will be incorporated as TIN nodes. `Hard_Line`–Breakline features will define linear discontinuities in the TIN. `Soft_Line`–Breakline features will define linear discontinuities in the TIN. `Hard_Clip`–Polygon features will define the data area of the TIN surface. `Soft_Clip`–Polygon features will define the data area of the TIN surface. `Hard_Erase`–Polygon features will define interior voids in the data. `Soft_Erase`–Polygon features will define interior voids in the data. `Hard_Replace`–Polygon features will define areas of constant height. `Soft_Replace`–Polygon features will define areas of constant height. `Hardvalue_Fill`–Integer attributes will be assigned to nodes and triangle faces. `Softvalue_Fill`–Integer attributes will be assigned to nodes and triangle faces. `Tag Field`–A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
constrained_delaunay (Дополнительный)	Определяет, какой метод триангуляции будет использоваться вдоль линий перегиба TIN. `CONSTRAINED_DELAUNAY`–The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. `DELAUNAY`–The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

Пример кода

CreateTin, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.CreateTin("NewTIN", "NAD 1983 StatePlane California II FIPS 0402 (Feet).prj",
                   "points.shp Shape.Z masspoints", "constrained_delaunay")

CreateTin, пример 2 (автономный скрипт)

В следующем примере показано использование этого инструмента в автономном скрипте Python:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Параметры среды

Текущая рабочая область, Выходная система координат, Экстент, Географические преобразования, Версия хранения TIN по умолчанию

Информация о лицензировании

Basic: Требуется 3D Analyst
Standard: Требуется 3D Analyst
Advanced: Требуется 3D Analyst
