Извлечение отсканированных строк (Инструменты Конвертация)

Краткая информация

Создает полилинейные объекты из сканированных изображений.

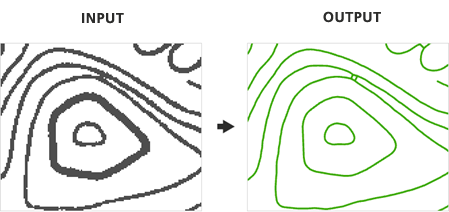

Иллюстрация

Использование

• Растр должен быть классифицирован на два класса (бинарное изображение) для извлечения объектов.

• Результаты могут определяться состоянием отсканированной карты на момент извлечения. Чтобы устранить шум и нежелательные пиксели, иногда необходимо модифицировать изображение перед извлечением объектов.

• Параметры определяют, какие ячейки извлекаются, а также степень генерализации и сглаживания, которая применяется к выходным полилинейным объектам.

• Создание выходных полигональных объектов является необязательным.

Параметры

• Dialog
• Python

Подпись	Объяснение	Тип данных
Входное изображение сканированной карты	Входной набор растровых данных. Растр должен быть классифицирован на два класса (бинарное изображение).	Raster Layer
Значение переднего плана	Значение переднего плана, представляющее ячейки растра, из которых будут извлечены линейные объекты.	Long
Выходные центральные линии	Выходные конвертированные полилинии.	Feature Class
Метод обработки пересечений	Определяет, как полилинейные объекты будут создаваться на пересечениях растра. Пересечения растра — это места, где сходятся три или более растровых линии. Геометрический–Углы и прямые линии будут сохранены на пересечениях. Используйте эту опцию, когда точность углов и прямых линий имеет решающее значение, например, для планов участка или чертежей. Используется по умолчанию. Медиана–Непрямоугольные (неправильные) углы будут обрабатываться путем усреднения направлений. Используйте эту опцию для естественных или органических объектов, где линии сходятся под неправильными углами, например, для составления экологических карт. Нет–Пересечения не будут обрабатываться особым образом; объекты будут извлечены как есть. Используйте эту опцию, когда пересечения отсутствуют или не важны, например, для изолиний рельефа.	String
Максимальная ширина линии (Дополнительный)	Фильтр, позволяющий исключить более крупные, толстые линии и сосредоточиться на выделении только более тонких линий в растре. Этот параметр также влияет на построение выходных объектов, поэтому важно использовать наиболее точное значение для ваших данных. Растровые линии с шириной, равной максимальной ширине линии или меньше, будут пригодны для извлечения центральных линий, в то время как более широкие элементы будут извлекаться как полигональные объекты (если указан параметр Выходные полигональные объекты).	Double
Уровень шума (Дополнительный)	Уровень шума, который будет исключен из извлечения для повышения точности результатов.	Double
Допуск сжатия (Дополнительный)	Упрощает линии, удаляя вершины с учетом заданного допуска. Более высокие значения допуска сжатия приведут к меньшему числу вершин и большему отклонению от исходной формы линии. Допуск сжатия указывает степень генерализации, а не единицы карты или пикселей.	Double
Применить сглаживание (Дополнительный)	Указывает, будет ли применяться сглаживание к полилинейным объектам во время извлечения. Отмечено–Сглаживание будет применено к извлеченным полилинейным объектам. Не отмечено–Сглаживание не будет применено к извлеченным полилинейным объектам.	Boolean
Вес сглаживания (Дополнительный)	Интенсивность сглаживания. Более высокие значения веса сглаживания создают более плавные линии, но могут привести к отклонению результата от исходной формы. Значение веса сглаживания не является определенной единицей измерения карты или пикселя.	Double
Разрешить углы (Дополнительный)	Определяет, будут ли углы заостряться или сглаживаться в местах, где пересекаются растровые линии. При извлечении природных объектов (таких как изолинии, границы почв или водотоки), разрешение углов может быть не таким важным, как для других типов картографических изображений, представляющих застроенную среду. Отмечено–Углы будут заострены в местах пересечения растровых линий. Не отмечено–Углы будут сглажены в местах пересечения растровых линий.	Boolean
Максимальное значение угла (Дополнительный)	Максимальный угол пересечения растровых линий, который будет считаться углом.	Double
Размер пробела (Дополнительный)	Если диагональная длина пробела меньше или равна указанному расстоянию, он будет считаться частью растровой линии при извлечении. Этот параметр позволяет игнорировать пробелы (небольшие разрывы, полностью окруженные пикселями переднего плана) в растровых линиях при извлечении. Пробелы часто являются результатом низкого качества исходных данных или ошибок сканирования.	Long
Закрыть пробелы (Дополнительный)	Определяет, устраняет ли инструмент разрывы в растровой линии и закрывает пробелы, которые меньше или равны указанному допуску, что приводит к непрерывной полилинии. Пробелы не будут закрыты в местах пересечения растровых линий. Отмечено–Пробелы будут закрыты для извлеченных полилинейных объектов. Не отмечено–Пробелы не будут закрыты для извлеченных полилинейных объектов.	Boolean
Допуск пробелов (Дополнительный)	Расстояние в пикселях, которое будет использоваться для определения того, должны ли пробелы между растровыми линиями быть закрыты во время извлечения.	Double
Угол поиска пробелов (Дополнительный)	Угол, который будет использоваться для поиска пробелов в растровых линиях для улучшения результатов извлечения. Этот параметр полезен при извлечении изогнутых растровых линий, которые содержат прерывания, обеспечивая более точную и непрерывную выходную полилинию.	Double
Выходные полигональные объекты (Дополнительный)	Выходной класс объектов, который будет содержать конвертированные полигоны, представляющие контур ячеек растра.	Feature Class

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Выходное ключевое слово конфигурации, Выходной XY домен, Выходной Z домен

Информация о лицензировании

• Basic: Нет
• Standard: Нет
• Advanced: Да
