Извлечение отсканированных полигонов (Инструменты Конвертация)

Краткая информация

Создает полигональные объекты из сканированных изображений.

Иллюстрация

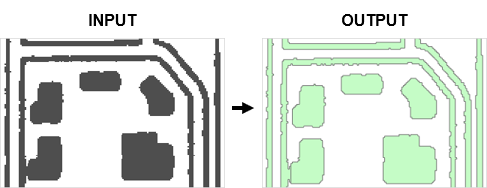

Иллюстрация инструмента Извлечение отсканированных полигонов

Использование

Растр должен быть классифицирован на два класса (бинарное изображение) для извлечения объектов.
Результаты могут определяться состоянием отсканированной карты на момент извлечения. Чтобы устранить шум и нежелательные пиксели, иногда необходимо модифицировать изображение перед извлечением объектов.
Параметры определяют, какие ячейки извлекаются, а также степень генерализации и сглаживания, которая применяется к выходным полигональным объектам.

Подпись	Объяснение	Тип данных
Входное изображение сканированной карты	Входной набор растровых данных. Растр должен быть классифицирован на два класса (бинарное изображение).	Raster Layer
Значение переднего плана	Значение переднего плана, представляющее ячейки растра, из которых будут извлечены линейные объекты.	Long
Выходные полигональные объекты	Выходной класс объектов, который будет содержать конвертированные полигоны, представляющие контур ячеек растра.	Feature Class
Допуск сжатия (Дополнительный)	Упрощает линии, удаляя вершины с учетом заданного допуска. Более высокие значения допуска сжатия приведут к меньшему числу вершин и большему отклонению от исходной формы линии. Допуск сжатия указывает степень генерализации, а не единицы карты или пикселей.	Double
Применить сглаживание (Дополнительный)	Указывает, будет ли применяться сглаживание к полигональным объектам во время извлечения. Отмечено–Сглаживание будет применено к извлеченным полигональным объектам. Не отмечено–Сглаживание не будет применено к извлеченным полигональным объектам.	Boolean
Вес сглаживания (Дополнительный)	Интенсивность сглаживания. Более высокие значения веса сглаживания создают более плавные линии, но могут привести к отклонению результата от исходной формы. Значение веса сглаживания не является определенной единицей измерения карты или пикселя.	Double
Размер отверстий (Дополнительный)	Если диагональная длина отверстия меньше или равна указанному расстоянию, оно будет считаться частью растровой линии при извлечении. Этот параметр позволяет игнорировать пробелы (небольшие разрывы, полностью окруженные пикселями переднего плана) в растровых линиях при извлечении. Отверстия часто являются результатом низкого качества исходных данных или ошибок сканирования.	Long

arcpy.conversion.ExtractScannedPolygons(in_raster, foreground_value, out_polygons, {compression}, {smoothing}, {smoothing_weight}, {hole_size})

Имя	Объяснение	Тип данных
in_raster	Входной набор растровых данных. Растр должен быть классифицирован на два класса (бинарное изображение).	Raster Layer
foreground_value	Значение переднего плана, представляющее ячейки растра, из которых будут извлечены линейные объекты.	Long
out_polygons	Выходной класс объектов, который будет содержать конвертированные полигоны, представляющие контур ячеек растра.	Feature Class
compression (Дополнительный)	Упрощает линии, удаляя вершины с учетом заданного допуска. Более высокие значения допуска сжатия приведут к меньшему числу вершин и большему отклонению от исходной формы линии. Допуск сжатия указывает степень генерализации, а не единицы карты или пикселей.	Double
smoothing (Дополнительный)	Указывает, будет ли применяться сглаживание к полигональным объектам во время извлечения. `SMOOTHING`–Сглаживание будет применено к извлеченным полигональным объектам. `NO_SMOOTHING`–Сглаживание не будет применено к извлеченным полигональным объектам.	Boolean
smoothing_weight (Дополнительный)	Интенсивность сглаживания. Более высокие значения веса сглаживания создают более плавные линии, но могут привести к отклонению результата от исходной формы. Значение веса сглаживания не является определенной единицей измерения карты или пикселя.	Double
hole_size (Дополнительный)	Если диагональная длина отверстия меньше или равна указанному расстоянию, оно будет считаться частью растровой линии при извлечении. Этот параметр позволяет игнорировать пробелы (небольшие разрывы, полностью окруженные пикселями переднего плана) в растровых линиях при извлечении. Отверстия часто являются результатом низкого качества исходных данных или ошибок сканирования.	Long

Пример кода

ExtractScannedPolygons, пример 1 (окно Python)

В следующем примере показано использование этого инструмента в окне Python.

import arcpy
arcpy.env.workspace = 'C:/data'
arcpy.conversion.ExtractScannedPolygons(
    in_raster="Scanned_Map_Image", foreground_value=[1],
    out_polygons=r"C:\data\output.gdb\Extracted_Polygons", compression=0.025,
    smoothing=True, smoothing_weight=3, hole_size=0
)

ExtractScannedPolygons, пример 2 (автономный скрипт)

Извлекает полигоны из отсканированного изображения карты

# Name: ExtractScannedPolygonsEx_02.py
# Description: Extracts polygons from a scanned map image
# Requirements: None

# Import system modules
import arcpy
# Set environment settings
arcpy.env.workspace = 'c:/data'

# Set Local Variables
inRaster = "c:/data/ScannedImage"
foregroundValue = [1]
outPolygons = 'c:/data/output.gdb/Extracted_Polygons'
compression = 0.025
smoothing = True
smoothingWeight = 3
holeSize = 0

# Run ExtractScannedPolygons
arcpy.conversion.ExtractScannedPolygons(
    inRaster, foregroundValue, outPolygons, compression, smoothing,
    smoothingWeight, holeSize
)

Параметры среды

Текущая рабочая область, Экстент, Выходная система координат, Географические преобразования, Выходное ключевое слово конфигурации, Выходной XY домен, Выходной Z домен

Информация о лицензировании

Basic: Нет
Standard: Нет
Advanced: Да
