Модель Mesh в LAS (Инструменты Конвертация)

Краткая информация

Преобразует интегрированную модель mesh в облако точек формата LAS.

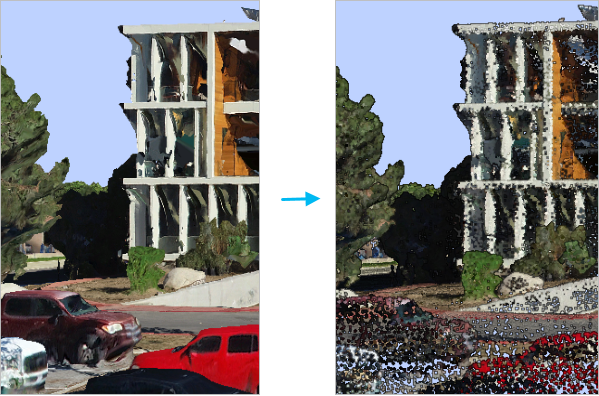

Иллюстрация

Использование

• Интегрированная модель mesh - это модель данных, которая описывает всю сцену целиком с использованием геометрии 3D mesh. Она может представлять собой целый город, район внутри города или замкнутые пространства, такие как интерьеры зданий, туннели и пещеры. Интегрированная модель mesh обычно создается на основе перекрывающихся изображений, которые были сняты камерами, установленными на самолетах, беспилотных летательных аппаратах, наземных транспортных средствах или портативных устройствах. Эти изображения обрабатываются с использованием фотограмметрических методов для создания цельной 3D-сцены. Все объекты, запечатленные на фотографиях, такие как земля, здания, деревья и уличная мебель, объединяются в один недифференцированный набор данных. Преобразование mesh в облако точек дает возможность использовать функции облака точек для классификации и извлечения объектов из mesh.

  Дополнительные сведения о слое сцены интегрированной модели mesh

• Чтобы обработать данные интегрированной модели mesh, хранящиеся в файле двоичного формата графа сцены (OSGB), преобразуйте данные в слой сцены интегрированной модели mesh с помощью инструмента Создать ресурсы слоя сцены интегрированной модели mesh.

• Интегрированная модель mesh состоит из набора треугольников с текстурами. Облако точек создается либо использованием вершин треугольников как точек, либо выборкой точек с граней треугольников. Каждая точка будет иметь RGB-цвет, полученный с текстуры с использованием билинейной интерполяции.

• При создании точек путем их выборки с поверхности mesh, каждый треугольник в модели mesh потенциально делится на меньшие треугольники равной площади. Значение параметра Максимальная площадь треугольника определяет, насколько большими могут быть эти разделенные треугольники. Треугольник mesh, размер которого меньше максимального значения для разделенных треугольников, не будет разделяться. Выходная плотность точек будет увеличиваться по мере уменьшения максимального предельного размера области треугольников, и наоборот. Если значение Максимальная площадь треугольника не указано, с грани каждого треугольника будет отобрана одна точка.

Параметры

• Dialog
• Python

Подпись	Объяснение	Тип данных
Входная интегрированная модель mesh	Пакет слоя сцены интегрированной модель mesh или сервис I3S, который будет экспортирован в облако точек формата LAS.	Scene Layer; File
Целевая папка	Папка, в которой будут храниться выходные файлы формата LAS, созданные на основе интегрированной сетки.	Folder
Метод (Дополнительный)	Определяет метод, который будет использоваться для создания облака точек на основе интегрированной модели mesh. Выбор точек с граней–Точки будут выбраны с треугольных граней интегрированной модели mesh. Треугольники потенциально могут быть разделены на основе значения параметра Максимальная площадь треугольника. Центроид каждого треугольника или разделенного треугольника будет преобразован в точки. Используется по умолчанию. Использование вершин треугольников–Точки будут созданы из вершин интегрированной модели mesh.	String
Максимальная площадь треугольника (Дополнительный)	Управляет плотностью точек, созданных на основе интегрированной модели mesh, путем определения максимальной площади каждого треугольника, для которого создается точка. Любой треугольник модели mesh, размер которого превышает это значение, будет разделен на части. Если значение не указано, с грани каждого треугольника будет отобрана одна точка. Этот параметр используется только если для параметра Метод задано Выбор точек с граней.	Areal Unit
Экстент обработки (Дополнительный)	Размер интегрированной модели mesh, которая будет экспортирована в облако точек. Если для обрабатываемого экстента задан ограничивающий полигон извлечения, будет экспортировано как пересечение экстента, так и границы. Текущий экстент отображения — Экстент будет основан на активной карте или сцене. Нарисовать экстент - Экстент будет основан на прямоугольнике, нарисованном на карте или в сцене. Экстент слоя — Экстент будет основан на активном слое карты. Выберите доступный слой или воспользуйтесь опцией Экстент данных во всех слоях. У каждого слоя карте есть следующие опции: Все объекты - Экстент всех объектов. Выбранные объекты - используйте экстент выбранных объектов. Отображаемые объекты - Экстент отображаемых объектов. Обзор — Экстент будет основан на наборе данных. Буфер обмена - Экстент может быть скопирован в буфер обмена и вставлен из него. Копировать экстент - Копирует координаты экстента и систему координат в буфер обмена. Вставить экстент - Вставляет экстент и систему координат из буфера обмена. Если буфер обмена не содержит систему координат, экстент будет использовать систему координат карты. Сбросить экстент — Экстент будет сброшен до значения по умолчанию. Если координаты заданы вручную, они должны быть числовыми значениями в системе координат активной карты. На карте могут использоваться единицы отображения, отличные от введенных координат. Используйте знак отрицательного значения для координат юга и запада.	Extent
Граница извлечения (Дополнительный)	Объекты полигонов, определяющие область, которая будет вырезана.	Feature Layer
Изменить порядок точек LAS (Дополнительный)	Определяет, будут ли точки в файлах .las или .zlas заново упорядочиваться для оптимизации производительности чтения и обновления классификации облака точек. Отмечено–Порядок точек будет перестроен в пространственные кластеры, оптимизирующие чтение данных. Повторное упорядочивание точки может повысить производительность последующих операций, выполняемых над облаком точек. Используется по умолчанию. Не отмечено–Порядок точек не будет изменен.	Boolean
Вычислить статистику (Дополнительный)	Определяет, следует ли вычислять статистику для файлов .las, на которые ссылается набор данных LAS. Вычисление статистики определяет пространственный индекс для каждого файла .las, что улучшает производительность анализа и отображения. Статистика также улучшает фильтрацию и символы, ограничивая отображение таких атрибутов LAS, как коды классификации и возвращаемая информация, значениями, которые присутствуют в файле .las. Отмечено–Статистика будет рассчитана. Используется по умолчанию. Не отмечено–Статистика не будет рассчитана.	Boolean
Выходной набор данных LAS (Дополнительный)	Выходной набор данных LAS, который будет ссылаться на файлы формата LAS, созданные в процессе преобразования.	LAS Dataset
Сжатие (Дополнительный)	Указывает, будет ли выходной файл .las в сжатом или в обычном формате LAS. Нет сжатия–Выходные данные будут в стандартном формате LAS (файл *.las). Используется по умолчанию. Сжатие zLAS–Выходные файлы .las будут сжаты в формат zLAS.	String

Производные выходные данные

Подпись	Объяснение	Тип данных
Выходная папка	Выходная папка, в которой будут храниться файлы формата LAS, созданные на основе интегрированной модели mesh.	Folder

Параметры среды

Выходная система координат, Географические преобразования, Экстент

Информация о лицензировании

• Basic: Требуется Spatial Analyst или 3D Analyst
• Standard: Да
• Advanced: Да
