Применить радиометрическое сглаживание рельефа (Инструменты Image Analyst)

Краткая информация

Корректирует входные данные радиолокатора с синтезированной апертурой (SAR) с учетом радиометрических искажений, вызванных топографией.

Поскольку сенсоры SAR смотрят на объект сбоку, близкорасположенные объекты выглядят ярче, а удаленные - темнее. Радиометрическое сглаживание terrain нормализует значения обратного рассеяния, чтобы отличия значений отражали свойства рассеяния поверхности.

Радиометрическое сглаживание terrain необходимо для получения значимого обратного рассеяния, которое может быть отнесено непосредственно к свойствам объектов рассеяния поверхности в изображении SAR на любом terrain.

Использование

Входные данные SAR должны быть калиброваны по бета-ноль.
Используйте инструмент Применить радиометрическую калибровку, чтобы калибровать данные SAR по бета-ноль.
Этот инструмент не поддерживает базу геоданных в качестве выходного местоположения.
Если входная ЦМР не охватывает весь набор данных SAR, инструмент выведет значения NoData для пикселов вне экстента ЦМР для данных гаммы-ноль и сигмы-ноль.
Входная ЦМР должна быть в географической системе координат WGS84 (EPSG:4326).
Маска геометрических искажений - это дополнительные выходные данные, которые могут дать понимание различных геометрических искажений из-за ландшафта во входных данных радара. Выходные искажения возникают из-за ракурса, удлинения, расслоения или тени.

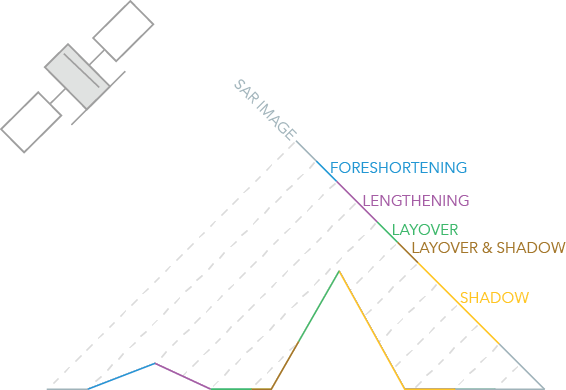

Этот рисунок показывает искажения и то, как проявляется выборка изображения GRD с применением геометрической коррекции рельефа (GTC) и без неё.

На рисунке выше склон синего цвета, обращенный к датчику, и склон фиолетового цвета, обращенный от датчика, имеют одинаковую длину на земле, но на изображении SAR синяя область кажется короче, чем фиолетовая удлиненная область. Это из-за того, что склон, обращенный от датчика, занимает больше пикселов, чем тот, что обращен к датчику.

Расслоение возникает, когда сигнал радара достигает вершины высокого объекта до того, как он достиг основания объекта. Зеленая часть отвесной горы - пример расслоения, оно выглядит как одинаковые пикселы с поверхностью земли. Коричневая часть - это сочетание расслоения и тени, что отображается в верхней правой части изображения SAR, несмотря на то, что на земле это место расположено слева.

Тени возникают, когда объект блокирует сигнал радара. Желтый склон, обращенный от датчика, не освещается. Так как освещение радара не рассеивается в атмосфере, тени на изображении SAR выглядят черными.

Подпись	Объяснение	Тип данных
Входные данные радара	Входные радарные данные. Данные, к которым будет применено радиометрическое сглаживание ландшафта. Данные должны быть радиометрически калиброваны по бета-ноль.	Raster Dataset; Raster Layer
Выходные данные радара	Радиометрически выравненные данные радара.	Raster Dataset
Растр ЦМР	Входная ЦМР. ЦМР будет использоваться для оценки локальных освещенных областей и локального угла падения.	Mosaic Layer; Raster Layer
Применить коррекцию геоида (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. Отмечено–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. Не отмечено–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
Каналы поляризации (Дополнительный)	Каналы поляризации, которые будут радиометрически выровнены. По умолчанию выбран первый канал. Выберите все каналы поляризации, если выходные данные будут получены с помощью инструментов Анализ SAR.	String
Тип калибровки (Дополнительный)	Задает, будут ли выходные данные terrain выравниваться по сигма-ноль или гамма-ноль. Гамма-ноль–Обратное рассеяние бета-ноль будет откорректировано с использованием точного вычисления области с помощью ЦМР. Используется по умолчанию. Сигма-ноль–Обратное рассеяние бета-ноль будет откорректировано с использованием единиц участка плоскости, касательной к ЦМР.	String
Выходная область рассеивания (Дополнительный)	Набор данных радара по области рассеяния.	Raster Dataset
Выходные данные геометрических искажений (Дополнительный)	4-канальный набор данных радара геометрической дисторсии. Первый канал - это уклон terrain, второй - угол зрения, третий - показатель искажения, а четвертый - локальный угол наклона.	Raster Dataset
Выходная маска геометрических искажений (Дополнительный)	1-канальный набор данных радара маски геометрической дисторсии. Пикселы классифицируются по шести уникальным значениям, по одному на каждый тип искажения: Undetermined —Значение 0 Foreshortening —Значение 1 Lengthening —Значение 2 Shadow —Значение 3 Layover —Значение 4 Layover and shadow —Значение 5	Raster Dataset

ApplyRadiometricTerrainFlattening(in_radar_data, out_radar_data, in_dem_raster, {geoid}, {polarization_bands}, {calibration_type}, {out_scattering_area}, {out_geometric_distortion}, {out_geometric_distortion_mask})

Имя	Объяснение	Тип данных
in_radar_data	Входные радарные данные. Данные, к которым будет применено радиометрическое сглаживание ландшафта. Данные должны быть радиометрически калиброваны по бета-ноль.	Raster Dataset; Raster Layer
out_radar_data	Радиометрически выравненные данные радара.	Raster Dataset
in_dem_raster	Входная ЦМР. ЦМР будет использоваться для оценки локальных освещенных областей и локального угла падения.	Mosaic Layer; Raster Layer
geoid (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. `GEOID`–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. `NONE`–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
polarization_bands [polarization_bands,...] (Дополнительный)	Каналы поляризации, которые будут радиометрически выровнены. По умолчанию выбран первый канал. Выберите все каналы поляризации, если выходные данные будут получены с помощью инструментов Анализ SAR.	String
calibration_type (Дополнительный)	Задает, будут ли выходные данные terrain выравниваться по сигма-ноль или гамма-ноль. `GAMMA_NOUGHT`–Обратное рассеяние бета-ноль будет откорректировано с использованием точного вычисления области с помощью ЦМР. Используется по умолчанию. `SIGMA_NOUGHT`–Обратное рассеяние бета-ноль будет откорректировано с использованием единиц участка плоскости, касательной к ЦМР.	String
out_scattering_area (Дополнительный)	Набор данных радара по области рассеяния.	Raster Dataset
out_geometric_distortion (Дополнительный)	4-канальный набор данных радара геометрической дисторсии. Первый канал - это уклон terrain, второй - угол зрения, третий - показатель искажения, а четвертый - локальный угол наклона.	Raster Dataset
out_geometric_distortion_mask (Дополнительный)	1-канальный набор данных радара маски геометрической дисторсии. Пикселы классифицируются по шести уникальным значениям, по одному на каждый тип искажения: Undetermined —Значение 0 Foreshortening —Значение 1 Lengthening —Значение 2 Shadow —Значение 3 Layover —Значение 4 Layover and shadow —Значение 5	Raster Dataset

Пример кода

ApplyRadiometricTerrainFlattening, пример 1 (окно Python)

В этом примере поляризованный набор данных радара корректируется перекрестно с использованием ЦМР и параметров гамма-ноль.

import arcpy
arcpy.env.workspace = r"C:\Data\SAR"
outRadar = arcpy.ia.ApplyRadiometricTerrainFlattening(
     "IW_manifest_TNR_CalB0_Dspk.crf", r"C:\Data\DEM\dem.tif", "GEOID",
     "VH;VV", "GAMMA_NOUGHT")
outRadar.save("IW_manifest_TNR_CalB0_Dspk_RTFG0.crf")

ApplyRadiometricTerrainFlattening, пример 2 (автономный скрипт)

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar = r"C:\Data\SAR\IW_manifest_TNR_CalB0_Dspk.crf"
out_radar = r"C:\Data\SAR\IW_manifest_TNR_CalB0_Dspk_RTFG0.crf"
in_dem_raster = r"C:\Data\DEM\dem.tif"
ApplyGeoid = "GEOID"
polarization = "VH;VV"
calibration_type = "GAMMA_NOUGHT"

# Run
outRadar = arcpy.ia.ApplyRadiometricTerrainFlattening(
     in_radar, in_dem_raster, ApplyGeoid, polarization, calibration_type)
outRadar.save(out_radar)

Параметры среды

Выравнивание ячейки, Сжатие, Текущая рабочая область, NoData, Пирамидный слой, Статистика растра, Метод пересчета, Временная рабочая область, Растр привязки, Размер листа
