Выявить темные области океана (Инструменты Image Analyst)

Краткая информация

Идентифицирует потенциальные темные пиксели, относящиеся к разливам нефти и водорослям, при этом маскируя данные радара с синтезированной апертурой (SAR) за пределами интересующей области.

Инструмент фильтрует кластеры, используя параметр Минимальная площадь, и создает результат в виде бинарного растра. Значение 1 соответствует обнаруженным темным областям и обозначается произвольным цветом. Значение 0 означает, что темных областей обнаружено не было, обозначается символом полной прозрачности.

И ортотрансформированные данные, и не ортотрансформированные данные радара являются корректными входными данными. Не ортотрансформированные данные радара приводят к усиленной фильтрации азимутальных артефактов, поскольку данные находятся в координатах радара.

Использование

Оптимизируйте область обнаружения путем калибровки входных данных радара по гамма-нулю с помощью инструмента Применить радиометрическую калибровку. Это особенно эффективно в больших сценах, снятых радаром.
Чтобы убедиться, что обнаруживаются области только в океане, задайте значение для параметра Объекты маски и используйте параметр Тип объекта, чтобы указать, является ли маска водой или сушей. В качестве альтернативы укажите значение параметра Растр ЦМР, и инструмент будет использовать высоту для определения пикселов земли и воды. Любой из этих методов можно использовать для создания маски земли.

Если заданы значения параметров Объекты маски и Растр ЦМР, параметр Объекты маски будет использоваться для создания маски.

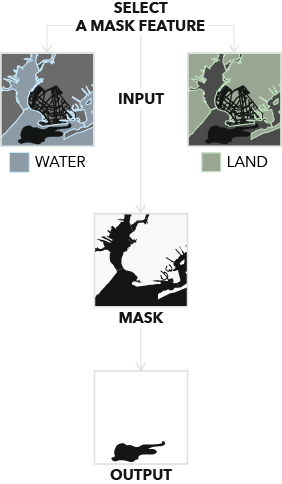

Показаны водные и наземные маски для тёмных областей океана.

Подпись	Объяснение	Тип данных
Входные радарные данные	Входные радарные данные.	Raster Dataset; Raster Layer
Выходной растр	Выходной бинарный растр найденных темных областей океана. Значение 1 соответствует обнаруженным темным областям.	Raster Dataset
Минимальная площадь (Дополнительный)	Минимальная площадь, которая будет выявлена. Размер не может быть отрицательным. Значение по умолчанию - 10000 квадратных метров.	Areal Unit
Объекты маски (Дополнительный)	Полигональный объект земли или воды. Этот полигон будет использоваться для создания маски.	Feature Layer
Тип объекта (Дополнительный)	Определяет тип полигона для значения параметра Объекты маски. Этот параметр обязателен, если задано значение параметра Объекты маски. Полигон земли–Входными данными маски является полигон земли. На основе этих входных данных будет создана инвертированная маска. Полигон воды–Входной маской будет полигон. На основе этих входных данных будет создана маска.	String
Растр ЦМР (Дополнительный)	Входная ЦМР. Если указано значение параметра Объекты маски, эта ЦМР будет использоваться для их проецирования в координаты радара. Если для параметра Объекты маски не указано значение, эта ЦМР также будет использована для создания маски суши.	Mosaic Layer; Raster Layer
Применить коррекцию геоида (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. Отмечено–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. Не отмечено–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
Допуск маски (Дополнительный)	Буферное расстояние, окружающего маску, созданного на основе параметра Объекты маски или параметра Растр ЦМР. Расстояние не может быть отрицательным. По умолчанию задано значение 100 метров.	Linear Unit

DetectDarkOceanAreas(in_radar_data, out_raster, {min_area}, {mask_features}, {feature_type}, {in_dem_raster}, {geoid}, {mask_tolerance})

Имя	Объяснение	Тип данных
in_radar_data	Входные радарные данные.	Raster Dataset; Raster Layer
out_raster	Выходной бинарный растр найденных темных областей океана. Значение 1 соответствует обнаруженным темным областям.	Raster Dataset
min_area (Дополнительный)	Минимальная площадь, которая будет выявлена. Размер не может быть отрицательным. Значение по умолчанию - 10000 квадратных метров.	Areal Unit
mask_features (Дополнительный)	Полигональный объект земли или воды. Этот полигон будет использоваться для создания маски.	Feature Layer
feature_type (Дополнительный)	Определяет тип полигона для значения параметра `mask_features`. Этот параметр необходим, если указано значение параметра `mask_features`. `LAND`–Входными данными маски является полигон земли. На основе этих входных данных будет создана инвертированная маска. `WATER`–Входной маской будет полигон. На основе этих входных данных будет создана маска.	String
in_dem_raster (Дополнительный)	Входная ЦМР. Если указано значение параметра `mask_features`, эта ЦМР будет использоваться для проецирования их в координаты радара. Если значение параметра `mask_features` не указано, эта ЦМР также будет использоваться для создания маски суши.	Mosaic Layer; Raster Layer
geoid (Дополнительный)	Указывает, будет ли вертикальная система привязки входной ЦМР преобразована в высоты эллипсоида. Поскольку большая часть наборов высотных данных приведена к ортометрическим высотам от уровня моря, для получения высот эллипсоида необходима такая коррекция. `GEOID`–Будет применена коррекция геоида для конвертации ортометрической высоты в высоту эллипсоида (на основе геоида EGM96). Используется по умолчанию. `NONE`–Коррекция геоида не будет выполняться. Используйте эту опцию только в том случае, если ЦМР выражена в высотах эллипсоида.	Boolean
mask_tolerance (Дополнительный)	Расстояние буфера, окружающего маску, созданного на основе параметра `mask_features` или параметра `in_dem_raster`. Расстояние не может быть отрицательным. По умолчанию задано значение 100 метров.	Linear Unit

Пример кода

DetectDarkOceanAreas, пример 1 (окно )

В этом примере обнаруживаются темные области океана с помощью маски суши.

import arcpy
arcpy.env.workspace = r"C:\Data\SAR"

out = arcpy.ia.DetectDarkOceanAreas(
    "IW_manifest_CalG0", "20 SquareKilometers", "land_polygons",
    "LAND", "dem_COP30_ortho.tif", "GEOID", "100 Meters")
out.save("IW_manifest_CalG0_Dspk_DDOA.crf")

DetectDarkOceanAreas, пример 2 (автономный скрипт)

В этом примере обнаруживаются темные области океана с помощью маски суши.

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
arcpy.env.workspace = r"C:\Data\SAR"
in_radar_data="IW_manifest_CalG0"
out_raster="IW_manifest_CalG0_DDOA.crf"
min_area="20 SquareKilometers"
mask_features= "land_polygons"
feature_type="LAND"
in_dem_raster="dem_COP30_ortho.tif"
geoid="GEOID"
mask_tolerance="100 Meters"

# Run
out = arcpy.ia.DetectDarkOceanAreas(
    in_radar_data, out_raster, min_area, mask_features, feature_type,
    in_dem_raster, geoid, mask_tolerance)
out.save(out_raster)

Параметры среды

Сжатие, Текущая рабочая область, NoData, Коэффициент параллельной обработки, Пирамидный слой, Статистика растра, Метод пересчета, Временная рабочая область, Размер листа

Информация о лицензировании
