添加颜色集

颜色集作为标准化的颜色库或调色板，用于在网络中创建配色方案。 颜色集定义了可用于特定类型要素的可用颜色，并为每种颜色分配名称、标注和十六进制代码（或代码），以定义该颜色。 可以为不同类型的要素（如光纤、连接器或跳线）创建不同的颜色集。 在创建配色方案时会引用这些颜色集，以确保所有配色方案的标准都能保持一致。

添加颜色集工具允许您创建颜色集，定义可用于配色方案的调色板。

要求

要添加颜色集，必须满足以下要求：

• 输入公共设施网络参数必须引用公共设施网络版本 8 或更高版本。

• 域网络参数必须引用电信域网络。

• 颜色集名称参数值必须在域网络中唯一，且不得超过 256 个字符。

• 颜色编码参数的名称和标注属性值不得超过 256 字符。

• 颜色代码参数的 HexCode 属性值必须包含一个 6 位的十六进制三元组。 可以通过逗号分隔的列表提供多个十六进制代码。

• 使用企业级地理数据库时，请确保以下各项：

  • 输入公共设施网络参数值必须来自作为数据库公共设施网络所有者建立的数据库连接。

  • 活动 ArcGIS Enterprise 门户账户必须为门户公共设施网络所有者。

许可：

活动门户账户必须具有 ArcGIS Advanced Editing 用户类型扩展模块许可，才能在企业级地理数据库中创建、发布和编辑公共设施网络。

示例

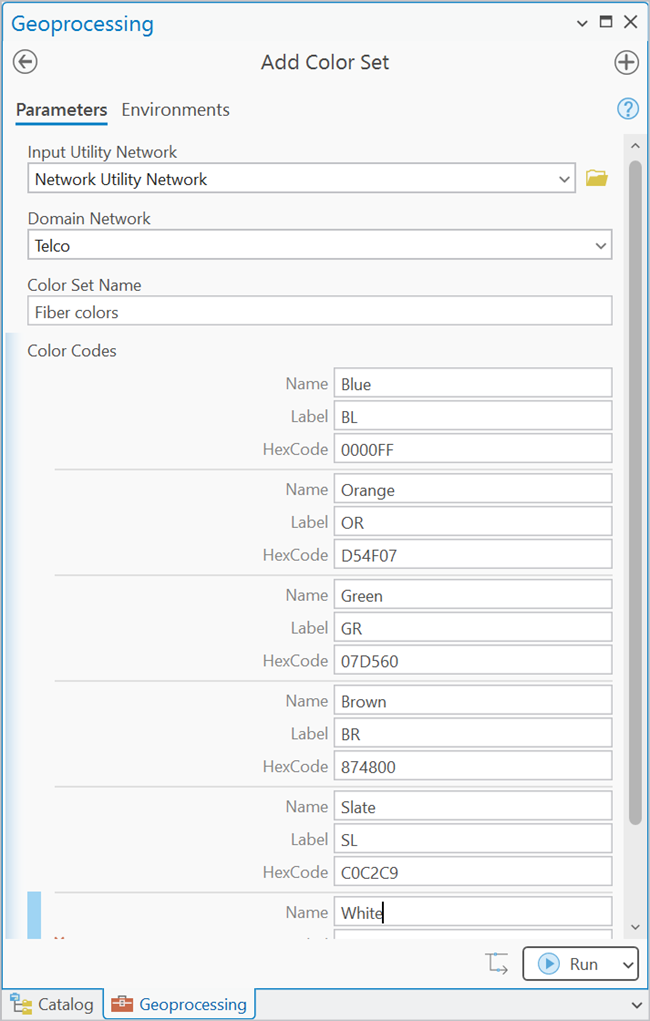

创建一个新的颜色集，颜色集名称为 Fiber colors，确定 Telco 域网络中光纤可用的调色板。 对于颜色编码参数，颜色集中每种颜色都定义了名称、标注和十六进制代码。

将颜色集添加到公共设施网络

要向公共设施网络添加颜色集，请完成以下步骤：

1. 在分析选项卡上的地理处理组中，单击工具 打开地理处理窗格。

2. 在地理处理窗格中，搜索并选择添加颜色集。

3. 对于输入公共设施网络参数，请指定一个公共设施网络。

4. 对于域网络参数，指定一个电信域网络。

5. 对于颜色集名称参数，请提供颜色集的名称。

   该名称用于标识配色方案使用的颜色集。

6. 对于颜色代码参数，请为用于定义颜色集中颜色的名称、标注和 HexCode 属性提供值。

   可以通过逗号分隔的列表提供多个十六进制代码以表示项目，如多颜色光纤管套。 例如，一条带有黑色条纹的蓝色光纤 (0000FF,000000)。

7. 对于颜色集中的每种颜色，重复步骤 6。

8. 单击运行。

   颜色集被添加到公共设施网络。

您现在可以使用添加配色方案工具将颜色集应用到配色方案。
