创建椭圆要素

椭圆 工具 使用指针或输入值创建平面椭圆要素。 该工具位于具有线和面要素模板的 创建要素 窗格中。

使用此工具时，注意以下事项：

• 将根据您的当前 高程设置 为包含 z 值的 3D 要素折点分配 z 值。

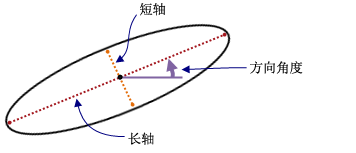

• 在完全定义中心位置以及长轴和短轴后，该要素会自动完成。

• 此工具不提供构造工具栏。

注:

如果活动地图设置为地理坐标系，将使用北方位角（0 度）系统测量指定的距离和方向，这可能生成非预期对齐或精度误差。

要避免此类误差，最佳实践为向活动地图分配的投影 坐标系 与要编辑的一个或多个图层坐标系匹配。

要创建考虑地球椭圆表面的要素，使用 构造大地测量要素 工具 ，或者考虑将 两点 线工具 与编码值属性域一起用于指定名为 Azimuth Type 的属性字段中的 方向类型 。

绘制或输入数值

要绘制椭圆要素，请完成以下步骤：

1. 添加数据并 配置编辑设置 。

   确认正在编辑的要素图层可编辑，分配给活动地图的坐标系适用于正在执行的编辑类型，并且捕捉配置为帮助您高效、准确工作。

2. 单击功能区上的 编辑 选项卡。 在 要素 组中，单击 创建 。

3. 在 创建要素 窗格中，单击折线或面要素模板。

4. 单击 椭圆 工具 。

   要覆盖默认属性值或更改可选工具设置，请单击 活动模板 按钮 ，然后单击以下选项卡：

   属性	在属性字段中键入值以覆盖源默认值。
   椭圆形	如果同一图层中的现有面与新要素重叠，则要自动裁剪现有面，选中 修改现有面以防重叠 。

5. 单击地图以创建中心点。

   要输入坐标位置，右键单击地图，然后单击 绝对 X,Y,Z 。

6. 移动指针，然后单击地图以指定方向角度。

   要输入方向值，请右键单击地图并单击 方向 。

7. 移动指针指定长轴和短轴，然后单击地图。

   要输入坐标位置，右键单击地图，然后单击 绝对 X,Y,Z 。



   要输入宽度或高度值，单击鼠标右键，然后单击下表所述的相应命令。

   按钮	描述
   宽度	输入宽度值。 如果此值完全定义要素，则要素会自动完成。
   高度	输入高度值。 如果此值完全定义要素，则要素会自动完成。

键盘快捷键

下表所述的键盘快捷键可用于替代为此工具执行命令。

用于“椭圆”构造工具的键盘快捷键

键盘快捷键	操作	注释
F6	指定绝对 x,y,z 。	打开 绝对 X,Y,Z 对话框。
A	指定方向 。	打开 方向 对话框。
Shift + 拖动	将几何创建为圆形 。	将几何约束为圆形。 创建椭圆的第一个点，按键盘快捷键，然后拖动。
