沿线以一定偏移量创建要素

偏移 工具 用于沿线以指定偏移量创建要素。 可绘制或追踪临时构造线，或选择现有线要素。 此工具位于 修改要素 窗格中。

有关更改默认工程单位的步骤，请参阅 设置编辑的单位选项 。

使用此工具时，注意以下事项：

• 该工具在宗地工作流中使用，以通过在测量或工程文档上记录的站和偏移测量值创建基于线起点测量的点和线要素。 例如，可使用此工具在路线中心线的任一侧更新或创建道路通行权点。

• COGO 属性不会写入新要素。 有关已启用 COGO 的线要素的方向和距离属性的更新步骤，请参阅 更新 COGO 属性 。

• 根据构造线或所选线要素输入起始和结束距离。 键入的长度与实际线长度之间的比例因子计算与地面到格网设置无关，并且可能与您的校正设置不同。

注:

此工具还可以用于 创建停车位线要素 。 要沿选定折点以指定间隔创建简单点要素，请考虑使用 沿线创建点 构造工具 。

要沿线以一定偏移量创建要素，请完成以下步骤：

1. 在功能区 编辑 选项卡的 要素 组中，单击 修改 。

   修改要素 窗格随即显示。

2. 展开 构造 ，然后单击 偏移 。

   随即将在窗格中打开工具。

3. 请选中窗格底部的 预览 复选框以显示构造线预览。

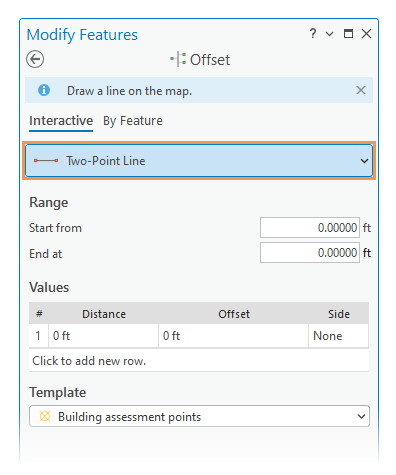

4. 要绘制或追踪临时构造线，请单击 交互式 选项卡，再单击工具下拉菜单，然后选择要素构造工具。



   两点线	单击地图，移动指针以绘制线，然后再次单击地图。
   追踪线	单击要沿其追踪线的要素并沿该要素移动指针。 单击要在其位置结束线的要素，然后单击 完成 。 提示： 按 T 键可显示您正在追踪的要素的折点。

5. 要选择现有线要素，请单击 按要素 选项卡，然后选择该要素。

   选择一个线要素 工具 将自动运行。

6. 在 范围 部分中，键入第一个站点和最后一个站点距线路起点的测量距离。 通常，可在记录的测量文件中找到这些值。

   1. 在 起始位置 文本框中，键入第一个站点的距离，然后按 Enter 键。

   2. 在 结束位置 文本框中，键入最后一个站点的距离，然后按 Enter 键。

      自动生成的默认结束距离可选。 如果结束距离未知，则可以删除此值。

   焦点将切换至 Distance 字段。

   注:

   可使用范围值计算在 值 表中键入的距离的局部比例因子。 此比例因子在窗格中与线长度一起显示。 它是根据记录的测量距离计算的，因此它可能与地面到格网校正比例因子不同。

   如果 地面到格网 已打开并且已定义具有起始值和结束值的范围，则仅按照校正距离因子缩放偏移距离。 如果删除结束值并且未定义局部比例，则站点距离也将按地面到格网距离因子进行缩放。

   有关详细信息，请参阅 使用地面到格网校正 。

7. 在 值 表中，键入要创建的要素的距离值和偏移值。

   提示：

   对于大型数据输入工作流，请考虑使用数字键盘，以实现计算器式效率。

   1. 在 Distance 字段中，键入沿构造线或所选线要素的站点位置，然后按 Enter 键。

   2. 在 Offset 字段中，键入创建要素时要使用的垂直偏移距离，然后按 Enter 键。 偏移值为负数时，系统会自动将 Side 字段设置为 左侧 。

      表中将自动新增一行。

   3. 要删除行，请右键单击该行，然后单击 删除行 。

   注:

   如果要输入测量文档中的站点和偏移测量值，则值可能以测量员使用的站点格式显示，例如，STA：10+34.05，偏移：35.00'。

   站点是沿着测量路线或基线的参考点，通常以 100 英尺为增量，起始站点并不总是位于 0 + 00。偏移按照距离参考站点的垂直距离进行测量。

   例如，如果基线起点处的第一个站点为 0+00，则 100 英尺外的下一个站点为 1+00。 因此，站号 10+34.05 表示距离起始站点 1034.05 英尺，计算为 10*100 + 34.05。

8. 要手动添加行，请单击 单击以添加新行 。

9. 单击 选择模板 下拉箭头，然后选择模板。

   此步骤用于指定要创建的要素以及要在其上创建要素的图层。

10. 单击 创建 。

    将沿对齐（线）方向在指定距离和偏移处创建指定的点要素或折点。

    之前输入的所有参数将在窗格中保留，除非手动对其进行更改或删除。 从而可以使用相同的数据来创建其他要素。
