创建路径
需具备位置参考许可方可使用。
将在 LRS 网络中使用定义路径位置和几何的中心线要素创建路径。
用于创建路径的中心线要素位于中心线要素类中,可以数字化为中心线要素类(使用航空像片或其他底图进行指导),从其他要素类复制并粘贴,或从 CAD 文件或其他 ArcGIS 支持的数据源导入。
Beta:
可使用 ArcGIS Pro 助手(测试版)执行路径创建并指导您完成工作流。
注:
中心线和网络要素类必须位于地图上才能运行此工具。
如果网络要素类具有额外的字段,则创建路径窗格中将显示一个附加属性表。 如果网络配置为使用用户生成的路线 ID,可在此提供路线名称。
在创建路径时,将遵循间距校准规则。
向地图添加中心线和网络要素类。
或者,可以打开存在中心线和网络要素类的地图。
放大到要创建路径的位置。
注:
在创建路径之前,路径的中心线要素必须位于中心线要素类中。

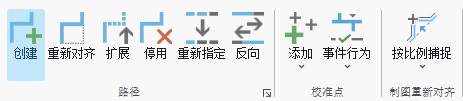

在位置参考选项卡的路径组中,单击创建
。
创建路径窗格随即出现并显示按矩形选择选项
作为默认选项。在新路径位置按矩形选择一条或多条中心线。
您还可以单击选择一条或多条中心线下拉箭头并选择其他选择工具之一:按多边形选择
、按套索选择
、按圆选择
、按线选择
或按轨迹选择
。或者,通过执行以下任一操作,可以使用地图选项卡上的交互式选择工具:
所选中心线在地图上高亮显示,并且创建路径窗格中将显示允许选择一条或多条中心线按钮
。 将在表上方显示选定中心线计数。提示:
数字化方向决定了校准方向,朝数字化方向增加。 可以使用反转中心线方向按钮
反转选定中心线的方向。 这将导致内存中翻转中心线方向,并且方向变化不是永久的。可以在创建路径之后保留所选的中心线。
如果将中心线创建为曲线,则 Roads and Highways 会将曲线转换为增密折线要素。
单击允许选择一条或多条中心线按钮
。创建路径窗格中随即显示一个表,其中每个选定中心线在与选择顺序对应的编号行中显示。 选定中心线在地图中进行编号并高亮显示。 将在表上方显示选定中心线计数。

或者,从顺序列中选择一行或多行,然后使用表格下方的按钮以更改中心线选择顺序。 您也可以拖动行以更改顺序。
还会在地图上显示表选择顺序更改。
中心线表中的可用工具
工具
工具名称
工具描述

允许选择一条或多条中心线
允许在地图上选择中心线并在表中按选择顺序进行显示。 使用表下方的移动按钮或拖动行以对选定中心线重新排序。

清除当前已选择的中心线
清除选定中心线并保持选定状态。 可在单击此按钮后重新选择,或再次单击允许选择一条或多条中心线按钮
。
向上移动选定中心线
将一条或多条选定中心线在表顺序中上移一行。

将选定中心线移至顶部
将一条或多条中心线移至表顺序顶部。

向下移动选定中心线
将一条或多条中心线在表顺序中下移一行。

将选定中心线移至底部
将一条或多条中心线移至表顺序底部。

翻转中心线的方向
反转选定中心线的方向。 这将导致内存中翻转中心线方向,并且方向变化不是永久的。

移除选定中心线
从表顺序中移除选定中心线但保持其选中状态。
提示:
要在中心线表中更改显示字段,请在内容窗格中右键单击中心线要素类,然后从快捷菜单中选择属性。 在图层属性对话框中,单击显示选项卡,然后单击显示字段下拉箭头更改其值。 在先前图像中,显示字段为
OBJECTID。单击网络下拉箭头,然后选择要添加路径的网络。
注:
要使用要素服务进行编辑,LRS 网络必须使用线性参考和版本管理功能进行发布。

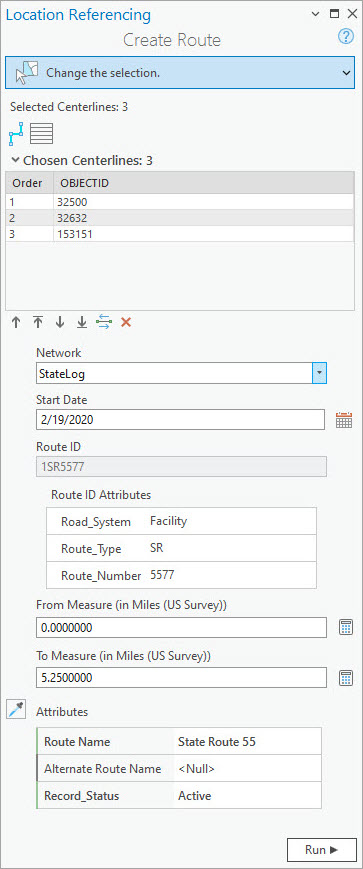

您可能要提供多字段路径 ID,具体取决于使用的网络配置。 在这种情况下,将显示创建路径窗格,其中包含用于配置属性的路径 ID 属性。
单击开始日期旁的日历按钮
并选择路径的开始日期。提示:
还可以双击开始日期文本框插入当前日期,或在开始日期文本框中提供日期。
在路径 ID 文本框中提供值。
对于每个时间片的所选网络,路径 ID 必须唯一。 如果您使用多字段路径 ID,请通过选择或提供构成路径 ID 的各字段值来创建路径 ID。 使用修改 LRS 网络工具配置此内容。
步骤 5 中的图像显示了路径 ID 属性,其中包含用于创建路径 ID 的值。
在测量始于文本框中提供一个值。 默认值为 0.000。
要计算起始测量值,请执行以下操作:
在测量止于文本框中提供一个值。
单击测量始于文本框旁的重新计算测量始于按钮
:
根据需要更新测量止于值。
将在测量止于值中自动填充选定中心线的几何长度。
注:
计算中心线的几何长度时,将考虑 z 值。
中心线和路径支持 z 值。
要计算测量止于值,请执行以下操作:
根据需要更新测量始于值。
单击测量止于文本框旁的重新计算测量止于按钮
:
根据需要在网络要素类中填充其他字段属性。
创建路径窗格中的属性字段支持编码值和范围属性域。 这在将属性值限制为预定义值列表或范围时非常有用。
注:
要从现有路径复制属性,单击选择地图中的路径以复制属性值
,然后选择现有路径。单击运行。
注:
如果路径编辑将导致在路径上引入一个或多个物理间隙,将在运行工具之前显示一个警告提示。 如果您不打算创建带间隙的路径,请单击否。
如果正在编辑的路径已具有一个或多个物理间隙,而编辑过程中未引入更多物理间隙,则不会显示提示。
要防止未计划的中心线,可在活动地图中启用捕捉,或使用编辑选项卡的捕捉组中的捕捉按钮
启用捕捉。要禁用此警告,可在选项对话框的位置参考选项卡上,取消选中在允许可能产生物理间距的路径编辑内容之前发出警告。
提示:
单击位置参考选项卡上工具组中的识别路径
,然后单击新路径以查看其相关信息。或者,将指针移到路径上以在地图上显示路径和测量信息。 移动指针时将更新路径和测量值。 如果一个位置存在多个路径和测量值,则将显示所有内容。
可以在位置参考选项卡上的选项对话框中设置地图比例选项以显示路径和测量信息。
注:
创建路径后,可以使中心线保持选中状态。
复杂路径创建方案
以下说明了包括环形、棒棒糖、分支、alpha、杠铃形和无限路径的复杂路径创建的示例。
环形路径
在下面的示例中,使用了四条中心线(CL1、CL2、CL3 和 CL4)创建环形路径:
将在环起点 (0)、环终点 (10)、三分之一 (3.33) 和三分之二 (6.67) 处添加校准点。
棒棒糖路径
在下面的示例中,使用了两条中心线(CL1、CL2)创建棒棒糖路径:
创建的 RouteX 的校准点位于棒部分的起点 (0)、环形部分终点 (12) 以及环形部分的三分之一 (5.33) 和三分之二 (8.67) 处。
在第二个示例中,使用具有与上面的示例不同方向的两条中心线 (CL1, CL2) 创建棒棒糖路径。
创建的 RouteX 的校准点位于环形部分起点 (0)、环形部分的三分之一 (3.33) 和三分之二 (6.67) 处以及位于棒棒糖终点处的棒部分 (12)。
分支路径
在下面的示例中,使用了两条中心线(CL1、CL2)创建分支路径:
创建的 RouteX 的校准点位于分支起点、分支终点以及虚构分支边缘的起点和终点。
在第二个示例中,使用了两条中心线(CL1、CL2)创建分支路径。
创建的 RouteX 的校准点位于分支起点、分支终点以及虚构分支边缘的起点和终点。
Alpha 路径
在下面的示例中,使用了三条中心线(CL1、CL2、CL3)创建 alpha 路径:
创建的 RouteX 的校准点位于 alpha 部分的起点 (0) 和终点 (16) 以及环形部分的三分之一 (6.33) 和三分之二 (9.67) 处。
杠铃形路径
在下面的示例中,使用了三条中心线(CL1、CL2、CL3)创建杠铃形路径:
创建的 RouteX 的校准点位于杠铃的起点 (0) 和终点 (18) 以及每个环形部分的三分之一(2.67 和 12.67)和三分之二(5.33 和 15.33)处。
在交点处开始和结束的无限路径
在下面的示例中,使用了一条中心线 (CL1) 创建在交点处开始和结束的无限环形路径:
创建的 RouteX 的校准点位于无限路径的起点 (0) 和终点 (20) 以及每个环形部分的三分之一(3.33 和 13.33)和三分之二(6.67 和 16.67)处。
在下面的示例中,使用了一条中心线 (CL1) 创建在环上开始和结束的无限环形:
创建的 RouteX 的校准点位于无限路径的起点 (0) 和终点 (10) 以及位于主环中每条路径的中间位置(1.25 和 8.75)和副环的三分之一 (4.17) 和三分之二 (5.83) 处。
线网络中的路径创建
以下示例显示线网络中的路径创建过程。
在示例 1 中,线上有两条现有路径,R1 和 R2。 通过在线上选择现有路径起点处的 CL1 来创建新路径 R3。 因此,将更新下游路径 R1 和 R2 的线顺序。
示例 1:输入测量值
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R1 |
14 |
20 |
100 |
|
R2 |
24 |
30 |
200 |
示例 1:输出测量值
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R3 |
1 |
10 |
100 |
|
R1 |
14 |
20 |
200 |
|
R2 |
24 |
30 |
300 |
在示例 2 中,线上有两条现有路径,R1 和 R2。 通过在线上现有路径的中间处选择 CL2 来创建新路径 R3。 因此,现有下游路径 R2 的线顺序将更新,而上游路径 R1 的线顺序保持不变。
示例 2:输入数据值
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R1 |
1 |
10 |
100 |
|
R2 |
24 |
30 |
200 |
实例 2:输出测量值
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R1 |
1 |
10 |
100 |
|
R3 |
14 |
20 |
200 |
|
R2 |
24 |
30 |
300 |
在示例 3 中,线上有两条现有路径:R2 和一条间隙路径,R1。 CL2 位于 R1 间隙中。 通过在线上现有路径的中间处选择 CL2 来创建新路径 R3。 因此,现有下游路径 R2 的线顺序更新为 300。 下游路径 R1 的线顺序保持不变。
示例 3:输入要素
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R1 |
1 |
15 |
100 |
|
R2 |
17 |
20 |
200 |
示例 3:输出测量值
|
路径 ID |
测量始于 |
测量止于 |
线顺序 |
|---|---|---|---|
|
R1 |
1 |
15 |
100 |
|
R3 |
14 |
20 |
200 |
|
R2 |
17 |
20 |
300 |
