栅状图 (3D Analyst 工具)
汇总

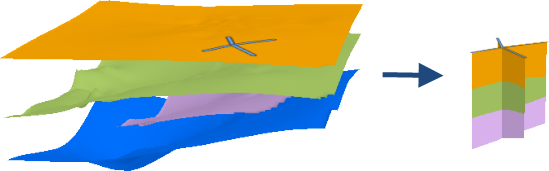

用于构建表面集合的垂直截面。
插图
用法
栅状图为在 3D 空间中可视化多个重叠表面之间的空间提供了一种方法，例如地层学数据。
任何弯曲线段都将使用采样距离参数值概化为线段。 如果未指定采样距离，则该值将从输入表面派生。 对于栅格，默认采样距离将是栅格的像元大小。 对于 TIN，默认采样距离将基于三角化表面生成的边。 如果曲线短于采样分辨率，则曲线将使用起点和终点简化为两点线。
可使用双线性插值法来推导沿栅格表面的高度。 对于 TIN 表面，可以指定自然邻域法或线性插值法。
可使用 重叠剖面 工具生成栅状图中的 x,y,z 值表格。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入线要素 |
将用于构建栅状图的线要素。 |
Feature Layer |
|
输入表面 |
将用于构建栅状图的栅格和 TIN 表面。 |
Mosaic Layer; Raster Layer; TIN Layer |
|
输出多面体要素类 |
由用于描绘栅状图的垂直面组成的输出多面体。 |
Feature Class |
|
插值方法 （可选） |
指定将用于在构建栅状图时从 TIN 表面获取 z 值的插值方法。 该参数不适用于栅格表面。
|
String |
|
下限高度 （可选） |
将用于定义栅状图最低高度的恒定高度。 |
Linear Unit |
|
上限高度 （可选） |
将用于定义栅状图最高高度的恒定高度。 |
Linear Unit |
|
采样距离 （可选） |
将用于确定从底层表面插入高度测量值的位置的水平距离。 |
Linear Unit |
环境
当前工作空间, 范围, 输出坐标系, 地理变换, 输出 XY 值域, 输出 Z 值域
许可信息
- 基本: 需要 3D Analyst
- 标准: 需要 3D Analyst
- 高级: 需要 3D Analyst
