在两个 TIN 间拉伸 (3D Analyst 工具)
汇总
通过在两个不规则三角网 (TIN) 数据集间拉伸各输入要素创建 3D 要素。

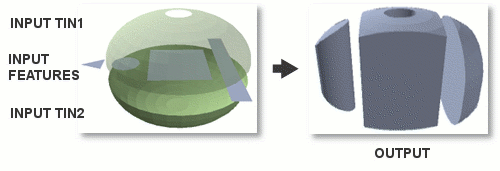

插图
用法
将仅在输出中表示与两个 TIN 的 XY 范围重叠的输入要素部分。
拉伸要素的几何取决于输入要素的几何：
对于线和面输入要素，将创建多面体几何。
对于点输入要素，将创建线几何。
如果任何输入数据集与另一个输入数据集边界重合，该工具可能无法生成有效的输出。 如果输入面与任意 TIN 表面的边界重合，可以考虑使用 缓冲区 工具稍微修改面的形状。 同样，如果任一 TIN 表面在与面重叠的区域内与另一个表面的边界重合，可以考虑通过交互式编辑或使用 TIN 范围 工具修改 TIN 的数据区域，以将 TIN 的覆盖区输出为面，对面应用轻微缓冲区，并使用 编辑TIN 工具将面重新加载到 TIN 中。
参数
| 标注 | 说明 | 数据类型 |
|---|---|---|
|
输入 TIN |
第一个输入 TIN。 |
TIN Layer |
|
输入 TIN |
第二个输入 TIN。 |
TIN Layer |
|
输入要素类 |
将在 TIN 之间拉伸的要素。 |
Feature Layer |
|
输出要素类 |
将用于存储拉伸后要素的输出。 |
Feature Class |
环境
当前工作空间, 输出坐标系, 范围, 地理变换, XY 分辨率, XY 容差, Z 分辨率, Z 容差, 输出配置关键字, 自动提交, 输出 XY 值域, 输出 Z 值域
许可信息
- 基本: 需要 3D Analyst
- 标准: 需要 3D Analyst
- 高级: 需要 3D Analyst
