表面等值线 (3D Analyst 工具)

汇总

创建派生自 terrain、TIN 或 LAS 数据集表面的等值线。

了解有关“表面等值线”工作原理的详细信息

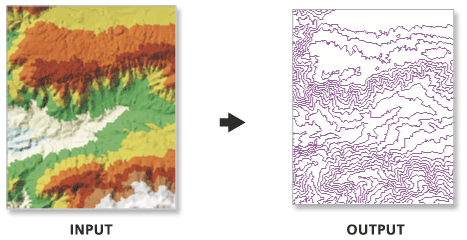

插图

用法

• 输出要素类是 2D 要素类，包含带等值线值的属性。

• 使用间隔和起始等值线选项可自定义输出要素类的范围和分辨率。

• 使用输出等值线字段数据可将要素类转换为 3D 要素类。

• 在某些情况下，使用 TIN 表面创建等值线时，可能无法生成最后一条有效的等值线。 这是计算机等值线绘制软件常见的算法限制。 为确保生成所有有效等值线，在起始等值线字段中添加一个非常小的负值，以略微偏移数据。

• Z 因子参数仅影响栅格和 TIN 的结果，不影响 terrain 数据集。 在处理 terrain 数据集时，可以指定内置 z 因子的等值线间距。 例如，如果想要一英尺等值线间距，而 terrain 数据集表面单位是米，则指定等值线间距 0.3048。 也可以使用 Terrain 转栅格 或 Terrain 转 TIN 地理处理工具将 terrain 数据集转换为栅格或 TIN。

参数

• Dialog
• Python

标注	说明	数据类型
输入表面	要处理的 TIN、terrain 或 LAS 数据集表面。	LAS Dataset Layer; Terrain Layer; TIN Layer
输出要素类	将生成的要素类。	Feature Class
等值线间距	等值线间的间距。	Double
起始等值线 （可选）	定义要加上或减去等值线间距以描绘等值线的起始 Z 值。 默认值为 0.0。	Double
等值线字段 （可选）	将与每条线均关联的等值线值存储在输出要素类中的字段。	String
等值线字段精度 （可选）	等值线字段的精度。 零将指定一个整数，数字 1-9 则指示字段将包含的小数位数。 默认情况下，字段将为整数 (0)。	Long
计曲线间距 （可选）	计曲线通常用作制图辅助以协助实现等值线可视化。 计曲线间距通常是等值线间距的五倍。 使用该参数会将计曲线间距字段定义的整型字段添加到输出要素类的属性表中，其中值 1 指示计曲线。	Double
计曲线间距字段 （可选）	用于识别计曲线的字段的名称。 仅当定义计曲线间距时，才会使用此选项。 默认情况下，字段名为 Index。	String
Z 因子 （可选）	Z 值将乘上的系数。 此值通常用于转换 z 线性单位来匹配 x,y 线性单位。 默认值为 1，此时高程值保持不变。 如果输入表面的空间参考具有已指定线性单位的 z 基准面，则此参数不可用。	Double
金字塔等级分辨率 （可选）	将使用 terrain 金字塔等级的 z 容差或窗口大小分辨率。 默认值为 0，或全分辨率。	Double

环境

当前工作空间, 范围, 输出坐标系, 地理变换, XY 分辨率, XY 容差, 输出 XY 值域, 输出配置关键字, 自动提交, 对 terrain 进行分析时使所用内存最小

许可信息

• 基本: 需要 3D Analyst
• 标准: 需要 3D Analyst
• 高级: 需要 3D Analyst
