检测亮色海洋对象 (影像分析工具)

汇总

检测潜在的亮色人造物体（例如船舶、石油钻井平台和风车），同时掩膜掉感兴趣区域之外的合成孔径雷达 (SAR) 数据。

此工具将对像素进行聚类并将按最小和最大宽度以及长度参数来过滤聚类，并将结果输出到要素类。可以指定输出要素类采用边界框形式，或采用检测对象周围的面轮廓形式。

用法

使用应用辐射定标工具，将输入雷达数据定标为 gamma nought。这将优化对象检测，尤其在大激光雷达场景中。
雷达输入数据可能与输出要素类不一致。如果输入雷达数据未经过正射校正，则该工具会使用 DEM 栅格参数对输出要素类参数值进行变换。如果未提供 DEM，则该工具将使用椭球面执行转换。为了获得最佳的输出要素类参数值变换效果，请为 DEM 栅格参数提供一个输入 DEM。输入的 DEM 必须位于 WGS84 (EPSG:4326) 地理坐标系中。

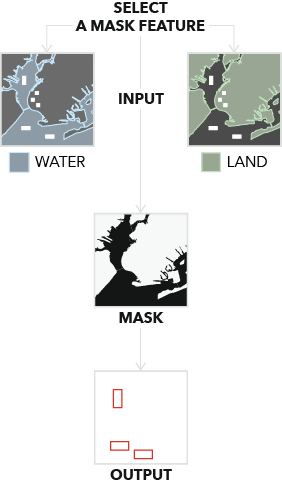

为确保仅检测海洋中的对象，请为掩膜要素参数提供一个值，并使用要素类型参数指定掩膜为水体还是陆地。或者，提供一个 DEM 栅格参数值，该工具将使用高程来确定陆地和水体像素。这两种方法中的任何一种都可以用于创建陆地掩膜。

如果同时提供了掩膜要素和 DEM 栅格参数值，则将使用掩膜要素参数来创建掩膜。

标注	说明	数据类型
输入雷达数据	输入雷达数据。	Raster Dataset; Raster Layer
输出要素类	检测到的亮色海洋对象的输出要素类。	Feature Class
输出类型（可选）	指定将用于输出要素类的边界类型。边界框—将使用检测到的对象的最小边界框。这是默认设置。周长—将使用检测到的对象的周长轮廓。	String
最小对象宽度（可选）	待检测对象的最小宽度。宽度必须为正值。默认值为 10 米。	Linear Unit
最大对象宽度（可选）	待检测对象的最大宽度。宽度必须为正值。默认值是 100 米。	Linear Unit
最小对象长度（可选）	待检测对象的最小长度。长度必须为正值。默认值是 50 米。	Linear Unit
最大对象长度（可选）	待检测对象的最大长度。长度必须为正值。默认值为 500 米。	Linear Unit
掩膜要素（可选）	陆地或水体面要素。此面将用于创建掩膜。	Feature Layer
要素类型（可选）	指定掩膜要素参数值表示的面类型。如果提供了掩膜要素参数值，则此参数为必填项。陆地面—掩膜输入为陆地面。将使用此输入创建反转掩膜。水体面—掩膜输入为水体面。将使用此输入创建掩膜。	String
DEM 栅格（可选）	输入 DEM。如果输入雷达数据未经过正射校正，则将使用此 DEM 对输出结果进行正射校正。如果提供了掩膜要素参数值，则此 DEM 将用于以雷达坐标对其进行投影。如果未提供掩膜要素参数的值，则此 DEM 也将用于创建陆地掩膜。	Mosaic Layer; Raster Layer
应用大地水准面校正（可选）	指定是否将输入 DEM 的垂直参考系统转换为椭球体高度。大多数高程数据集均参考海平面正高，因此在这些情况下，需要进行校正以将海平面正高转换为椭球体高度。选中—将进行大地水准面校正以将正高转换为椭球体高度（根据 EGM96 大地水准面）。这是默认设置。未选中—不会进行大地水准面校正。仅当以椭球体高度提供 DEM 时，才会使用此选项。	Boolean
掩膜容差（可选）	根据掩膜要素参数或 DEM 栅格参数创建的掩膜周围的缓冲距离。此距离不能为负。默认值是 100 米。	Linear Unit

DetectBrightOceanObjects(in_radar_data, out_feature_class, {out_type}, {min_object_width}, {max_object_width}, {min_object_length}, {max_object_length}, {mask_features}, {feature_type}, {in_dem_raster}, {geoid}, {mask_tolerance})

名称	说明	数据类型
in_radar_data	输入雷达数据。	Raster Dataset; Raster Layer
out_feature_class	检测到的亮色海洋对象的输出要素类。	Feature Class
out_type （可选）	指定将用于输出要素类的边界类型。 `BOUNDS`—将使用检测到的对象的最小边界框。这是默认设置。 `PERIMETER`—将使用检测到的对象的周长轮廓。	String
min_object_width （可选）	待检测对象的最小宽度。宽度必须为正值。默认值为 10 米。	Linear Unit
max_object_width （可选）	待检测对象的最大宽度。宽度必须为正值。默认值是 100 米。	Linear Unit
min_object_length （可选）	待检测对象的最小长度。长度必须为正值。默认值是 50 米。	Linear Unit
max_object_length （可选）	待检测对象的最大长度。长度必须为正值。默认值为 500 米。	Linear Unit
mask_features （可选）	陆地或水体面要素。此面将用于创建掩膜。	Feature Layer
feature_type （可选）	指定 `mask_features` 参数值表示的面类型。如果提供了 `mask_features` 参数值，则此参数为必填项。 `LAND`—掩膜输入为陆地面。将使用此输入创建反转掩膜。 `WATER`—掩膜输入为水体面。将使用此输入创建掩膜。	String
in_dem_raster （可选）	输入 DEM。如果输入雷达数据未经过正射校正，则将使用此 DEM 对输出结果进行正射校正。如果提供了 `mask_features` 参数值，则此 DEM 将用于以雷达坐标对其进行投影。如果未提供 `mask_features` 参数的值，则此 DEM 也将用于创建陆地掩膜。	Mosaic Layer; Raster Layer
geoid （可选）	指定是否将输入 DEM 的垂直参考系统转换为椭球体高度。大多数高程数据集均参考海平面正高，因此在这些情况下，需要进行校正以将海平面正高转换为椭球体高度。 `GEOID`—将进行大地水准面校正以将正高转换为椭球体高度（根据 EGM96 大地水准面）。这是默认设置。 `NONE`—不会进行大地水准面校正。仅当以椭球体高度提供 DEM 时，才会使用此选项。	Boolean
mask_tolerance （可选）	根据 `mask_features` 参数或 `in_dem_raster` 参数创建的掩膜周围的缓冲距离。此距离不能为负。默认值是 100 米。	Linear Unit

代码示例

DetectBrightOceanObjects 示例 1（Python 窗口）

本示例使用水体掩膜查找亮色海洋对象。

import arcpy
arcpy.ia.DetectBrightOceanObjects(
    r"C:\Data\SAR\Spotlight High_ICEYE_GRD_SLH_50153_20210405T124010_CalG0.crf",
    r"C:\Output\Ocean.gdb\DetectBrightOceanObjects", "BOUNDS",
    "50 Meters", "500 Meters", "50 Meters", "500 Meters", "MPA Water Polygon",
    "Water", r"C:\Data\DEM\dem_COP30_ortho.tif", "GEOID", "100 Meters")

DetectBrightOceanObjects 示例 2（独立脚本）

本示例使用水体掩膜查找亮色海洋对象。

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar_data= r"C:\Data\SAR\IW_manifest_CalG0.crf"
out_feature_class = r"C:\Output\Ocean.gdb\DetectBrightOceanObjects"
out_type = "BOUNDS"
min_object_width = "50 Meters"
max_object_width = "500 Meters"
min_object_length = "50 Meters"
max_object_length = "500 Meters"
mask_features = "MPA Water Polygon"
feature_type = "Water"
in_dem_raster = r"C:\Data\DEM\dem_COP30_ortho.tif"
geoid = "GEOID"
mask_tolerance = "100 Meters"

# Run
arcpy.ia.DetectBrightOceanObjects(in_radar_data, out_feature_class, out_type,
                    min_object_width, max_object_width, min_object_length,
                    max_object_length, mask_features, feature_type, in_dem_raster,
                    geoid, mask_tolerance)

环境

压缩, 当前工作空间, NoData, 输出配置关键字, 并行处理因子, 金字塔, 栅格统计, 重采样方法, 临时工作空间, 捕捉栅格, 切片大小

许可信息

基本: 需要 Image Analyst
标准: 需要 Image Analyst
高级: 需要 Image Analyst
