Oberflächenausrichtung (3D Analyst Tools)

Zusammenfassung

Erstellt Polygon-Features, die Ausrichtungsmesswerte aus einer TIN (Triangulated Irregular Network)-, Terrain- oder LAS-Dataset-Oberfläche darstellen.

Abbildung

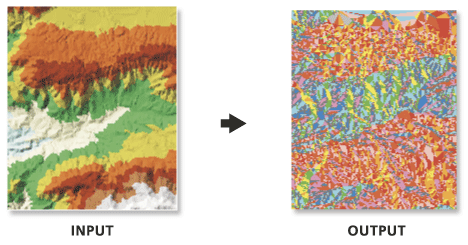

Abbildung "TIN-Ausrichtung"

Verwendung

Ausrichtung bezeichnet die horizontale Ausrichtung einer Oberfläche und wird in Grad angegeben. Jeder Facette der Oberfläche wird ein Codewert zugewiesen, der die Haupt- oder Nebenrichtung ihrer Neigung angibt, und zusammenhängende Bereiche mit demselben Code werden zu einem einzigen Feature zusammengefasst. Das Standardklassifizierungsschema ist wie folgt definiert:


Code	Neigungsrichtung	Hangwinkelbereich
-1	Flach	Keine Neigung
1	Norden	0° bis 22,5°
2	Nordost	22,5° bis 67,5°
3	Ost	67,5° bis 112,5°
4	Südost	112,5° bis 157,5°
5	Süd	157,5° bis 202,5°
6	Südwest	202,5° bis 247,5°
7	West	247,5° bis 292,5°
8	Nordwest	292,5° bis 337,5°
9	Norden	337,5° bis 360°

Angepasste Klassendefinitionen können über eine Tabelle für Klassengrenzen bereitgestellt werden. Die Tabelle muss zwei Spalten haben, wobei die erste den Ausrichtungs-Teilungspunkt in Grad angibt und die zweite ihren Codewert definiert. Sehen Sie sich das folgende Beispiel an.

Unterbrechung

Aspect_Code

90,0

1

180,0

2

270,0

3

360,0

4

Hinweis:

Die Tabelle kann in jedem unterstützten Format ('.dbf', .txt, oder Geodatabase-Tabelle) vorliegen. Der Name der Felder ist unbedeutend, da jeweils das erste für Klassengrenzen und das zweite für Ausrichtungscodes verwendet wird.

Unterbrechung	Aspect_Code
90,0	1
180,0	2
270,0	3
360,0	4

Beschriftung	Erläuterung	Datentyp
Eingabe-Oberfläche	Die Oberfläche des TIN-, Terrain- oder LAS-Datasets, die verarbeitet wird.	LAS Dataset Layer; Terrain Layer; TIN Layer
Ausgabe-Feature-Class	Die Feature-Class, die erstellt werden soll.	Feature Class
Tabelle für Klassengrenzen (Optional)	Eine Tabelle mit den Klassifizierungsgrenzen, die zum Definieren der Ausrichtungsbereiche der Ausgabe-Feature-Class verwendet werden.	Table
Ausrichtungsfeld (Optional)	Das Feld mit den Ausrichtungscodewerten.	String
Auflösung der Pyramidenebene (Optional)	Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung.	Double

arcpy.3d.SurfaceAspect(in_surface, out_feature_class, {class_breaks_table}, {aspect_field}, {pyramid_level_resolution})

Name	Erläuterung	Datentyp
in_surface	Die Oberfläche des TIN-, Terrain- oder LAS-Datasets, die verarbeitet wird.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Die Feature-Class, die erstellt werden soll.	Feature Class
class_breaks_table (Optional)	Eine Tabelle mit den Klassifizierungsgrenzen, die zum Definieren der Ausrichtungsbereiche der Ausgabe-Feature-Class verwendet werden.	Table
aspect_field (Optional)	Das Feld mit den Ausrichtungscodewerten.	String
pyramid_level_resolution (Optional)	Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung.	Double

Codebeispiel

SurfaceAspect: Beispiel 1 (Python-Fenster)

Anhand des folgenden Beispiels wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceAspect("sample.gdb/featuredataset/terrain", "terrain_aspect.shp")

SurfaceAspect: Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: SurfaceAspect Example
Description: This script demonstrates how to use the
             SurfaceAspect and SurfaceSlope tools to generate a polygon
             that contains the intersection of both
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# List all TINs in workspace
listTINs = arcpy.ListDatasets("","TIN")

# Determine whether the list contains any TINs
if len(listTINs) > 0:
    for dataset in listTINs:
        print(dataset)
        # Set Local Variables
        aspect = arcpy.CreateUniqueName("Aspect.shp")
        slope = arcpy.CreateUniqueName("Slope.shp")
        outFC = dataset + "_Aspect_Slope.shp"
        # Run SurfaceAspect
        arcpy.ddd.SurfaceAspect(dataset, aspect)
        # Run SurfaceSlope
        arcpy.ddd.SurfaceSlope(dataset, slope)
        # Run SurfaceSlope
        print("Starting Intersect")
        arcpy.analysis.Intersect(aspect + " #;" + slope + " #", outFC, "ALL")
        print("Completed intersect for " + dataset)
else:
    print("There are no TINs in the " + arcpy.env.workspace + " directory.")

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Geographische Transformationen, Ausdehnung, XY-Auflösung, XY-Toleranz, Ausgabe-XY-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Speicherauslastung während der Analyse von Terrains minimieren

Lizenzierungsinformationen

Basic: Erfordert 3D Analyst
Standard: Erfordert 3D Analyst
Advanced: Erfordert 3D Analyst
