Oberflächenneigung (3D Analyst Tools)
Zusammenfassung
Erstellt Polygon-Features, die Neigungswertbereiche für triangulierte Oberflächen darstellen.

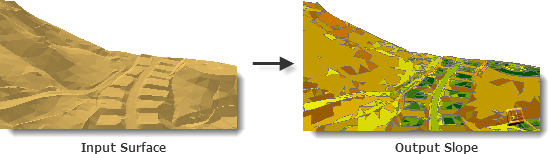

Abbildung
Verwendung
Die Neigung wird mithilfe der Oberflächennormale der einzelnen Dreiecke, die durch das Vektorprodukt von zwei Dreieckskanten angegeben wird, in Prozent oder Grad bestimmt. Die prozentuale Neigung beschreibt das Änderungsverhältnis der Höhe der Oberflächennormale in horizontaler Richtung, während die Gradneigung den Neigungswinkel zwischen der Oberflächennormale und einer horizontalen Ebene angibt.
Jedes resultierende Polygon stellt einen Neigungswertbereich dar, der von den Klassifizierungsgrenzen abhängt, die bei der Ausführung des Werkzeugs verwendet werden. Die Standardklassifizierungsgrenze teilt die Neigungsmessungen in die folgenden neun Gruppen ein:
SLOPE CODE
PERCENT
DEGREE RANGE
1
0,00 bis 1,00
0,00 bis 0,57
2
1,00 bis 2,15
0,57 bis 1,43
3
2,15 bis 4,64
1,43 bis 2,66
4
4,64 bis 10,0
2,66 bis 5,71
5
10,00 bis 21,50
5,71 bis 12,13
6
21,50 bis 46,40
12,13 bis 24,89
7
46,40 bis 100,0
24,89 bis 45,00
8
100,0 bis 1000,0
45,00 bis 84,29
9
1000,0 <
84,29 bis 90,0
Neigungsklassifizierungen können angepasst werden, indem eine Tabelle mit bis zu zwei Feldern für numerische Werte im Parameter Tabelle für Klassengrenzen angegeben wird. Die erste Spalte identifiziert die Grenzpunkte der Neigungsklassifizierung. Wenn eine zweite Spalte enthalten ist, wird mit den darin enthaltenen Werten ein Code verknüpft, der jedem Polygon-Feature zugeschrieben wird. Wenn die unten angegebene Tabelle verwendet wird, werden alle Neigungswerte von 0 bis 10 durch den Code 1 dargestellt, die Werte von 10 bis 25 durch den Code 2 usw. Die Klassengrenzeneinheiten der Tabelle werden im Parameter Neigungseinheiten (
units) festgelegt.CLASS_BREAK
CODE
10,0
1
25,0
2
40,0
3
70,0
4
Hinweis:
Die Tabelle kann in jedem unterstützten Format ('.dbf',
.txt, oder Geodatabase-Tabelle) vorliegen. Der Name der Felder ist unbedeutend, da jeweils das erste für Klassengrenzen und das zweite für Ausrichtungscodes verwendet wird.
Parameter
| Beschriftung | Erläuterung | Datentyp |
|---|---|---|
|
Eingabe-Oberfläche |
Das TIN-, Terrain- oder LAS-Dataset, dessen Neigungsdaten in das Ausgabe-Polygon-Feature geschrieben werden. |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
Ausgabe-Feature-Class |
Die Feature-Class, die erstellt werden soll. |
Feature Class |
|
Neigungseinheiten (Optional) |
Die Maßeinheiten zum Berechnen der Neigung.
|
String |
|
Tabelle für Klassengrenzen (Optional) |
Eine Tabelle mit Klassifizierungsgrenzen, die zum Gruppieren der Ausgabe-Features verwendet werden. Die erste Spalte dieser Tabelle gibt den Teilungspunkt an, die zweite enthält den Klassifizierungscode. |
Table |
|
Neigungsfeld (Optional) |
Das Feld mit den Neigungswerten. |
String |
|
Z-Faktor (Optional) |
Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Dieser Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt. |
Double |
|
Auflösung der Pyramidenebene (Optional) |
Die verwendete Auflösung der Z-Toleranz oder der Kachelung der Terrain-Pyramidenebene. Der Standardwert ist 0, also volle Auflösung. |
Double |
Umgebungen
Aktueller Workspace, Scratch-Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Ausgabe-XY-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Speicherauslastung während der Analyse von Terrains minimieren
Lizenzierungsinformationen
- Basic: Erfordert 3D Analyst
- Standard: Erfordert 3D Analyst
- Advanced: Erfordert 3D Analyst
