Mosaik generieren (Data Management Tools)

Zusammenfassung

Generiert ein Mosaik aus regelmäßigen Polygonen, um eine angegebene Ausdehnung abzudecken. Das Mosaik kann aus Dreiecken, Quadraten, Rauten, Hexagonen, H3-Hexagonen oder transversalen Hexagonen bestehen.

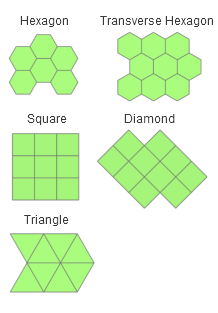

Abbildung

Generate Tessellation tool illustration

Verwendung

Um sicherzustellen, dass die gesamte Eingabe-Ausdehnung vom Mosaik abgedeckt wird, erstrecken sich die Ausgabe-Features absichtlich über die Eingabe-Ausdehnung hinaus. Grund dafür ist, dass die Kanten des Mosaiks nicht immer gerade Linien sind und sich Lücken ergäben, wenn das Raster durch die Eingabe-Ausdehnung begrenzt wäre.
Bei anderen Optionen als H3-Hexagon für den Parameter Shape-Typ werden die Ausgabe-Features mit euklidischen Berechnungen erstellt. Für optimale Ergebnisse sollte der Wert des Parameters Ausdehnung in einem Koordinatensystem angegeben werden, das die Entfernungs- oder Flächenverzerrung minimiert. Ausdehnungen sollten in einem geeigneten projizierten Koordinatensystem angegeben werden. Ausdehnungen mit einem geographischen Koordinatensystem oder projizierten Koordinatensystemen, die nicht für Entfernungsmessungen geeignet sind, sollten zuerst projiziert werden.

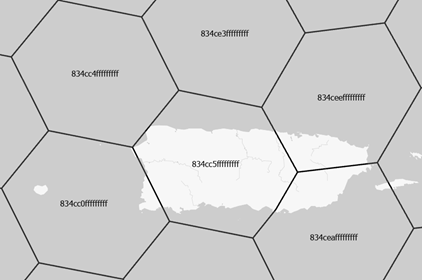

Wenn H3-Hexagon für den Parameterwert Shape-Typ verwendet wird, dienen die Feldwerte von GRID_ID als eindeutiger hierarchischer Index für jede Zelle.

Bei allen anderen Shape-Typ-Parameterwerten dient das Feld GRID_ID als eindeutige ID für jedes Feature. Das Format der IDs lautet A-1, A-2, B-1, B-2 usw. Dadurch wird eine Auswahl von Zeilen und Spalten durch Abfrage mit dem Werkzeug Layer nach Attributen auswählen ermöglicht. Wählen Sie beispielsweise alle Features in der Spalte A mit GRID_ID wie 'A-%' oder alle Features in Zeile 1 mit GRID_ID wie '%-1' aus.
Der Raumbezug der Ausgabe wird durch Folgendes bestimmt:
- Der Parameterwert Raumbezug, falls angegeben
- Wenn der Parameter Raumbezug nicht angegeben wurde, wird der Umgebungswert "Ausgabe-Koordinatensystem" verwendet, sofern festgelegt
- Wenn keiner dieser Parameter festgelegt wurde, wird der Raumbezug des Parameterwerts Ausdehnung verwendet
Der Wert des Parameters Ausdehnung besteht aus Koordinaten, die ein Rechteck definieren, sowie aus einem Raumbezug. Wenn die Ausdehnung anhand eines vorhandenen Objekts festgelegt wird, z. B. anhand der Ausdehnung der aktiven Karte, oder wenn arcpy.Describe(dataset).extent in Python verwendet wird, ist der Raumbezug des Objekts in der Regel enthalten.

Wenn der Wert des Parameters Ausdehnung einen undefinierten Raumbezug hat, wird davon ausgegangen, dass die Koordinaten im Raumbezug der Ausgabe liegen.

Wenn der Wert des Parameters Ausdehnung einen anderen Raumbezug hat als der Wert des Parameters Ausgabe-Feature-Class, werden die Features im Raumbezug des Parameterwertes Ausdehnung generiert und auf den Raumbezug der Ausgabe projiziert. Diese Handhabung findet keine Anwendung, wenn der Wert des Parameters Shape-Typ auf H3-Hexagon festgelegt ist.
Um ein Mosaik zu generieren, das Mosaik-Features ausschließt, die keine Features in einem anderen Dataset schneiden, verwenden Sie das Werkzeug Layer lagebezogen auswählen, um Ausgabe-Polygone auszuwählen, die die Quell-Features enthalten. Verwenden Sie das Werkzeug [Features kopieren**]**(copy-features.yml), um eine dauerhafte Kopie der ausgewählten Ausgabe-Features in eine neue Feature-Class zu kopieren.

Das Werkzeug generiert Formen basierend auf einer angegebenen Fläche. Zum Ermitteln der Fläche einer Form basierend auf der Länge einer Seite verwenden Sie eine der folgenden Formeln, um den Wert des Parameters Größe zu berechnen:


Form	Formel	Beispiel
Hexagon oder Transversales Hexagon	\(A = \frac{3\sqrt{3}}{2}\mathsf{s}^2\)	Um Hexagone mit einer Seitenlänge von 100 Metern zu generieren, geben Sie als Wert für den Parameter Größe 25980,76211353316 Quadratmeter an (100 zum Quadrat multipliziert mit 3 multipliziert mit der Quadratwurzel von 3 geteilt durch 2).
Quadrat	\(A = \mathsf{s}^2\)	Um Quadrate mit einer Seitenlänge von 100 Metern zu generieren, geben Sie als Wert für den Parameter Größe 10.000 Quadratmeter an (100 zum Quadrat).
Raute	\(A = \mathsf{s}^2\)	Um Rauten mit einer Seitenlänge von 100 Metern zu generieren, geben Sie als Wert für den Parameter Größe 10.000 Quadratmeter an (100 zum Quadrat).
Dreieck	\(A = \frac{\sqrt{3}}{4}\mathsf{s}^2\)	Um Dreiecke mit einer Seitenlänge von 100 Metern zu generieren, geben Sie als Wert für den Parameter Größe 4330,127018922193 Quadratmeter an (100 zum Quadrat multipliziert mit der Quadratwurzel von 3 geteilt durch 4).

Bei der Option H3-Hexagon des Parameters Shape-Type wird der Parameter Größe ignoriert. Die Fläche des Hexagons basiert auf dem Wert des Parameters H3-Auflösung.

Weitere Informationen zu H3-Auflösungen

Beschriftung	Erläuterung	Datentyp
Ausgabe-Feature-Class	Der Pfad und der Name der Ausgabe-Feature-Class mit dem Mosaik.	Feature Class
Ausdehnung	Die Ausdehnung, die das Mosaik abdeckt. Hierbei kann es sich um den aktuell sichtbaren Bereich, die Ausdehnung eines Datasets oder manuell eingegebene Werte handeln. Aktuelle Anzeigeausdehnung : Die Ausdehnung basiert auf der aktiven Karte oder Szene. Ausdehnung darstellen : Die Ausdehnung basiert auf einem Rechteck, das auf der Karte oder Szene aufgezogen wurde. Ausdehnung eines Layers : Die Ausdehnung basiert auf einem aktiven Karten-Layer. Wählen Sie einen verfügbaren Layer aus, oder verwenden Sie die Option Ausdehnung von Daten in allen Layern. Jeder Karten-Layer bietet die folgenden Optionen: Alle Features : Die Ausdehnung aller Features. Ausgewählte Features : Die Ausdehnung der ausgewählten Features. Sichtbare Features : Die Ausdehnung sichtbarer Features. Durchsuchen : Die Ausdehnung basiert auf einem Dataset. Zwischenablage : Die Ausdehnung kann in die und aus der Zwischenablage kopiert werden. Ausdehnung kopieren : Kopiert die Ausdehnung und das Koordinatensystem in die Zwischenablage. Ausdehnung einfügen : Fügt die Ausdehnung und das Koordinatensystem aus der Zwischenablage ein. Wenn die Zwischenablage kein Koordinatensystem enthält, wird für die Ausdehnung das Koordinatensystem der Karte verwendet. Ausdehnung zurücksetzen : Die Ausdehnung wird auf den Standardwert zurückgesetzt. Wenn die Koordinaten manuell eingegeben wurden, dann müssen die Koordinaten numerische Werte sein und im Koordinatensystem der aktiven Karte liegen. Die Karte kann statt der angegebenen Koordinaten auch andere Anzeigeeinheiten verwenden. Verwenden Sie für die Koordinaten in Richtung Süden und Westen Werte mit negativem Vorzeichen.	Extent
Shape-Typ (Optional)	Gibt die zu generierende Form an. Sechseck—Features in der Form eines Hexagons werden generiert. Die Ober- und Unterseite der einzelnen Hexagone sind parallel zur X-Achse des Koordinatensystems (obere und untere Seite sind flach). Transversales Hexagon—Features in der Form eines transversalen Hexagons werden generiert. Die rechte und linke Seite der einzelnen Hexagone sind parallel zur Y-Achse des Dataset-Koordinatensystems (obere und untere Seite sind spitz). Quadrat—Features in der Form eines Quadrats werden generiert. Die Ober- und Unterseite der einzelnen Quadrate sind parallel zur X-Achse des Koordinatensystems, und die rechte und linke Seite sind parallel zur Y-Achse des Koordinatensystems. Raute—Features in der Form einer Raute werden generiert. Die Seiten der einzelnen Polygone werden gegenüber der X-Achse und der Y-Achse des Koordinatensystems um 45 Grad gedreht. Dreieck—Features in der Form eines Dreiecks werden generiert. Jedes Dreieck ist ein regelmäßiges dreiseitiges Polygon mit gleichen Seitenlängen. H3-Hexagon—Features in Form eines Hexagons werden basierend auf dem hierarchischen räumlichen Indizierungssystem namens H3-Hexagon generiert.	String
Größe (Optional)	Die Fläche der einzelnen Formen, aus denen das Mosaik besteht.	Areal Unit
Raumbezug (Optional)	Der Raumbezug, der der Ausgabe-Feature-Class zugewiesen wird.	Spatial Reference
H3-Auflösung (Optional)	Gibt die H3-Auflösung der Hexagons an. Mit jedem höheren Auflösungswert wird die Fläche der Polygone um ein Siebtel vergrößert. 0—Hexagone werden mit einer H3-Auflösung von 0 erstellt und mit einer durchschnittlichen Fläche von 4.357.449,416078381 Quadratkilometern. 1—Hexagone werden mit einer H3-Auflösung von 1 erstellt und mit einer durchschnittlichen Fläche von 609.788,441794133 Quadratkilometern. 2—Hexagone werden mit einer H3-Auflösung von 2 erstellt und mit einer durchschnittlichen Fläche von 86.801,780398997 Quadratkilometern. 3—Hexagone werden mit der H3-Auflösung von 3 erstellt und mit einer durchschnittlichen Fläche von 12.393,434655088 Quadratkilometern. 4—Hexagone werden mit einer H3-Auflösung von 4 erstellt und mit einer durchschnittlichen Fläche von 1.770,347654491 Quadratkilometern. 5—Hexagone werden mit einer H3-Auflösung von 5 erstellt und mit einer durchschnittlichen Fläche von 252,903858182 Quadratkilometern. 6—Hexagone werden mit einer H3-Auflösung von 6 erstellt und mit einer durchschnittlichen Fläche von 36,129062164 Quadratkilometern. 7—Hexagone werden mit einer H3-Auflösung von 7 erstellt und mit einer durchschnittlichen Fläche von 5,161293360 Quadratkilometern. Dies ist die Standardeinstellung. 8—Hexagone werden mit einer H3-Auflösung von 8 erstellt und mit einer durchschnittlichen Fläche von 0,737327598 Quadratkilometern. 9—Hexagone werden mit einer H3-Auflösung von 9 erstellt und mit einer durchschnittlichen Fläche von 0,105332513 Quadratkilometern. 10—Hexagone werden mit einer H3-Auflösung von 10 erstellt und mit einer durchschnittlichen Fläche von 0,015047502 Quadratkilometern. 11—Hexagone werden mit einer H3-Auflösung von 11 erstellt und mit einer durchschnittlichen Fläche von 0,002149643 Quadratkilometern. 12—Hexagone werden mit einer H3-Auflösung von 12 erstellt und mit einer durchschnittlichen Fläche von 0,000307092 Quadratkilometern. 13—Hexagone werden mit einer H3-Auflösung von 13 erstellt und mit einer durchschnittlichen Fläche von 0,000043870 Quadratkilometern. 14—Hexagone werden mit einer H3-Auflösung von 14 erstellt und mit einer durchschnittlichen Fläche von 0,000006267 Quadratkilometern. 15—Hexagone werden mit einer H3-Auflösung von 15 erstellt und mit einer durchschnittlichen Fläche von 0,000000895 Quadratkilometern. Dieser Parameter ist aktiv, wenn der Parameter Shape-Typ auf H3-Hexagon eingestellt ist.	Long

arcpy.management.GenerateTessellation(Output_Feature_Class, Extent, {Shape_Type}, {Size}, {Spatial_Reference}, {H3_Resolution})

Name	Erläuterung	Datentyp
Output_Feature_Class	Der Pfad und der Name der Ausgabe-Feature-Class mit dem Mosaik.	Feature Class
Extent	Die Ausdehnung, die das Mosaik abdeckt. Hierbei kann es sich um den aktuell sichtbaren Bereich, die Ausdehnung eines Datasets oder manuell eingegebene Werte handeln. `MAXOF`: Die maximale Ausdehnung aller Eingaben wird verwendet. `MINOF`: Die minimale gemeinsame Fläche aller Eingaben wird verwendet. `DISPLAY`: Die Ausdehnung entspricht der sichtbaren Anzeige. Layer-Name: Die Ausdehnung des angegebenen Layers wird verwendet. `Extent` Objekt: Die Ausdehnung des angegebenen Objekts wird verwendet. Eine durch Leerzeichen getrennte Zeichenfolge von Koordinaten: Die Ausdehnung der angegebenen Zeichenfolge wird verwendet. Koordinaten werden im Format X-Min, Y-Min, X-Max, Y-Max angegeben.	Extent
Shape_Type (Optional)	Gibt die zu generierende Form an. `HEXAGON`—Features in der Form eines Hexagons werden generiert. Die Ober- und Unterseite der einzelnen Hexagone sind parallel zur X-Achse des Koordinatensystems (obere und untere Seite sind flach). `TRANSVERSE_HEXAGON`—Features in der Form eines transversalen Hexagons werden generiert. Die rechte und linke Seite der einzelnen Hexagone sind parallel zur Y-Achse des Dataset-Koordinatensystems (obere und untere Seite sind spitz). `SQUARE`—Features in der Form eines Quadrats werden generiert. Die Ober- und Unterseite der einzelnen Quadrate sind parallel zur X-Achse des Koordinatensystems, und die rechte und linke Seite sind parallel zur Y-Achse des Koordinatensystems. `DIAMOND`—Features in der Form einer Raute werden generiert. Die Seiten der einzelnen Polygone werden gegenüber der X-Achse und der Y-Achse des Koordinatensystems um 45 Grad gedreht. `TRIANGLE`—Features in der Form eines Dreiecks werden generiert. Jedes Dreieck ist ein regelmäßiges dreiseitiges Polygon mit gleichen Seitenlängen. `H3_HEXAGON`—Features in Form eines Hexagons werden basierend auf dem hierarchischen räumlichen Indizierungssystem namens H3-Hexagon generiert.	String
Size (Optional)	Die Fläche der einzelnen Formen, aus denen das Mosaik besteht.	Areal Unit
Spatial_Reference (Optional)	Der Raumbezug, der der Ausgabe-Feature-Class zugewiesen wird.	Spatial Reference
H3_Resolution (Optional)	Gibt die H3-Auflösung der Hexagons an. Mit jedem höheren Auflösungswert wird die Fläche der Polygone um ein Siebtel vergrößert. 0—Hexagone werden mit einer H3-Auflösung von 0 erstellt und mit einer durchschnittlichen Fläche von 4.357.449,416078381 Quadratkilometern. 1—Hexagone werden mit einer H3-Auflösung von 1 erstellt und mit einer durchschnittlichen Fläche von 609.788,441794133 Quadratkilometern. 2—Hexagone werden mit einer H3-Auflösung von 2 erstellt und mit einer durchschnittlichen Fläche von 86.801,780398997 Quadratkilometern. 3—Hexagone werden mit der H3-Auflösung von 3 erstellt und mit einer durchschnittlichen Fläche von 12.393,434655088 Quadratkilometern. 4—Hexagone werden mit einer H3-Auflösung von 4 erstellt und mit einer durchschnittlichen Fläche von 1.770,347654491 Quadratkilometern. 5—Hexagone werden mit einer H3-Auflösung von 5 erstellt und mit einer durchschnittlichen Fläche von 252,903858182 Quadratkilometern. 6—Hexagone werden mit einer H3-Auflösung von 6 erstellt und mit einer durchschnittlichen Fläche von 36,129062164 Quadratkilometern. 7—Hexagone werden mit einer H3-Auflösung von 7 erstellt und mit einer durchschnittlichen Fläche von 5,161293360 Quadratkilometern. Dies ist die Standardeinstellung. 8—Hexagone werden mit einer H3-Auflösung von 8 erstellt und mit einer durchschnittlichen Fläche von 0,737327598 Quadratkilometern. 9—Hexagone werden mit einer H3-Auflösung von 9 erstellt und mit einer durchschnittlichen Fläche von 0,105332513 Quadratkilometern. 10—Hexagone werden mit einer H3-Auflösung von 10 erstellt und mit einer durchschnittlichen Fläche von 0,015047502 Quadratkilometern. 11—Hexagone werden mit einer H3-Auflösung von 11 erstellt und mit einer durchschnittlichen Fläche von 0,002149643 Quadratkilometern. 12—Hexagone werden mit einer H3-Auflösung von 12 erstellt und mit einer durchschnittlichen Fläche von 0,000307092 Quadratkilometern. 13—Hexagone werden mit einer H3-Auflösung von 13 erstellt und mit einer durchschnittlichen Fläche von 0,000043870 Quadratkilometern. 14—Hexagone werden mit einer H3-Auflösung von 14 erstellt und mit einer durchschnittlichen Fläche von 0,000006267 Quadratkilometern. 15—Hexagone werden mit einer H3-Auflösung von 15 erstellt und mit einer durchschnittlichen Fläche von 0,000000895 Quadratkilometern. Dieser Parameter wird aktiviert, wenn der Parameter `Shape_Type` auf `H3_HEXAGON` gesetzt ist.	Long

Codebeispiel

GenerateTessellation: Beispiel 1 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie die Funktion GenerateTessellation im Direkt-Modus verwendet wird.

import arcpy
tessellation_extent = arcpy.Extent(0.0, 0.0, 10.0, 10.0)
spatial_ref = arcpy.SpatialReference(4326)
arcpy.management.GenerateTessellation(r"C:\data\project.gdb\hex_tessellation",
                                      tessellation_extent, "HEXAGON",
                                      "100 SquareMiles", spatial_ref)

GenerateTessellation: Beispiel 2 (Python-Fenster)

Das folgende Skript für das Python-Fenster veranschaulicht, wie Sie die Funktion GenerateTessellation für die Erstellung von H3-Hexagons verwenden.

# Import modules
import arcpy

# Create some variables
out_gdb = r"C:\temp\project.gdb\h3_hexagon"
extent = arcpy.Extent(0.0, 0.0, 10.0, 10.0)
sr = arcpy.SpatialReference(4326)

# Generate H3 hexagons
arcpy.management.GenerateTessellation(out_gdb, Extent=extent, Shape_Type="H3_HEXAGON",
                                      H3_Resolution=5, Spatial_Reference=sr)

GenerateTessellation: Beispiel 3 (eigenständiges Skript)

Das folgende eigenständige Python-Skript veranschaulicht, wie eine Ausdehnung programmgesteuert aus einer Feature-Class extrahiert und die Ausdehnung verwendet wird, um die Parameter der Funktion GenerateTessellation zu füllen.

# Name: GenerateDynamicTessellation.py
# Purpose: Generate a grid of squares over the envelope of a provided feature
# class.

# Import modules
import arcpy

# Set paths of features
my_feature = r"C:\data\project.gdb\myfeature"
output_feature = r"C:\data\project.gdb\sqtessellation"

# Describe the input feature and extract the extent
description = arcpy.Describe(my_feature)
extent = description.extent

# Find the width, height, and linear unit used by the input feature class' extent
# Divide the width and height value by three.
# Multiply the divided values together and specify an area unit from the linear
# unit.
# Should result in a 4x4 grid covering the extent. (Not 3x3 since the squares
# hang over the extent.)
width = extent.width
height = extent.height
unit = extent.spatialReference.linearUnitName
size = width/3 * height/3
area = f"{size} Square{unit}s"

# Use the extent's spatial reference to project the output
spatial_ref = extent.spatialReference

arcpy.management.GenerateTessellation(output_feature, extent, "SQUARE", area,
                                      spatial_ref)

Umgebungen

Ausgabe-XY-Domäne, Ausgabe-Koordinatensystem, Aktueller Workspace, Geographische Transformationen, Scratch-Workspace, XY-Auflösung, XY-Toleranz, Ausdehnung

Lizenzierungsinformationen

Basic: Ja
Standard: Ja
Advanced: Ja
