Dunkle Meeresbereiche erkennen (Image Analyst Tools)

Zusammenfassung

Erkennt potenzielle dunkle Pixel, die zu Ölteppichen oder Algen gehören, und clustert diese Pixel. Gleichzeitig werden die SAR-Daten (Synthetic Aperture Radar) außerhalb der Interessensregion markiert.

Das Werkzeug filtert Cluster mithilfe des Parameters Mindestfläche und gibt das Ergebnis als binäres Raster aus. Der Wert 1 entspricht dabei dunklen Flächen und wird mit einer zufällig gewählten Farbe symbolisiert. Der Wert 0 gibt an, dass keine dunklen Flächen erkannt wurden und wird vollständig transparent symbolisiert.

Sowohl orthorektifizierte als auch nicht orthorektifizierte Radardaten sind gültige Eingaben. Nicht orthorektifizierte Radardaten führen zu einer verbesserten Filterung von Azimut-Artefakten, da die Daten in Radarkoordinaten vorliegen.

Verwendung

Optimieren Sie die Flächenerkennung, indem Sie die Eingabe-Radardaten mit dem Werkzeug Radiometrische Kalibrierung anwenden auf Gamma-Nought kalibrieren. Dies ist besonders bei größeren Radarszenen effektiv.
Wenn Sie sicherstellen möchten, dass nur Bereiche im Meer erkannt werden, geben Sie einen Wert für den Parameter Masken-Features an, und legen Sie mithilfe des Parameters Feature-Typ fest, ob die Maske für Wasser oder Land erstellt wird. Alternativ können Sie einen Wert für den Parameter DEM-Raster angeben. Das Werkzeug bestimmt Land- und Wasserpixel dann anhand der Höhe. Beide Methoden können zur Erstellung einer Landmaske verwendet werden.

Werden sowohl für den Parameter Masken-Features als auch für den Parameter DEM-Raster Parameterwerte bereitgestellt, wird der Parameter Masken-Features für die Maskenerstellung verwendet.

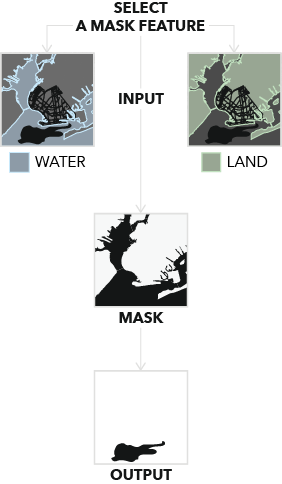

Es sind Wasser- und Landmasken für dunkle Meeresbereiche zu sehen.

Beschriftung	Erläuterung	Datentyp
Eingaberadardaten	Die Eingaberadardaten.	Raster Dataset; Raster Layer
Ausgabe-Raster	Das binäre Ausgabe-Raster erkannter dunkler Meeresbereiche. Der Wert 1 entspricht einer dunklen Fläche.	Raster Dataset
Mindestfläche (Optional)	Die kleinste zu erkennende Fläche. Diese darf nicht negativ sein. Der Standardwert ist 10.000 Quadratmeter.	Areal Unit
Masken-Features (Optional)	Ein Land- oder Wasser-Polygon-Feature. Mithilfe dieses Polygons wird eine Maske erstellt.	Feature Layer
Feature-Typ (Optional)	Gibt den Typ des Polygons an, den der Wert des Parameters Masken-Features darstellt. Dieser Parameter ist erforderlich, wenn ein Wert für den Parameter Masken-Features angegeben ist. Land-Polygon—Diese Maskeneingabe ist ein Land-Polygon. Mithilfe dieser Eingabe wird eine umgekehrte Maske erstellt. Wasser-Polygon—Die Maskeneingabe ist ein Wasser-Polygon. Mithilfe dieser Eingabe wird eine Maske erstellt.	String
DEM-Raster (Optional)	Das Eingabe-DEM. Wenn ein Wert für den Parameter Masken-Features angegeben wird, wird dieses DEM verwendet, um es in Radarkoordinaten zu projizieren. Wird kein Wert für den Parameter Masken-Features angegeben, wird dieses DEM auch für die Erstellung einer Landmaske verwendet.	Mosaic Layer; Raster Layer
Geoid-Korrektur anwenden (Optional)	Gibt an, ob das vertikale Bezugssystem des Eingabe-DEM in ellipsoidförmige Höhe transformiert wird. Die meisten Höhen-Datasets werden auf orthometrische Höhe über dem Meeresspiegel referenziert, sodass eine Korrektur in diesen Fällen zum Konvertieren in ellipsoidförmige Höhe erforderlich ist. Aktiviert—Eine Geoid-Korrektur wird durchgeführt, um orthometrische Höhe in ellipsoidförmige Höhe (basierend auf dem Geoid EGM96) zu konvertieren. Dies ist die Standardeinstellung. Deaktiviert—Es wird keine Geoid-Korrektur vorgenommen. Verwenden Sie diese Option nur, wenn das DEM in ellipsoidförmiger Höhe angegeben ist.	Boolean
Maskentoleranz (Optional)	Der Pufferabstand, der die Maske umgibt, die entweder durch den Parameter Masken-Features oder den Parameter DEM-Raster erstellt wurde. Die Entfernung darf nicht negativ sein. Der Standardwert beträgt 100 Meter.	Linear Unit

DetectDarkOceanAreas(in_radar_data, out_raster, {min_area}, {mask_features}, {feature_type}, {in_dem_raster}, {geoid}, {mask_tolerance})

Name	Erläuterung	Datentyp
in_radar_data	Die Eingaberadardaten.	Raster Dataset; Raster Layer
out_raster	Das binäre Ausgabe-Raster erkannter dunkler Meeresbereiche. Der Wert 1 entspricht einer dunklen Fläche.	Raster Dataset
min_area (Optional)	Die kleinste zu erkennende Fläche. Diese darf nicht negativ sein. Der Standardwert ist 10.000 Quadratmeter.	Areal Unit
mask_features (Optional)	Ein Land- oder Wasser-Polygon-Feature. Mithilfe dieses Polygons wird eine Maske erstellt.	Feature Layer
feature_type (Optional)	Gibt den Typ des Polygons an, den der Wert des Parameters `mask_features` darstellt. Dieser Parameter ist erforderlich, wenn der Parameterwert `mask_features` angegeben ist. `LAND`—Diese Maskeneingabe ist ein Land-Polygon. Mithilfe dieser Eingabe wird eine umgekehrte Maske erstellt. `WATER`—Die Maskeneingabe ist ein Wasser-Polygon. Mithilfe dieser Eingabe wird eine Maske erstellt.	String
in_dem_raster (Optional)	Das Eingabe-DEM. Wenn ein Wert für den Parameter `mask_features` angegeben wird, wird dieses DEM verwendet, um ihn in Radarkoordinaten zu projizieren. Wird kein Wert für den Parameter `mask_features` angegeben, wird dieses DEM auch für die Erstellung einer Landmaske verwendet.	Mosaic Layer; Raster Layer
geoid (Optional)	Gibt an, ob das vertikale Bezugssystem des Eingabe-DEM in ellipsoidförmige Höhe transformiert wird. Die meisten Höhen-Datasets werden auf orthometrische Höhe über dem Meeresspiegel referenziert, sodass eine Korrektur in diesen Fällen zum Konvertieren in ellipsoidförmige Höhe erforderlich ist. `GEOID`—Eine Geoid-Korrektur wird durchgeführt, um orthometrische Höhe in ellipsoidförmige Höhe (basierend auf dem Geoid EGM96) zu konvertieren. Dies ist die Standardeinstellung. `NONE`—Es wird keine Geoid-Korrektur vorgenommen. Verwenden Sie diese Option nur, wenn das DEM in ellipsoidförmiger Höhe angegeben ist.	Boolean
mask_tolerance (Optional)	Der Pufferabstand, der die Maske umgibt, die entweder durch den Parameter `mask_features` oder den Parameter `in_dem_raster` erstellt wurde. Die Entfernung darf nicht negativ sein. Der Standardwert beträgt 100 Meter.	Linear Unit

Codebeispiel

DetectDarkOceanAreas: Beispiel 1 (Python-Fenster)

In diesem Beispiel werden dunkle Meeresbereiche unter Verwendung einer Landmaske gesucht.

import arcpy
arcpy.env.workspace = r"C:\Data\SAR"

out = arcpy.ia.DetectDarkOceanAreas(
    "IW_manifest_CalG0", "20 SquareKilometers", "land_polygons",
    "LAND", "dem_COP30_ortho.tif", "GEOID", "100 Meters")
out.save("IW_manifest_CalG0_Dspk_DDOA.crf")

DetectDarkOceanAreas: Beispiel 2 (eigenständiges Skript)

In diesem Beispiel werden dunkle Meeresbereiche unter Verwendung einer Landmaske gesucht.

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
arcpy.env.workspace = r"C:\Data\SAR"
in_radar_data="IW_manifest_CalG0"
out_raster="IW_manifest_CalG0_DDOA.crf"
min_area="20 SquareKilometers"
mask_features= "land_polygons"
feature_type="LAND"
in_dem_raster="dem_COP30_ortho.tif"
geoid="GEOID"
mask_tolerance="100 Meters"

# Run
out = arcpy.ia.DetectDarkOceanAreas(
    in_radar_data, out_raster, min_area, mask_features, feature_type,
    in_dem_raster, geoid, mask_tolerance)
out.save(out_raster)

Umgebungen

Komprimierung, Aktueller Workspace, NoData, Faktor für parallele Verarbeitung, Pyramide, Raster-Statistiken, Resampling-Methode, Scratch-Workspace, Kachelgröße

Lizenzierungsinformationen
