Wasser extrahieren (Image Analyst Tools)

Zusammenfassung

Ermittelt Gewässer mithilfe von SAR-Eingabedaten (Synthetic Aperture Radar) und einem digitalen Höhenmodell (DEM).

Das Werkzeug verwendet die Eingabe-Radarrückstreuung, um zu bestimmen, ob Pixel als Wasser klassifiziert werden müssen. Anschließend erstellt es Polygone für Wasserflächen. Das Werkzeug erstellt zudem Polygone für Flächen, die kein Wasser sind. Sie werden als Landflächen angesehen.

Abbildung

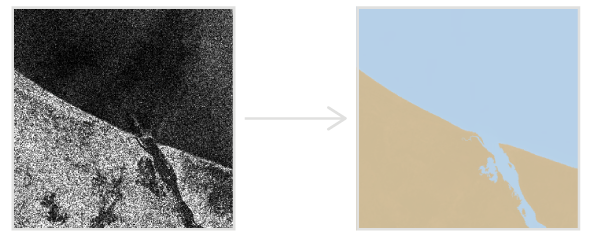

Abbildung: Werkzeug "Wasser extrahieren"

Verwendung

Kalibrieren Sie die Eingabe-Radardaten mit dem Werkzeug Radiometrische Kalibrierung anwenden auf Gamma-Nought. Dadurch werden die Abgrenzung und die Klassifizierung optimiert, insbesondere bei großen Radarszenen.
Die Eingaberadardaten sind möglicherweise nicht mit der Ausgabe-Feature-Class ausgerichtet. Wenn die Eingaberadardaten nicht orthorektifiziert sind, transformiert das Werkzeug den Parameterwert der Ausgabe-Feature-Class mithilfe des Parameters DEM-Raster. Wenn kein DEM angegeben ist, führt das Werkzeug eine Transformation mithilfe einer ellipsoidförmigen Oberfläche durch. Geben Sie für eine optimale Transformation des Parameterwerts Ausgabe-Feature-Class ein Eingabe-DEM für den Parameter DEM-Raster an. Das Eingabe-DEM muss im geographischen Koordinatensystem WGS84 (EPSG:4326) vorliegen.
Darüber hinaus können Sie mit diesem Werkzeug Wasser-Polygone oder Land-Polygone zur Eingabe in andere SAR-Werkzeuge erstellen, z. B. Helle Meeresobjekte erkennen und Dunkle Meeresbereiche erkennen.

Beschriftung	Erläuterung	Datentyp
Eingaberadardaten	Die Eingaberadardaten.	Raster Dataset; Raster Layer
Ausgabe-Feature-Class	Die Ausgabe-Polygon-Feature-Class, die Wasser- und Land-Polygone darstellt.	Feature Class
Mindestfläche (Optional)	Die Mindestfläche für die Extraktion als Gewässer. Der Standardwert beträgt 50.000 Quadratmeter.	Areal Unit
DEM-Raster (Optional)	Das Eingabe-DEM. Wenn die Eingaberadardaten nicht orthorektifiziert sind, wird dieses DEM für die Orthorektifizierung des Ausgabeergebnisses verwendet. Dieses DEM wird auch verwendet, um die Polygon-Konstruktion zu optimieren.	Mosaic Layer; Raster Layer
Geoid-Korrektur anwenden (Optional)	Gibt an, ob das vertikale Bezugssystem des Eingabe-DEM in ellipsoidförmige Höhe transformiert wird. Die meisten Höhen-Datasets werden auf orthometrische Höhe über dem Meeresspiegel referenziert, sodass eine Korrektur in diesen Fällen zum Konvertieren in ellipsoidförmige Höhe erforderlich ist. Aktiviert—Eine Geoid-Korrektur wird durchgeführt, um orthometrische Höhe in ellipsoidförmige Höhe (basierend auf dem Geoid EGM96) zu konvertieren. Dies ist die Standardeinstellung. Deaktiviert—Es wird keine Geoid-Korrektur vorgenommen. Verwenden Sie diese Option nur, wenn das DEM in ellipsoidförmiger Höhe angegeben ist.	Boolean

ExtractWater(in_radar_data, out_feature_class, {min_area}, {in_dem_raster}, {geoid})

Name	Erläuterung	Datentyp
in_radar_data	Die Eingaberadardaten.	Raster Dataset; Raster Layer
out_feature_class	Die Ausgabe-Polygon-Feature-Class, die Wasser- und Land-Polygone darstellt.	Feature Class
min_area (Optional)	Die Mindestfläche für die Extraktion als Gewässer. Der Standardwert beträgt 50.000 Quadratmeter.	Areal Unit
in_dem_raster (Optional)	Das Eingabe-DEM. Wenn die Eingaberadardaten nicht orthorektifiziert sind, wird dieses DEM für die Orthorektifizierung des Ausgabeergebnisses verwendet. Dieses DEM wird auch verwendet, um die Polygon-Konstruktion zu optimieren.	Mosaic Layer; Raster Layer
geoid (Optional)	Gibt an, ob das vertikale Bezugssystem des Eingabe-DEM in ellipsoidförmige Höhe transformiert wird. Die meisten Höhen-Datasets werden auf orthometrische Höhe über dem Meeresspiegel referenziert, sodass eine Korrektur in diesen Fällen zum Konvertieren in ellipsoidförmige Höhe erforderlich ist. `GEOID`—Eine Geoid-Korrektur wird durchgeführt, um orthometrische Höhe in ellipsoidförmige Höhe (basierend auf dem Geoid EGM96) zu konvertieren. Dies ist die Standardeinstellung. `NONE`—Es wird keine Geoid-Korrektur vorgenommen. Verwenden Sie diese Option nur, wenn das DEM in ellipsoidförmiger Höhe angegeben ist.	Boolean

Codebeispiel

ExtractWater: Beispiel 1 (Python-Fenster)

Dieses Beispiel extrahiert Wasser-Polygone, die größer als 1 Quadratkilometer sind.

import arcpy
arcpy.env.workspace = r"C:\Data\SAR"

arcpy.ia.ExtractWater("LowNoise_manifest_CalG0_TNR.crf",
    "LowNoise_manifest_CalG0_TNR_Water.shp", "1 SquareKilometer",
    "dem_COP30_ortho.tif", "GEOID")

ExtractWater: Beispiel 2 (eigenständiges Skript)

Dieses Beispiel extrahiert Wasser-Polygone, die größer als 1 Quadratkilometer sind.

# Import system modules
import arcpy
from arcpy.ia import *

# Set local variables
in_radar=r"C:\SAR\Low Noise_manifest_CalG0_TNR.crf"
out_radar=r"C:\SAR\Low Noise_manifest_CalG0_TNR_Water.shp"
min_area="1 SquareKilometer"
in_dem_raster=r"C:\DEM\dem_COP30_ortho.tif"
geoid="GEOID"

# Run
arcpy.ia.ExtractWater(in_radar, out_radar, min_area, in_dem_raster, geoid)
