Crear TIN (Herramientas de 3D Analyst)

Resumen

Crea un dataset de red irregular de triángulos (TIN).

Ilustración

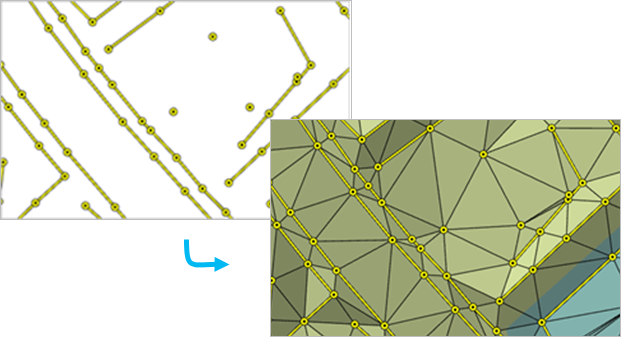

Ilustración de la herramienta Crear TIN

Uso

Evite crear un TIN utilizando un sistema de coordenadas geométricas, dado que la regla de triangulación de Delaunay no se puede aplicar de forma efectiva cuando las unidades de x,y se expresan en coordenadas esféricas.
El tipo de entidad de superficie define la manera en que las entidades de entrada influirán en la definición de la superficie triangulada.
- Las entidades de punto se pueden especificar como puntos de masa, que proporcionan nodos de datos con valores z que se utilizan en la triangulación de la superficie.
- Las entidades de línea pueden especificarse como puntos de masa y líneas de corte, que representan ubicaciones a lo largo de una superficie con discontinuidades lineales en la pendiente, como líneas de cresta, líneas de costa, bordes de pavimento, huellas de edificios, etc.
- Las entidades de polígono también pueden especificarse como puntos de masa y líneas de corte, junto con entidades de recorte que definen el área de datos, entidades de reemplazo que definen regiones con valores z constantes (por ejemplo, masas de agua) y entidades de borrado que indican áreas interiores donde no existen datos.
La herramienta puede crear un TIN compuesto por muchos millones de puntos si dispone de memoria suficiente. Sin embargo, limitar el número de nodos TIN a menos de 6 millones garantizará el rendimiento de visualización y la usabilidad general. Si se necesita una superficie TIN más grande, considere la posibilidad de utilizar un dataset de terreno. El dataset de terreno ofrece una superficie TIN multirresolución que puede admitir colecciones mucho más grandes de mediciones de origen.
Configure el entorno Versión predeterminada de almacenamiento de TIN a PRE_10.0 si el TIN que se va a crear se va a utilizar en versiones de ArcGIS Desktop anteriores a la 10.0.
Una vez que se crea un dataset de TIN, puede modificarlo con la herramienta Editar TIN para incorporar a la superficie TIN mediciones adicionales basadas en entidades. También puede utilizar la herramienta Delinear área de datos TIN para definir qué triángulos de la TIN constituyen la zona de interpolación basándose en la longitud máxima de una arista de triángulo. La superficie TIN también se puede modificar mediante la edición interactiva.

Etiqueta	Explicación	Tipo de datos
TIN de salida	El dataset de TIN que se va a generar.	TIN
Sistema de coordenadas (Opcional)	La referencia espacial de la TIN de salida. Defina la referencia espacial en un sistema de coordenadas proyectadas. Los sistemas de coordenadas geográficas no se recomiendan, porque la triangulación de Delaunay no puede garantizarse cuando las coordenadas x,y se expresan en unidades angulares, lo que podría afectar negativamente a la precisión de los cálculos basados en distancia, como pendiente, volumen y línea de visión.	Coordinate System
Clase de entidad de entrada (Opcional)	Entidades de entrada y sus propiedades relacionadas que definen cómo se agregarán al TIN. Columnas de la tabla de valores: Input Features—The feature whose geometry will be imported to the TIN. Height Field—The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. Type—The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. Mass Points—Elevation measurements will be incorporated as TIN nodes. Hard Line—Breakline features will define linear discontinuities in the TIN. Soft Line—Breakline features will define linear discontinuities in the TIN. Hard Clip—Polygon features will define the data area of the TIN surface. Soft Clip—Polygon features will define the data area of the TIN surface. Hard Erase—Polygon features will define interior voids in the data. Soft Erase—Polygon features will define interior voids in the data. Hard Replace—Polygon features will define areas of constant height. Soft Replace—Polygon features will define areas of constant height. Hard Value Fill—Integer attributes will be assigned to nodes and triangle faces. Soft Value Fill—Integer attributes will be assigned to nodes and triangle faces. Tag Field—A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
Restringida de Delaunay (Opcional)	Especifica la técnica de triangulación que se va a utilizar a lo largo de las líneas de corte de TIN. Activado—The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. Desactivado—The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

arcpy.3d.CreateTin(out_tin, {spatial_reference}, {in_features}, {constrained_delaunay})

Nombre	Explicación	Tipo de datos
out_tin	El dataset de TIN que se va a generar.	TIN
spatial_reference (Opcional)	La referencia espacial de la TIN de salida. Defina la referencia espacial en un sistema de coordenadas proyectadas. Los sistemas de coordenadas geográficas no se recomiendan, porque la triangulación de Delaunay no puede garantizarse cuando las coordenadas x,y se expresan en unidades angulares, lo que podría afectar negativamente a la precisión de los cálculos basados en distancia, como pendiente, volumen y línea de visión.	Coordinate System
in_features [[in_features, height_field, SF_type, tag_value],...] (Opcional)	Entidades de entrada y sus propiedades relacionadas que definen cómo se agregarán al TIN. Columnas de la tabla de valores: `Input Features`—The feature whose geometry will be imported to the TIN. `Height Field`—The source of elevation for the input features. Any numeric field from the input feature's attribute table can be specified, along with `Shape.Z` for the z-values of 3D features and `Shape.M` for the m-values stored with the geometry. Choosing the `<None>` keyword will result in the feature's elevation being interpolated from the surrounding surface. `Type`—The input feature's role in defining the TIN surface. The available options depend on the geometry of the input features. For line- and polygon-based surface feature types, the hard and soft designations for the surface feature type impact the way the line or polygon boundary is handled when interpolating a raster surface from the TIN dataset when using natural neighbor interpolation. A hard surface feature type represents a border with a sharp discontinuity in elevation, such as the edge of a cliff, a wall, or a curb on the side of the road. A soft surface feature type represents a border where the elevation is more smoothly defined. `Mass_Points`—Elevation measurements will be incorporated as TIN nodes. `Hard_Line`—Breakline features will define linear discontinuities in the TIN. `Soft_Line`—Breakline features will define linear discontinuities in the TIN. `Hard_Clip`—Polygon features will define the data area of the TIN surface. `Soft_Clip`—Polygon features will define the data area of the TIN surface. `Hard_Erase`—Polygon features will define interior voids in the data. `Soft_Erase`—Polygon features will define interior voids in the data. `Hard_Replace`—Polygon features will define areas of constant height. `Soft_Replace`—Polygon features will define areas of constant height. `Hardvalue_Fill`—Integer attributes will be assigned to nodes and triangle faces. `Softvalue_Fill`—Integer attributes will be assigned to nodes and triangle faces. `Tag Field`—A numeric attribute will be assigned to the TIN's data elements using values obtained from an integer field in the input feature's attribute table.	Value Table
constrained_delaunay (Opcional)	Especifica la técnica de triangulación que se va a utilizar a lo largo de las líneas de corte de TIN. `CONSTRAINED_DELAUNAY`—The TIN will use constrained Delaunay triangulation, which will add each segment as a single edge. Delaunay triangulation rules are honored everywhere except along breaklines, which will not be densified. `DELAUNAY`—The TIN will use Delaunay conforming triangulation, which may densify each segment of the breaklines to produce multiple triangle edges. This is the default.	Boolean

Muestra de código

Ejemplo 1 de CreateTin (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.CreateTin("NewTIN", "NAD 1983 StatePlane California II FIPS 0402 (Feet).prj",
                   "points.shp Shape.Z masspoints", "constrained_delaunay")

Ejemplo 2 de CreateTin (script independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Run LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Run CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Run CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Run DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Run TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Entornos

Espacio de trabajo actual, Sistema de coordenadas de salida, Extensión, Transformaciones geográficas, Versión predeterminada de almacenamiento de TIN

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
