Orientación de superficie (Herramientas de 3D Analyst)

Resumen

Crea entidades poligonales que representan mediciones de aspecto derivadas de una superficie de dataset de TIN, de terreno o LAS.

Ilustración

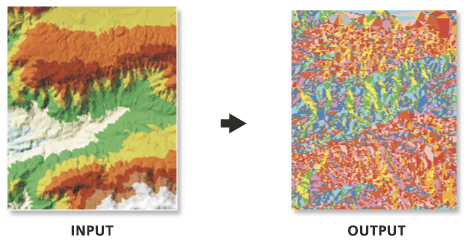

Ilustración de orientación de TIN

Uso

El aspecto representa la orientación horizontal de una superficie y se determina en unidades de grados. A cada faceta de la superficie, se le asigna un valor de código que representa la dirección cardinal u ordinal de su pendiente, y las áreas contiguas con el mismo código se fusionan en una sola característica. El esquema de clasificación predeterminado se define como sigue:


Código	Dirección de la pendiente	Rango del ángulo de pendiente
-1	Plano	Sin pendiente
1	Norte	0° – 22,5°
2	Noreste	22,5° – 67,5°
3	Este	67,5° – 112,5°
4	Sureste	112,5° – 157,5°
5	South	157,5° – 202,5°
6	Suroeste	202,5° – 247,5°
7	Oeste	247,5° – 292,5°
8	Noroeste	292,5° – 337,5°
9	Norte	337,5° – 360°

Es posible personalizar las definiciones de clase mediante una tabla de rupturas de clase. La tabla debe tener dos columnas en las que la primera indica el punto de ruptura de orientación en grados y la segunda define su valor de código. Consideremos el siguiente ejemplo:

Ruptura

Aspect_Code

90,0

1

180,0

2

270,0

3

360,0

4

Nota:

La tabla puede estar en cualquier formato admitido (.dbf, .txt o tabla de geodatabase). El nombre de los campos es irrelevante, ya que el primero se utilizará siempre para las rupturas de clase y el segundo para los códigos de orientación.

Ruptura	Aspect_Code
90,0	1
180,0	2
270,0	3
360,0	4

Etiqueta	Explicación	Tipo de datos
Superficie de entrada	Superficie de TIN, terreno o dataset LAS que se procesará.	LAS Dataset Layer; Terrain Layer; TIN Layer
Clase de entidad de salida	Clase de entidad que se generará.	Feature Class
Tabla de rupturas de clase (Opcional)	Una tabla que contiene las rupturas de clasificación que se utilizarán para definir los rangos de orientación en la clase de entidad de salida.	Table
Campo Orientación (Opcional)	El campo que contiene los valores del código de orientación.	String
Resolución de nivel de pirámide (Opcional)	La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.	Double

arcpy.3d.SurfaceAspect(in_surface, out_feature_class, {class_breaks_table}, {aspect_field}, {pyramid_level_resolution})

Nombre	Explicación	Tipo de datos
in_surface	Superficie de TIN, terreno o dataset LAS que se procesará.	LAS Dataset Layer; Terrain Layer; TIN Layer
out_feature_class	Clase de entidad que se generará.	Feature Class
class_breaks_table (Opcional)	Una tabla que contiene las rupturas de clasificación que se utilizarán para definir los rangos de orientación en la clase de entidad de salida.	Table
aspect_field (Opcional)	El campo que contiene los valores del código de orientación.	String
pyramid_level_resolution (Opcional)	La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa.	Double

Muestra de código

Ejemplo 1 de SurfaceAspect (ventana de Python)

El siguiente ejemplo muestra cómo usar esta herramienta en la ventana de Python:

arcpy.env.workspace = "C:/data"
arcpy.ddd.SurfaceAspect("sample.gdb/featuredataset/terrain", "terrain_aspect.shp")

Ejemplo 2 de SurfaceAspect (script independiente)

El siguiente ejemplo muestra cómo usar esta herramienta en un script independiente de Python:

'''****************************************************************************
Name: SurfaceAspect Example
Description: This script demonstrates how to use the
             SurfaceAspect and SurfaceSlope tools to generate a polygon
             that contains the intersection of both
****************************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# List all TINs in workspace
listTINs = arcpy.ListDatasets("","TIN")

# Determine whether the list contains any TINs
if len(listTINs) > 0:
    for dataset in listTINs:
        print(dataset)
        # Set Local Variables
        aspect = arcpy.CreateUniqueName("Aspect.shp")
        slope = arcpy.CreateUniqueName("Slope.shp")
        outFC = dataset + "_Aspect_Slope.shp"
        # Run SurfaceAspect
        arcpy.ddd.SurfaceAspect(dataset, aspect)
        # Run SurfaceSlope
        arcpy.ddd.SurfaceSlope(dataset, slope)
        # Run SurfaceSlope
        print("Starting Intersect")
        arcpy.analysis.Intersect(aspect + " #;" + slope + " #", outFC, "ALL")
        print("Completed intersect for " + dataset)
else:
    print("There are no TINs in the " + arcpy.env.workspace + " directory.")

Entornos

Espacio de trabajo actual, Sistema de coordenadas de salida, Transformaciones geográficas, Extensión, Resolución XY, Tolerancia XY, Dominio XY de salida, Palabra clave CONFIG de salida, Auto ejecución, Minimizar el uso de la memoria durante el análisis en terrenos

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Avanzado: Requiere 3D Analyst
