Pendiente de superficie (Herramientas de 3D Analyst)
Resumen
Crea entidades de polígono que representan intervalos de valores de pendiente de superficies trianguladas.

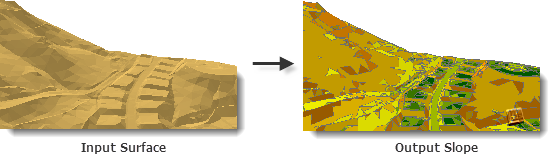

Ilustración
Uso
La normal a la superficie de cada triángulo, que se define por el producto cruzado vectorial de dos aristas triangulares, se utiliza para determinar la pendiente en porcentaje o grados. La pendiente en porcentaje describe la relación de la normal a la superficie entre el cambio de altura y el cambio de la distancia horizontal, mientras que la pendiente en grados es el ángulo de inclinación entre la normal a la superficie y un plano horizontal.
Cada polígono resultante representa un intervalo de valores de pendiente basados en los cortes de clasificación utilizados al ejecutar la herramienta. Los cortes de clasificación predeterminados dividen las mediciones de pendiente en nueve grupos y se indican a continuación:
SLOPE CODE
PERCENT
DEGREE RANGE
1
0,00 — 1,00
0,00 — 0,57
2
1,00 — 2,15
0,57 — 1,43
3
2,15 — 4,64
1,43 — 2,66
4
4,64 — 10,0
2,66 — 5,71
5
10,00 — 21,50
5,71 — 12,13
6
21,50 — 46,40
12,13 — 24,89
7
46,40 — 100,0
24,89 — 45,00
8
100,0 — 1000,0
45,00 — 84,29
9
1000,0 <
84,29 — 90,0
Las clasificaciones de pendientes se pueden personalizar especificando una tabla con hasta dos campos de valores numéricos en el parámetro Tabla de cortes de clase. La primera columna identifica los puntos de corte de la clasificación de pendiente. Si se proporciona una segunda columna, sus valores se usan para asociar un código que se atribuye a cada entidad de polígono. Si se usó la tabla siguiente, todos los valores de pendiente de 0 a 10 se representan con un código de 1, los de 10 a 25 con un código de 2, y así sucesivamente. Las unidades de corte de clase de la tabla se establecen en el parámetro Unidades de pendiente (
units).CLASS_BREAK
CODE
10.0
1
25,0
2
40,0
3
70,0
4
Nota:
La tabla puede estar en cualquier formato admitido (
.dbf,.txto tabla de geodatabase). El nombre de los campos es irrelevante, ya que el primero siempre se usará para los cortes de clase y el segundo para los códigos de aspecto.
Parámetros
| Etiqueta | Explicación | Tipo de datos |
|---|---|---|
|
Superficie de entrada |
Dataset de TIN, terreno o LAS cuyas mediciones de pendiente se escriben en la entidad de polígono de salida. |
LAS Dataset Layer; Terrain Layer; TIN Layer |
|
Clase de entidad de salida |
Clase de entidad que se generará. |
Feature Class |
|
Unidades de pendiente (Opcional) |
Las unidades de medida que se utilizan para calcular la pendiente.
|
String |
|
Tabla de cortes de clase (Opcional) |
Una tabla que contiene los cortes de clasificación que se utilizan para agrupar las entidades de salida. La primera columna de esta tabla indicará el punto de corte, mientras que la segunda proporcionará el código de clasificación. |
Table |
|
Campo Pendiente (Opcional) |
El campo que contiene valores de pendiente. |
String |
|
Factor Z (Opcional) |
El factor por el que se multiplicarán los valores z. Esto se utiliza generalmente para convertir las unidades lineales z para que coincidan con las unidades lineales x,y. El valor predeterminado es 1, que no altera los valores de elevación. Este parámetro no está disponible si la referencia espacial de la superficie de entrada tiene un datum z con una unidad lineal especificada. |
Double |
|
Resolución de nivel de pirámide (Opcional) |
La tolerancia Z o la resolución del tamaño de la ventana del nivel de pirámide de terreno que se utilizará. El valor predeterminado es 0, o resolución completa. |
Double |
Entornos
Espacio de trabajo actual, Espacio de trabajo temporal, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Resolución XY, Tolerancia XY, Dominio XY de salida, Palabra clave CONFIG de salida, Auto ejecución, Minimizar el uso de la memoria durante el análisis en terrenos
Información de licenciamiento
- Basic: Requiere 3D Analyst
- Standard: Requiere 3D Analyst
- Avanzado: Requiere 3D Analyst
