Tabular intersección (Herramientas de análisis)

Resumen

Calcula la intersección entre dos clases de entidad y realiza una tabulación cruzada del área, longitud o recuento de las entidades que se intersecan.

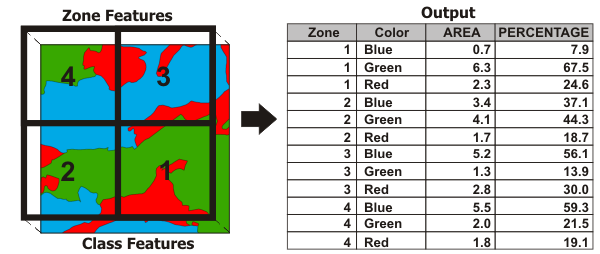

Ilustración

Uso

• Una zona se compone de todas las entidades del parámetro Entidades de zona de entrada que tienen los mismos valores en el parámetro Campos de zona. De forma similar, una clase se compone de todas las entidades del parámetro Entidades de clase de entrada que tienen los mismos valores en el parámetro Campos de clase. Las entidades no tienen que ser contiguas para estar en la misma zona o clase. Esta herramienta calcula cuánto de la zona se interseca por cada clase (área y porcentaje del área de zona).

• Si no se especifica ningún valor para Campos de clase, todas las entidades del parámetro Entidades de clase de entrada se considerarán una sola clase. El valor de Tabla de salida contendrá un registro para cada zona.

• Si se especifica un valor para Campos de clase, el valor de Tabla de salida contendrá n registros para cada zona, donde n es el número de clases dentro de esa zona. Por ejemplo, si una zona contiene cuatro clases, el valor de Tabla de salida contendrá cuatro registros para esa zona.

• Los atributos numéricos del parámetro Entidades de clase de entrada se pueden sumar por zona con el parámetro Sumar campos. Los valores de suma de una clase representan una proporción de los valores de suma basada en el porcentaje de la clase que interseca la zona.

  Precaución:

  Utilice campos con valores absolutos (no valores normalizados relativos, como porcentajes o densidades) en Campos de suma, dado que los valores pueden dividirse y distribuirse en diferentes zonas.

• No se admite el uso de un valor de dimensión Entidades de clase de entrada mayor que el valor de Entidades de zona de entrada.

  • Si los valores de Entidades de zona de entrada son puntos, los valores de Entidades de clase de entrada no pueden ser polígonos ni líneas.

  • Si los valores de Entidades de zona de entrada son líneas, los valores de Entidades de clase de entrada no pueden ser polígonos.

• Si los valores de Entidades de zona de entrada y las Entidades de clase de entrada son polígonos, las estadísticas de la tabla de salida se basarán en cálculos de área.

  Si los valores de Entidades de clase de entrada son líneas, las estadísticas de la tabla de salida se basarán en cálculos lineales.

  Si los valores de Entidades de clase de entrada son puntos, las estadísticas de la tabla de salida se basarán en recuentos de entidades.

• Si los valores de Entidades de zona de entrada y Entidades de clase de entrada presentan la misma dimensión (es decir, ambas son polígonos, líneas o puntos), el campo PERCENTAGE de salida registra el porcentaje de la entidad de zona que se interseca por la clase.

  Si los valores de Entidades de zona de entrada y Entidades de clase de entrada presentan dimensiones diferentes (zona poligonal con clase de línea, zona poligonal con clase de punto, o zona lineal con clase de punto), el campo PERCENTAGE de salida registra el porcentaje de la clase que interseca la zona poligonal.

  Es posible que el campo PERCENTAGE registre un valor porcentual superior al 100 cuando existen entidades superpuestas en los parámetros Entidades de zona de entrada o Entidades de clase de entrada.

• El campo AREA se incluye en la tabla de salida solo si los valores de Entidades de zona de entrada y Entidades de clase de entrada son polígonos. El campo AREA contiene el área de los valores de Entidades de zona de entrada que intersecan los valores de Entidades de clase de entrada.

  El campo LENGTH se incluye en la tabla de salida si los valores de Entidades de clase de entrada son líneas. El campo LENGTH contiene la longitud de la intersección entre los valores de Entidades de zona de entrada y Entidades de clase de entrada.

  El campo PNT_COUNT se incluye en la tabla de salida si los valores de Entidades de clase de entrada son puntos. El campo PNT_COUNT contiene el número de puntos de Entidades de clase de entrada que intersecan los valores de Entidades de zona de entrada.

• Al usar capas de entidades, si cualquiera de las entidades está seleccionada, solamente las entidades seleccionadas se usan en los cálculos.

• La determinación de la intersección de entidades de zona y clase sigue las mismas reglas que la herramienta Intersecar.

• Utilice la herramienta Tabla pivote para transformar el valor de Tabla de salida en una tabla que contenga un registro para cada zona, con clases de atributos como campos de atributo individuales. Rellene los parámetros de la herramienta Tabla pivote de la siguiente forma:

  • Tabla de entrada—Tabular intersección Tabla de salida

  • Campos de entrada—**Tabular intersección ** Campos de zona

  • Campo Pivote—Tabular intersección Campos de clase

  • Campo de valor—Tabular intersección Campos de suma o AREA, LENGTH, PERCENTAGE



Parámetros

• Dialog
• Python

Etiqueta	Explicación	Tipo de datos
Entidades de zona de entrada	Las entidades utilizadas para identificar zonas.	Feature Layer
Campos de zona	El campo o los campos de atributo que se utilizará para definir zonas.	Field
Entidades de clase de entrada	Las entidades utilizadas para identificar clases.	Feature Layer
Tabla de Salida	La tabla que contendrá la tabulación cruzada de intersecciones entre zonas y clases.	Table
Campos de clase (Opcional)	El campo o campos de atributo utilizados para definir las clases.	Field
Campos de suma (Opcional)	Los campos que se sumarán del parámetro Entidades de clase de entrada.	Field
Tolerancia XY (Opcional)	La distancia que determina el rango en el cual las entidades o sus vértices se consideran iguales. De forma predeterminada, esta es la tolerancia x,y del valor del parámetro Entidades de la zona de entrada. Precaución: Si se modifica el valor de este parámetro, pueden producirse fallos o resultados inesperados. Se recomienda no modificar este parámetro. Se ha eliminado de la vista en el cuadro de diálogo de la herramienta. De forma predeterminada, se utiliza la propiedad de tolerancia x,y de la referencia espacial de la clase de entidad de entrada.	Linear Unit
Unidades de salida (Opcional)	Especifica las unidades que se utilizarán para calcular las mediciones de área o longitud. No se admite la configuración de unidades de salida cuando las entidades de clase de entrada son puntos. Se desconoce—Las unidades serán desconocidas. Kilómetros—Las unidades serán kilómetros. Metros—Las unidades serán metros. Decímetros—Las unidades serán decímetros. Centímetros—Las unidades serán centímetros. Milímetros—Las unidades serán milímetros. Millas terrestres—Las unidades serán millas terrestres. Millas náuticas internacionales—Las unidades serán millas náuticas internacionales. Yardas internacionales—Las unidades serán yardas internacionales. Pies internacionales—Las unidades serán pies internacionales. Pulgadas internacionales—Las unidades serán pulgadas internacionales. Millas de agrimensura de EE. UU.—Las unidades serán millas de agrimensura de EE. UU. Millas náuticas topográficas de EE. UU.—Las unidades serán millas náuticas topográficas de EE. UU. Yardas de agrimensura de EE. UU.—Las unidades serán yardas de agrimensura de EE. UU. Pies de agrimensura de EE. UU.—Las unidades serán pies de agrimensura de EE. UU. Pulgadas—Las unidades serán pulgadas de agrimensura de EE. UU. Grados decimales—Las unidades serán grados decimales. Puntos—Las unidades serán puntos. Áreas—Las unidades serán áreas. Kilómetros cuadrados—Las unidades serán kilómetros cuadrados. Metros cuadrados—Las unidades serán metros cuadrados. Decímetros Cuadrados—Las unidades serán decímetros cuadrados. Centímetros Cuadrados—Las unidades serán centímetros cuadrados. Milímetros Cuadrados—Las unidades serán milímetros cuadrados. Millas terrestres cuadradas—Las unidades serán millas terrestres cuadradas. Millas náuticas cuadradas internacionales—La unidad de área será millas náuticas cuadradas internacionales. Yardas cuadradas internacionales—Las unidades serán yardas cuadradas internacionales. Pies cuadrados internacionales—Las unidades serán pies cuadrados internacionales. Pulgadas cuadradas internacionales—Las unidades serán pulgadas cuadradas internacionales. Millas cuadradas de agrimensura de EE. UU.—Las unidades serán millas cuadradas de agrimensura de EE. UU. Millas náuticas cuadradas topográficas de EE. UU.—La unidad de área será millas náuticas cuadradas topográficas de EE. UU. Yardas cuadradas de agrimensura de EE. UU.—Las unidades serán yardas cuadradas de agrimensura de EE. UU. Pies cuadrados de agrimensura de EE. UU.—Las unidades serán pies cuadrados de agrimensura de EE. UU. Pulgadas cuadradas de agrimensura de EE. UU.—Las unidades serán pulgadas cuadradas de agrimensura de EE. UU. Acres topográficos de EE. UU.—Las unidades serán acres topográficos de EE. UU. Hectáreas—Las unidades serán hectáreas. Acres—Las unidades serán acres internacionales.	String

Entornos

Auto ejecución, Palabra clave CONFIG de salida, Dominio XY de salida, Sistema de coordenadas de salida, Transformaciones geográficas, Extensión, Mantener totalmente cualificados los nombres de los campos, Espacio de trabajo temporal, Resolución XY, Tolerancia XY

Información de licenciamiento

• Basic: No
• Standard: No
• Avanzado: Sí
