Densificación geodésica (Herramientas de administración de datos)

Resumen

Crea nuevas entidades sustituyendo los segmentos de las entidades de entrada por aproximaciones densificadas de segmentos geodésicos. Se pueden crear los siguientes tipos de segmentos geodésicos: geodésico, elíptico grande, loxodromia y sección normal.

Ilustración

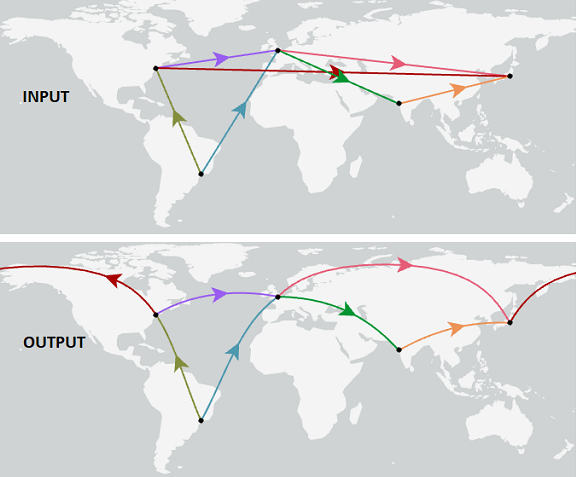

Ilustración de la herramienta Densificación geodésica

Uso

Los puntos finales de los segmentos se conectarán con una aproximación geodésica. El tipo de segmento de entrada es irrelevante; los segmentos lineales y no lineales (arco circular, arco elíptico y curva de Bézier) con puntos finales comunes producirán la misma salida.
No se escribirá ninguna entidad de salida para las entidades de entrada que consten de un único segmento cuyos puntos inicial y final coincidan. Por ejemplo, una entidad poligonal formada por un único arco circular no se escribirá en la salida.

Etiqueta	Explicación	Tipo de datos
Entidades de entrada	Las entidades de línea o poligonales de entrada.	Feature Layer
Clase de entidad de salida	La clase de entidad de salida que contiene las entidades geodésicas densificadas.	Feature Class
Tipo geodésico	Especifica el tipo de segmentos geodésicos que se crearán. Los cálculos geodésicos se realizan en el elipsoide asociado al sistema de coordenadas de los datos de entrada. Geodésica—Los segmentos serán la distancia más corta entre dos puntos en la superficie del esferoide (elipsoide). Loxodromia—Los segmentos serán la línea de igual acimut (desde un polo) que conecta dos puntos. Elíptico grande—Los segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y los dos puntos. Sección normal—Los segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y es perpendicular a la superficie en el primer punto.	String
Distancia (Opcional)	La distancia entre vértices a lo largo del segmento geodésico de salida. El valor predeterminado es 50 kilómetros.	Linear Unit

arcpy.management.GeodeticDensify(in_features, out_feature_class, geodetic_type, {distance})

Nombre	Explicación	Tipo de datos
in_features	Las entidades de línea o poligonales de entrada.	Feature Layer
out_feature_class	La clase de entidad de salida que contiene las entidades geodésicas densificadas.	Feature Class
geodetic_type	Especifica el tipo de segmentos geodésicos que se crearán. Los cálculos geodésicos se realizan en el elipsoide asociado al sistema de coordenadas de los datos de entrada. `GEODESIC`—Los segmentos serán la distancia más corta entre dos puntos en la superficie del esferoide (elipsoide). `LOXODROME`—Los segmentos serán la línea de igual acimut (desde un polo) que conecta dos puntos. `GREAT_ELLIPTIC`—Los segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y los dos puntos. `NORMAL_SECTION`—Los segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y es perpendicular a la superficie en el primer punto.	String
distance (Opcional)	La distancia entre vértices a lo largo del segmento geodésico de salida. El valor predeterminado es 50 kilómetros.	Linear Unit

Muestra de código

Ejemplo 1 de "GeodeticDensify" (ventana de Python)

El siguiente script de la ventana de Python demuestra cómo utilizar la función GeodeticDensify en modo inmediato.

import arcpy
arcpy.management.GeodeticDensify(r"C:\data.gdb\flight_lines",
                                 r"C:\data.gdb\flight_lines_geodesic",
                                 "GEODESIC")

Entornos

Extensión, Sistema de coordenadas de salida, La salida tiene valores M, La salida tiene valores Z, Valor Z de salida predeterminado

Información de licenciamiento

Basic: No
Standard: Sí
Avanzado: Sí
