Processus SICD (Sensor Independent Complex Data) Capella
Disponible avec une licence Image Analyst.
Il est nécessaire de traiter une image radar à synthèse d’ouverture (SAR, Synthetic Aperture Radar) Capella pour pouvoir l’utiliser dans le cadre de visualisations ou d’analyses. Les points à traiter sont notamment le calibrage pour extraire une valeur de rétrodiffusion caractéristique, l’atténuation de la granularité, la suppression des distorsions radiométriques et géométriques du terrain, ainsi que le rendu d’images avec une grande plage de valeurs.
Actuellement, seules les données SAR traitées selon la méthode de rétroprojection pour la formation d’images sont prises en charge.

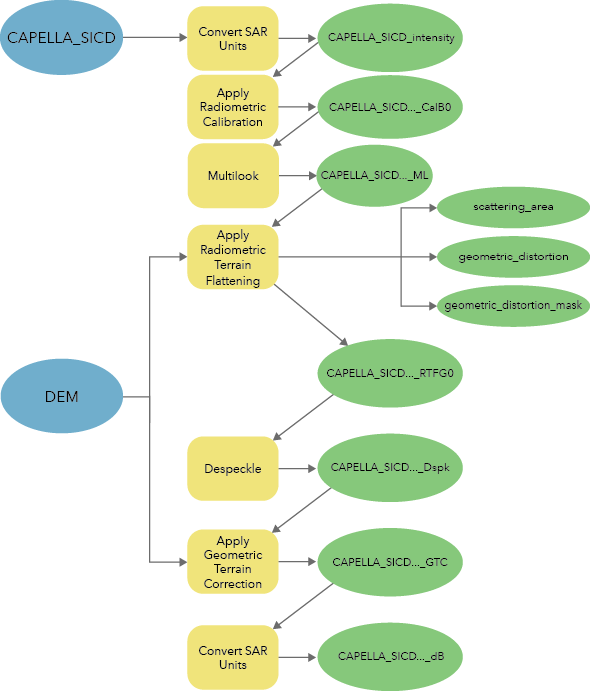

Le jeu d’outils Radar à synthèse d’ouverture de la boîte à outils Image Analyst se compose d’outils que vous pouvez utiliser pour générer des données d’imagerie prêtes pour l’analyse, ayant subi un calibrage et une correction de terrain, à partir du processus SICD (Sensor Independent Complex Data). Le tableau et le diagramme suivants décrivent et illustrent ces outils :
|
Outil |
Description |
|---|---|
|
Convertit l’échelle des données en entrée du radar à synthèse d’ouverture (SAR). |
|
|
Convertit la réflectivité SAR en entrée en unités physiques de rétrodiffusion normalisée en normalisant la réflectivité à l’aide d’un plan de référence. |
|
|
Détermine la moyenne des données SAR (radar à synthèse d’ouverture) en entrée en tenant compte de la plage et de l’azimut pour évaluer les pixels carrés, limiter la perte de granularité et réduire le temps de traitement de l’outil SAR. |
|
|
Corrige les distorsions radiométriques, liées à la topographie, des données radar à synthèse d’ouverture (SAR). |
|
|
Corrige la granularité des données radar à synthèse d’ouverture (SAR) en entrée, qui est le résultat d’un éclairage cohérent ressemblant à un effet granuleux ou poivre et sel. |
|
|
Orthorectifie les données SAR en entrée à l’aide d’un algorithme de géocodage inverse Range-Doppler. |
Considérations sur le traitement SICD Capella
Les données SICD Capella sont des images SLC (Single Look Complex). Une image SLC est stockée sous forme de matrice de valeurs complexes. Si l’application nécessite uniquement des valeurs d’intensité, exécutez l’outil Convertir les unités SAR au début du processus pour convertir les valeurs complexes en valeurs d’intensité afin de réduire le temps d’exécution de l’outil et la taille de la sortie. Si l’application nécessite des valeurs complexes, n’utilisez pas l’outil Convertir les unités SAR. Si une entrée complexe est utilisée dans les outils Apply Radiometric Calibration (Appliquer le calibrage radiométrique), Apply Radiometric Terrain Flattening (Appliquer un aplatissement radiométrique du terrain) et Despeckle (Suppression de la granularité), le composant d’amplitude est corrigé sans modification de la phase.
Remarque :
Les produits SLC et SICD en mode Capella Spotlight sont passés à un processeur PFA (Polar Format Algorithm), qui n’est actuellement pas pris en charge. Cette transition a eu lieu vers avril 2024. Les données SAR traitées via la méthode de rétroprojection sont toujours prises en charge.
Les produits auxiliaires SICD Capella fournissent un polynôme pour calibrer les valeurs d’image à partir de valeurs numériques en bêta zéro, sigma zéro et gamma zéro.
Multivisée est un outil facultatif qui peut être utilisé dans le processus pour sous-échantillonner les données afin de réduire le temps d’exécution de l’outil et la taille de la sortie.
