Prise en charge des capteurs radar à synthèse d’ouverture

ArcGIS Pro prend en charge les capteurs radar à synthèse d’ouverture (SAR) et les jeux de données raster avec le type de source SAR. Les données de capteur prises en charge sont traitées comme une couche raster avec des propriétés et fonctionnalités radar. Le niveau de prise en charge dépend du capteur.

Afficher les données SAR

Lorsque des données SAR sont chargées dans ArcGIS Pro, les données du capteur prises en charge sont restituées en utilisant le nombre de polarisations disponibles. Si les données du capteur bénéficient d’une simple polarisation, les données sont traitées comme une couche raster monobande. Par défaut, elles apparaissent sous forme d’un raster monobande utilisant la symbologie Stretched (Étiré) et le type d’étirement Standard Deviation (Écart type).

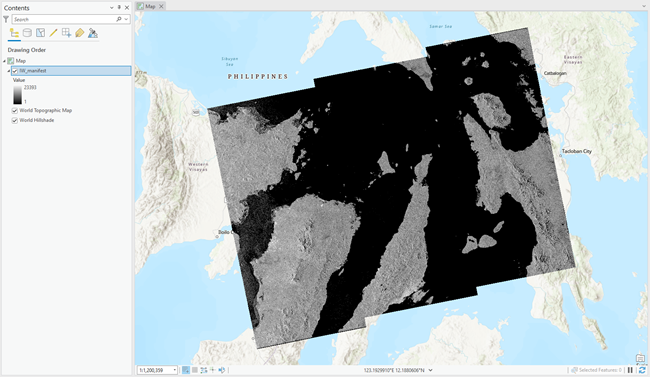

Rendu par défaut des données SAR à simple polarisation.

Si les données du capteur bénéficient de la polarisation double (VV, VH ou HH, HV), les données sont traitées comme une couche raster à deux bandes et sont rendues à l’aide de la symbologie RVB. Par défaut, l’affichage des données correspond à Rouge = bande 1, Vert = bande 2 et Bleu = bande 2.

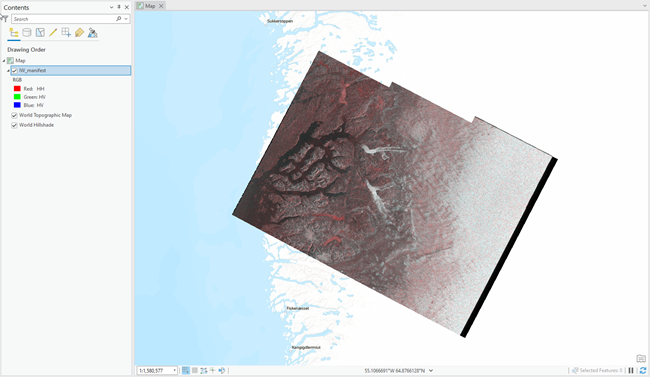

Rendu par défaut des données SAR à polarisation double.

Si les données du capteur bénéficient de la polarisation quadruple (notamment VV,VH, HH et HV), les données sont traitées comme une couche raster à quatre bandes et sont rendues à l’aide de la symbologie RVB. Par défaut, l’affichage des données correspond à Rouge = bande 1, Vert = bande 2 et Bleu = bande 3.

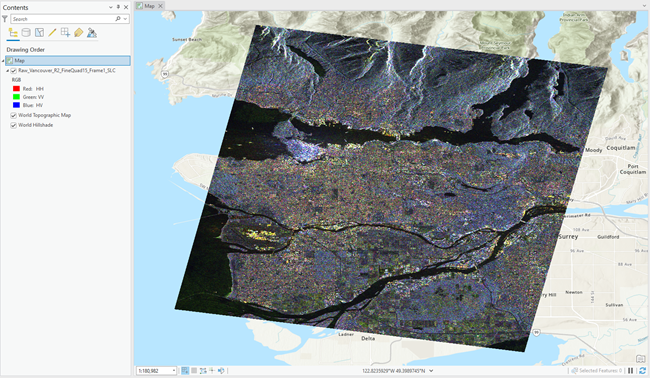

Rendu par défaut des données SAR à polarisation quadruple.

En cas d’affichage d’une seule polarisation avec la symbologie Stretched (Étiré), vous pouvez choisir l’un des types d’étirement suivants qui est spécialement dédié à l’amélioration de la visualisation SAR :

• Square Root (Racine carrée) : un étirement linéaire est appliqué aux valeurs de racine carrée des pixels.

• Logarithm (Logarithme) : un étirement linéaire est appliqué aux valeurs 10log₁₀ des pixels.

Remarque :

Une fois que le jeu de données a été traité par un outil ne faisant pas partie du jeu d’outils Synthetic Aperture Radar (Radar à synthèse d’ouverture), il n’est plus considéré comme une couche radar car les métadonnées radar ne sont plus disponibles.

Prise en charge des fonctions et des outils SAR

Les tables ci-dessous répertorient les outils de géotraitement et les fonctions raster disponibles pour les différents capteurs SAR. La possibilité de traiter les données à l’aide de polarisations spécifiques est seulement disponible avec les outils de géotraitement. Le premier tableau indique les outils et fonctions pour les données GRD. Le second tableau indique les outils et fonctions pour les données complexes.

Remarque :

Les fonctions des données RADARSAT SGX sont semblables à celles des données SGF, SCN, SCW, SCF et SCS.

Outils et fonctions SAR pour les images détectées

Outil de géotraitement	GRD Sentinel-1	GRD ICEYE	GRD RCM	SGX RADARSAT-2	Capella GEC	Capella GEO	MGD PAZ	Rétrodiffusion radar GCOV NISAR
Générer des données de terrain avec correction radiométrique
Télécharger le fichier d’orbite
Appliquer une correction d’orbite
Générer un raster SAR avec masque
Supprimer le bruit thermique
Appliquer un calibrage radiométrique
Appliquer un aplatissement radiométrique du terrain
Suppression de la granularité
Appliquer une correction de terrain géométrique
Convertir les unités SAR
Multivisée
Créer une composition colorée
Calculer les indices SAR
Detect Bright Ocean Areas (Détecter les zones océaniques claires)
Detect Dark Ocean ObjectsDétecter ( les objets océaniques sombres)
Extraire les vents océaniques
Extraire les plans d’eau
Fonction raster	GRD Sentinel-1	GRD ICEYE	GRD RCM	SGX RADARSAT-2	Capella GEC	Capella GEO	MGD PAZ	Rétrodiffusion radar GCOV NISAR
Sentinel-1 Thermal Noise Removal (Suppression de bruit thermique Sentinel-1)
Sentinel-1 Radiometric Calibration (Calibrage radiométrique Sentinel-1)
Thermal Noise Removal (Suppression du bruit thermique)
Radar Calibration (Calibrage de radar)
Speckle (Granularité)
Terrain Flatten (Aplanir le terrain)
Unit Conversion (Conversion des unités)
Complex (Complexe)
SAR Indices (Indices SAR)
Créer une composition colorée

Outils et fonctions SAR pour les données complexes

Outil de géotraitement	SLC Sentinel-1	ICEYE SICD	RCM SLC	SLC RADARSAT-2	Capella SICD	Covariance croisée GCOV NISAR
Générer des données de terrain avec correction radiométrique
Télécharger le fichier d’orbite
Appliquer une correction d’orbite
Générer un raster SAR avec masque
Supprimer le bruit thermique
Appliquer la coregistration
Générer un interférogramme
Appliquer un calibrage radiométrique
Appliquer un aplatissement radiométrique du terrain
Calculer la cohérence
Deburst
Appliquer le filtre de données complexes
Suppression de la granularité
Dérouler la phase
Appliquer une correction de terrain géométrique
Convertir les unités SAR
Multivisée
Créer une composition colorée
Calculer les indices SAR
Detect Bright Ocean Areas (Détecter les zones océaniques claires)
Detect Dark Ocean Objects (Détecter les objets océaniques sombres)
Extraire les vents océaniques
Extraire les plans d’eau
Générer une cohérence multitemporelle
Fonction raster	SLC Sentinel-1	ICEYE SICD	RCM SLC	SLC RADARSAT-2	Capella SICD	Covariance croisée GCOV NISAR
Sentinel-1 Thermal Noise Removal (Suppression de bruit thermique Sentinel-1)
Sentinel-1 Radiometric Calibration (Calibrage radiométrique Sentinel-1)
Thermal Noise Removal (Suppression du bruit thermique)
Radar Calibration (Calibrage de radar)
Speckle (Granularité)
Terrain Flatten (Aplanir le terrain)
Unit Conversion (Conversion des unités)
Complex (Complexe)
SAR Indices (Indices SAR)
Créer une composition colorée
